iphoneのケースを3Dプリンターで作ってみた。
仕上げが完全ではないのでチョッと汚いが・・・。
ありがとうございます。クリック を是非お願いします。
3DデータはmakerbotThingiverse からフリーでダウンロードでき、STLファイルから自分でGコードに変換すればすぐにプリントできる。ココには様々な物体の3Dデータが掲載してあり世界の”3Dブーム”を実感できる。
既にだいぶ痛めつけられている息子のiphoneではあるが、データは何の修正もすることなくピタリと納まる。
ありがとうございます。クリック を是非お願いします。
”ふっかちゃん”は以前に紹介 しましたが、３DプリンターもやっとZ軸の調整ができたのでCGで描いた3Dデータを使いプリントしてみました。
CGアプリケーションから出力したSTLという３Dデータをプリンターに読み込むには、Gコードに変換する必要がありますが、その変換ソフトによっても結果が異なります。
一番左の”R2D2”みたいになってしまったのはソフトだけの責任ではないと思いますが・・・”Slic3r”を使い、この結果を見て、その後は”KISSlicer”を使っています。
ありがとうございます。チョッと上がっています。クリック を是非お願いします。

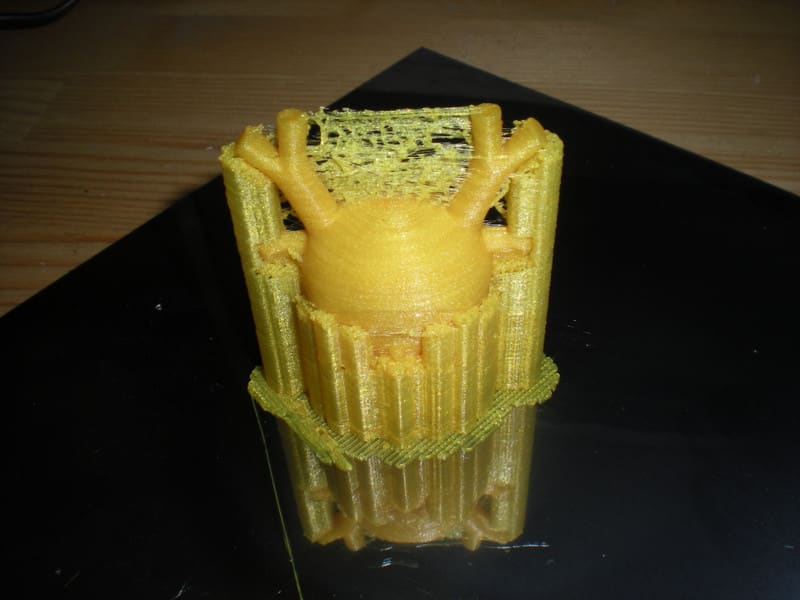

上の画像はプリント途中で下は終了後ですが、オーバーハングがある形状は空中に溶けた樹脂を放出することになるのでサポートが必要になります。
下半分はサポートに覆われていますが、取り除いていくと本体が現れます。
立方体を多少変形させたような形状ではGコードに変換するソフトの違いはそれほどないと思いますが、今回の”ふっかちゃん”のようにオーバーハングや曲面がある形状では、ソフトだけではなく変換するさいのセッティングも影響が大きく、トライ＆エラーを重ねていくと暫らくは遊べそうですね。
ありがとうございます。チョッと上がっています。クリック を是非お願いします。
前回紹介した3Ｄプリンターはその後とんでもないトラブルに見舞われて、ここ2週間ほど掛かりきりになっていました。
ありがとうございます。クリック を是非お願いします。
”とんでもないトラブル”は主にプログラムの問題で、これは解決したのでやっとプリントが再開し冒頭の画像のオブジェは、実はどちらもこの3Ｄデータからプリントしたもの。
3Ｄデータはフリーソフトの123Ｄ Designを使って作成。
左側はこのように”立てた”状態でプリント。
右側は寝させた状態で印刷。
つまりXとY軸に対しては比較的精度が出るが、Z軸には期待が出来ない。まあこれは想定内のことなので良いとして、たぶんこの現象は設定である程度は解消できると思う（いや思いたい）。
ありがとうございます。クリック を是非お願いします。
”ふっかちゃん”はわが郷土の”ゆるキャラ”であり”ゆるキャラグランプリ2012” では5位になっている。
ありがとうございます。クリック を是非お願いします。
そのふっかちゃんをCGのトレーニングとして描いてみた。（顔の表情の描写はさすがに難しくまだ満足に至ってないが）
使ったCGのソフトはMetasequoiaで無料でも使えてネット上でも評判の高いソフトだ。使い方はグーグルで検索すれば多数でてくるので、それらの中では懇切丁寧に教えてもらえるからありがたい。
1週間もやってみるとできるようになるので、興味があればやってみれば如何だろうか。
ありがとうございます。クリック を是非お願いします。
突然ですが”3Dプリンター”を買ってみました。
ありがとうございます。クリック を是非お願いします。
キットで購入したので組立とセットアップは自分で行わなければなりませんが、やっと完了したので画像はテストピースを”印刷”しているところ。
組み立てる前に梱包を開き作業台代わりのピクニックテーブルに並べて・・・・
面白いのはパーツと一緒にインスタントコーヒーが入れられていて、組立マニュアルの工程の途中にコーヒータイムが設定されている。

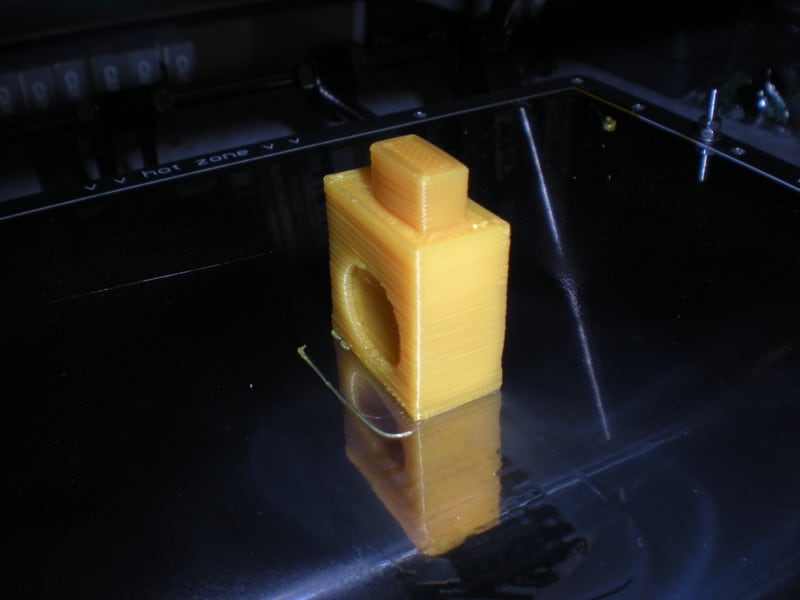

で、これが印刷完了したテストピース。下に敷いてあるのは名刺だから小さい物とお分かりだろう。これに掛かる時間は30分程度。
3Dプリンターに関しては以前に紹介 してありますが、この中でもチョッとふれているRepRapプロジェクトのプリンターが今回購入したもの。
RepRapプロジェクト とはハード、ソフトともにオープンソースとして公開されており誰でも利用することが出来る。そしてこれを利用してキットや完成品を有料でユーザーに提供するサプライヤーが現在９社あり、今回購入したのはその中のひとつであるPrusaというモデル。
７万５千円という普及価格だけあって、ホームモデルでは一般的な融解法のホットエンドはとてもシンプルだ。ヒーティングエレメントで加熱したノズルの中にステッピングモーターで押し出されるPLA（ポリ乳酸樹脂）のフィラメントがその熱で溶け、ノズルの先端からホットテーブルの上に連続して出てくる。ホットエンドはX軸上、テーブルはY軸上をプログラムによって動き、一つの層に樹脂を置き終わったらZ軸に沿って（上に）動き、次の層の印刷を行う。
当たり前だが3Dプリンターは立体物を作るので、それなりのデータが必要だがCADデータについてはまた後で。
ありがとうございます。クリック を是非お願いします。
おもしろいフリーソフトがあったので早速使ってみた。
頭部が欠けているのは艶のために光が反射しているからのようだ。この現象は市販の3Dスキャナーでも同様らしい。
3Dスキャナーもピンキリだが、安物のデジカメでも同じことが出来るフリーソフトは中々素晴らしい。
ttps://store.makerbot.com/replicator2.html
当ブログではお馴染み？の星型エンジン・・・・の樹脂製モデルだが、やる気とちょっとした投資で同じもの、いや副列18気筒だって作れるかもしれない。
というのは動画の中に星型エンジンも登場するが、Replicater2のパフォーマンスは中々のもの。そして価格はなんと2,119ドルだそうだ。普通の紙に印刷するプリンターだってかつては数十万円したのだけれど。
しかし、これはなんと499ドル！
一番高価なエキスパートモデルでも599ドルだそうで、日本にも80ドルくらいの送料で送ってくれるらしい。
まあ円高で特に安く感じるが、日本ではこの分野に出遅れ？
欲しいと思っても手に入らないのは、コンセプト・ドローイングだからだ。
実現できるとしても、解決しなくてはならない技術も残されているようだ。
フロントサスペンションと２次駆動は、この外観ではまだ無理。
シューマッハは興味を示すだろうか？
もっと見たければ（ttp://3d-files.co.il/Ferrari_Motorcycle_01.htm）
