Trの再選定 38LEDLight

ちょっと待てよ！が来ました。
edy師匠から
「こんにちは、回路拝見しました。

トランジスタによる定電流回路はVBE=0.7Vとして
0.7V/220=3.2mA

TL431の最低動作電流は(標準で）0.4mA以上
TL431で5Vの定電圧回路になっているので
10K+10K直列に流れる電流は
5V/20K=0.25mA
同じく12K+1K(VR)に流れる電流は
5V/13K=0.38mA
LM358の動作電流は（標準で）0.5mA以上
合計すると
0.4+0.25+0.38+0.5=1.53mA

制御用トランジスタのベースに流せる最大電流は
3.2-1.53=1.67mA
このときのコレクタ電流が400mAとすると
hFE=400/1.67=240
以上必要となります。

ブログを拝見すると2SC3420をお使いになってますが、GRランクだとhFE=200～400で余裕が無いように思います。
BLランクだと大丈夫ですが。
トランジスタのhFEは温度やコレクタ電流によって変動しますので、定電流値をもう少し（あと1mAぐらい）増やしたほうが確実にドライブ出来ると思います。

2SC1815のVCEOの最大定格は50Vですが、2SC3420では20Vです。
これはヤバイかも。･････」



ｈFEやVceoのことはあまり考えてなかった。

ひとつは実際のｈFEを計って見ることでしょうね。

C3420(付せんが4320になってますが間違いです)。ｈFEが240以上あれば良いんですが，，，それと，Vceoもだめかぁ・・
データーシート。
http://www.tyro-teq.com/ds/pdf/2/0050/2SC3420.pdf
このTrは没。100Vつなぐ前でよかったです。

第2候補(手持ち)のC3421

hFE=170。没！　Vceoは120Vでいいんですけどねぇ･･･
http://akizukidenshi.com/download/2sc3421-y.pdf

手持ちのTrといったってそんなにあるわけない。でも，ジャンクボックスから

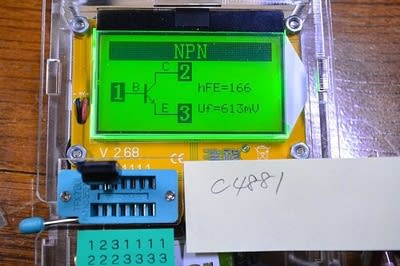

C4481なるものを見つけました。

でも，これも定格が合わない。
http://docs-asia.electrocomponents.com/webdocs/0e0f/0900766b80e0f5c5.pdf

ジャンクボックスから次。C3852。何かからの取り外し品
https://www.semicon.sanken-ele.co.jp/sk_content/2sc3852_ds_jp.pdf



これだと合いそうだが，，


hFE=663です。

こんなことやってるけど,Trの選定の仕方の勉強になります。
