TAPE LIGHTでお遊び

先日買ってきたテープライト，そのまま光らせてもあまり面白味がない。

そこで，壊してみました。皮剥です。

LEDや抵抗に傷を付けないように注意しながら，ナイフで傷を付けむしっていくと、けっこう簡単に透明の皮膜がはがれますね。

当面，この辺までとして，空いているランドにLEDをくっつけてみました。

手持ちのSMDタイプのLEDはもうあまり在庫がなかった。お遊びですから1個だけ･･

クリーム半田とヒートガンでと思ってクリーム半田を開けてみたら，こちこちに固まってる。フラクスを足して練ってみたけど，あまり調子よくない。結局ランドにうっすらハンダを盛って，ハンダ小手でくっつけた。

抵抗はテープにくっついてるのが150Ω。Vfを3.3Vとすると1LEDあたり11mA強を流してることになる。30個で，約340mA。(箱には415mAとかいてあります)

くっつけたLEDはもう秋月のカタログからなくなって必要なデータはわからないのですが，まあ20mA以上は流せるでしょう。とりあえずチップ抵抗は100Ωがあったので，これを付けます。Vf3.3として17mA。150Ωは手持ちでないし，また100Ωも1つしかなかった。ついでにいうと，LEDもあと1つしかない。

抵抗が曲がっちゃったけど，まあ取り付け完了。

USBから給電。

付けたの，ちょっと黄色っぽいですね・・・・

LEDと抵抗を入手して、はがし剥がし進めれば，６０LEDのテープができますが，さて，どうしましょ。

このあたりのLEDが安そう，でも30個も買わなくては･･

抵抗も高いんですね･･これ5個で100円。



中華で探すか・・・？

って，もうその気になっている！

で作って何するって問題がありますね･･･

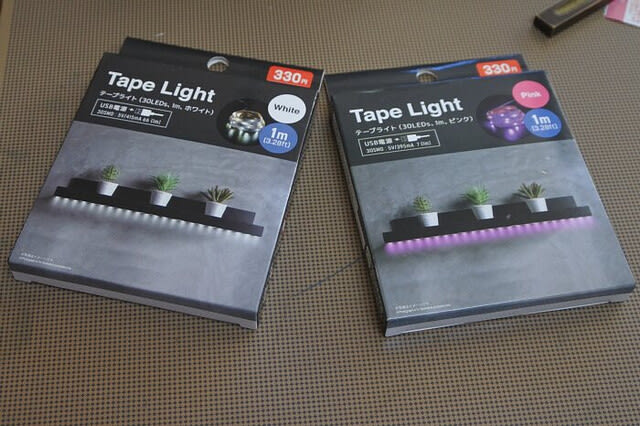

Daisoでテープライトなるのものを買ってみた

孫のお供でダイソーに。ただ待っているのではつまらないと，いろいろ店内を物色してたらテープライトなるものを発見。

白，ウォーム白，ピンク，ブルーなど，色はいろいろとあるようだ。ピンクが一つしかなかったので手に入れといて，あとは白かな･･･と2つ入手。

裏面に糊がついていて，どこかに貼り付けることが可能。強度は分からない。

はさみマークのところでカットが可能。D28とあるところはLEDがついていない。表面は柔らかい透明なカバーで防水のようになっている。少々面倒だがこれをはがしてLEDを取り付けることも可能。たぶん3528サイズだと･･･ブリーダ抵抗のランドもある。抵抗は150Ωのようだ。

はさみマークの間隔は約16mm。ということはLEDの間隔は約33mm。1mで30LED。明るさは66lm(白)，7lm(ピンク)と書いてある。

給電はUSB。長さは1m。電流は，415mA(白)と395mA(ピンク)と抱いた400mA程度。

LEDを増設する場合，当然電流も増える。USBだと厳しくなるが，そのときはそのとき。

テープのおしりと別なテープをハンダでつなぐことも可能だろう。





さて何に使おうか･･･



光らせて見ると，もう少しLEDを密にしたくなる。



660円の散財！！

PoliceFrashLight お試しブリーダ抵抗

CMOSタイプの555に対して出力オーバーではないかとの指摘をいただきました。

そこでお試しに，ブリーダ抵抗300Ωを3pin出力に挟んでみました。

動作は安定してきました。12Vでも安定して瞬きます。

ただし相変わらず左右の点滅回数は違ってます。これはコンデンサが問題か･･･

これはこれでもう放っておきます。

お試しの取り付け。抵抗は変更しません。もうこのままです。

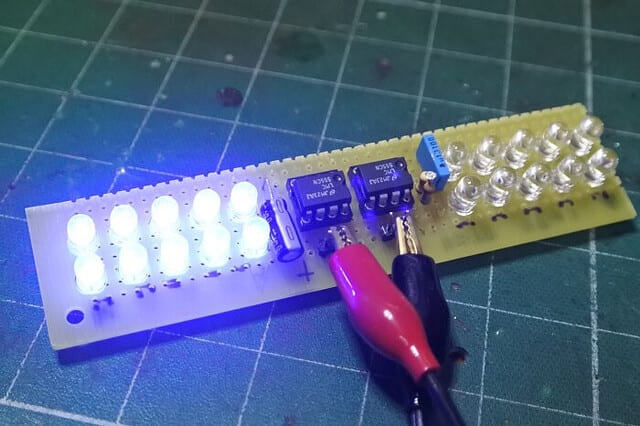

PoliceStrobeLightもう一つ

上のライトに加えて下の方も作ってみました。

回路は上のよう。なお，回路では抵抗は850kΩとなっていますが，270kΩ+560kΩで830kΩとしています。

出典はhttps://www.youtube.com/watch?v=PtmEqcRbu4w&t=80s　ここの真似です。







工作自体は簡単なんですが，動作に少々問題が････



電圧を9Vにすると，赤は点滅動作をするのですが，青の方が点灯しっぱなしに(あるいは点滅速度はとても速くなる？)なってしまいます。

PoliceFlashLight 9VDC

こんな状態



6~7Vでは正常？に動作

PoliceFrashLight　6V動作



555の使い方で，交互に点滅させる動作は学んだことがあるのですが，パルス点灯を交互に繰り返す回路は初めてです。9Vでも安定するように対策を考慮中。



PoliceFrashLight　電池駆動

006Pにつないでみたもの。





Police Strobe light

ヨツベで面白い光り方をするLED工作があったので，ちょっと手慰みで作ってみました。

左右のLEDが交互にチカチカチカッと瞬くように光るもの。

リンクはこちら

https://www.youtube.com/watch?v=kYfB1pF7xOI





回路は非常に単純で作りやすそう

すべて手持ちでできるかと思ったんですが，，，

ブルーの高輝度LEDがなくて，たくさんある古い緑のLEDをつけてみた。

抵抗が500kでなくて１Mの並列だけど，まあそのまんまで･･･(E系列には510ｋはあるけど，500kはないので，こうしたのかな？）





高輝度の赤に比べて緑は光ってはいるけど，輝度が違いすぎ。

点滅も交互には見えないな･･･

もう一度回路あたらないと･･･



秋月の安いブルーLEDを注文する羽目に。

別の回路も見つけたので，それでもやってみます。

動画はうまく動作してないのでなしで･･ちゃんとしたら載せます。



ほんとうに手慰みの失敗作でした！！







以前，マルチストロボを作ったことがあったっけ・・・・すっかり回路，忘れてる

https://blog.goo.ne.jp/amnjack88/e/021d27c47ef29c220650103cc38d968a

Pon Pon Rabbit Light とりあえず完成

足踏みしていたポンポンラビットライト，とりあえずハンダ付けして使えるようにしました。



以下経過

上下の基板をハンダ付け。


動作確認

メインのFluxLEDにはもう少し電流を流しても良いかもしれません。
あるいは，拡散させる。

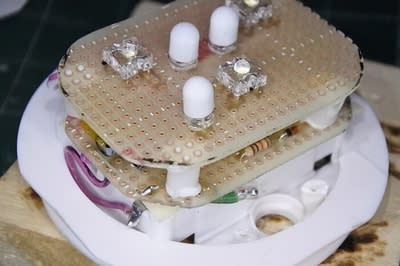

8mmのスペーサをホットボンドで噛まして2階建てに。




それを両面テープで電池ケース兼土台に貼り付け。


カバーを付けて完成。


メイン

サブ

マーカーはタイミング合わせられず，撮れず！ちゃんとチカッチカッとやってます。

我が家の専属モデル！！




さっそく部屋に持って行きましたとさ

Pon Pon Rabibit Light ハンダ付

孫娘の部屋から持ち出して･･･

さっそくバラし･･



元々の基板，透かしてみるとなんとか回路が追えるかな？
それはそれとして，，，


底にはフィンが出ていて，シリコン樹脂のウサギケースをはめこむようになっています。

フィンはおよそ70mm。はめこむシリコンが5mm位だから基板はだいたい60mm程度で大丈夫。

ちなみに基板は56mm位の幅でした。フィンから6mmくらい浮かせているので，もう少し大きくても大丈夫。

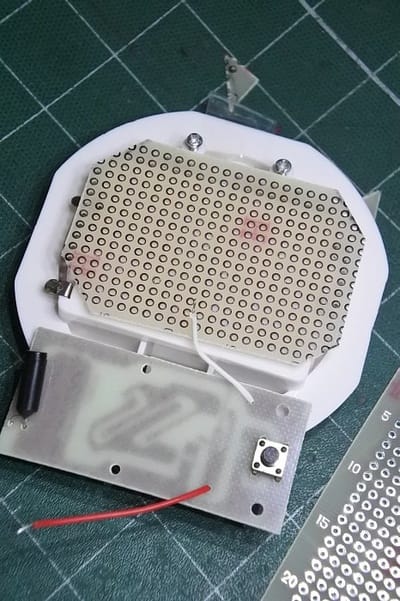

で，切りだした基板が

これです。
これくらい大きければ，余裕で入りそう。


こんな回路を組み込みます。

スイッチがONになると，３LED⇒２LEDの順に点灯し，消灯後は発振回路に付けたマーカーが点滅する。アイデアはマスカットさん。


LEDの配置の自由度から基板は2階建てにして，下の基板はなるべく低く作ってみました。
動作確認は，LED基板ができてから。
いつも行き当たりばったりの作り方なので，動作確認が心配･･･
でも，今日はここまで，，，


マーキュロスイッチがあったはずなんだけど，どこかに行っちゃった。
もと基板の振動スイッチをはずそうか，もっと探すか･･････

Pon Pon Rabbit Light

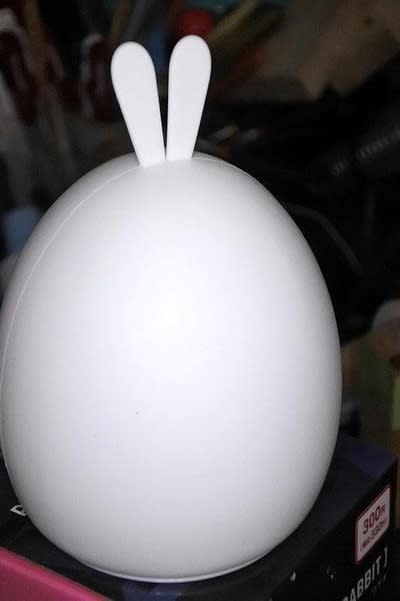

ちょっとダイソーを覗いたら，面白そうなもの見つけました。

Pon Pon Light(Rabbit)って，カバーのうえに耳がちょこんと出てるだけなんだけど，なんとなく愛嬌が･･･
でも，330円。ちょっと迷ったけど，お迎えしました。

大きさはだいたい12cm(h)×9.5cm^2(w*d)。ちょっと大柄かな。ほかにも円筒形やうえに星形があるバージョンもありました。


直径7cmくらいの台座にウレタンのカバーが被さってるだけなんですけどね。

ウレタンのカバーは別に接着されているわけでもなく，ちょいと引っ張れば簡単にはずせます。電源は単四3本の4.5V。


LEDはSMDが4個。それなりに明るいです。箱には300mAってあります。
スイッチは2カ所。右側にタクトスイッチ。左側に水銀かボールの入った振動スイッチ。電源がトグルスイッチやプッシュスイッチのオルタネートでなく，自己保持回路付きのタクトスイッチであるところがちょっと凝ってる。


こちらが振動スイッチ。
はじめ，マイク付きの手ばたきで点灯するものかと思ったのですが，これはシリコンをはたいて振動させると点灯するってやつでした。


こちらが電源スイッチ。自己保持回路付きなのはおごってます。

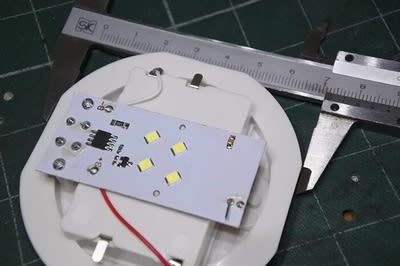

8pinのICは型番が削られていて不明。10Ωの抵抗はブリーダでしょうね。そのほかに3pinのFETというシンプルな構成。IC(マイコン？)使うとこれでできちゃうんだからすごい！！

分解して中味を見てたら孫娘がやってきて，「カワイー！！」「ちょうだい！」って，自分の部屋に持ってちゃいました。

これでおしまい！

････っていったらつまらないので，何か悪戯を考えてます。
まず，ponとはたいて点灯，またponとはたいて消灯じゃあつまらない。
夜間，枕元に置いて使えるように，ponとはたいて点灯。そのまま寝入っても消灯するように変えてみます。ついでに，真っ暗では分からないので，マーカーも付けて，，IC入りのフルカラーLED七色に色が変わる。こんな構想です。
これ，大昔に作って，実際に自分のまくら元に置いて使っているものがあります。これの二番煎じ。マーカー付きLEDタイマーライト。元ネタはマスカットさんです。電池は何年も持ちますので，単4を3つでも大丈夫でしょう。
C-MOSロジックIC：4093も探せばどこかにあるでしょう。あとはだいたい手持ちでなんとかできそう。
あとはこのシリコンのウサギの体内にどう入れるかですが，C基板をちょっと削れば入りそうです。


こんなレイアウトでできそう。(細部の検討はまだしてません。)


････つづく････

まだいじってる 1号機

これでホントに最後にします。
1号機の気になるところの小改良。


１．安物の電源ジャックが溶けている(交換)

プラグをぬきさししているうちに，真ん中のプラスチックが抜けちゃったんですね。熱にものすごく弱い。ホットメルトみたい。
交換しました。安物買いのなんとか･･･


いくらか高いやつ。

２．円板を取り外し可能に
何かと操作するときに紐が引っかかってジャマなので，ピンヘッダーで抜き差しできるようにしてみました。



アノードとカソードが曖昧になりがちですが，一応目印だけで････


白のホットメルトは意外と自己主張しなくてきれいにできますね。

３．12V仕様に
それから，12V仕様に変えました。赤に100Ω(合計250Ω)，青･緑に120Ω(合計220Ω)。短時間使用ということで，40mAを流せるようにしました。

４．も一つ追加
試作では板の中心の透明部分と穴の部分が透けて黒っぽくなっていましたが，

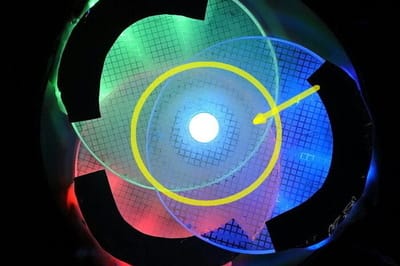

この部分にアルミ箔を貼り付けました。

こんな風に

その結果です



５．磨りガラス状にしてみた

このままだと，拡散用の四角の部分だけが目立ってうまく拡散していないよう。
240番のヤスリでゴキゴキしました。


こちらの方が明るく拡散するようですね。(当たり前か？)重なりの下の色がうまく出るか心配ですが，我慢頃かな？


真ん中の黒のところが3色混合なんですが，明るすぎるのチョットマスク。
まあそれなりに加色混合的になっているのではないでしょうかね。

この実験機の良いところは，それぞれの円板を外して重ね方を変えられるってこと。


赤と緑。重なりはなんとなく黄色っぽい･･･


赤と青。紫にはなりますね。

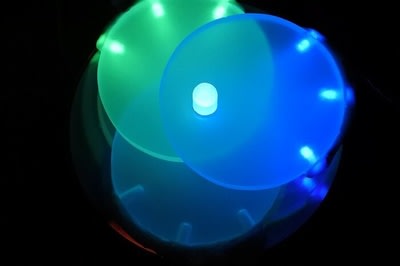

緑と青。
ここで発見。３枚重ねるて２枚だけ点灯すると，付けていない板に混合した色が出ている感じ。


写真だとあまりはっきりしませんが，これはかなりきれいです。

子どもにははこれでとっかえひっかえ遊ばせれば面白がるでしょう。


真ん中のポールはフルカラーLEDの混合色。直接的ですので，明るい。


細かな改良を重ねて，これでなんとか完成。たぶんこれ以上のことはこの装置ではムリでしょう･･･たぶん･･･
やるとすれば,SMDのLEDを円周上にグルリと取り巻くとか･･どなたかやる人いませんかねぇ････


これでしばらく遊ばせましょう。
すぐにジャンク箱に生きそうな気もしますが，それなりにきれいです。

加色混合実験2号機小改良

一応完成とした加色混合実験2号機ですが，LED部分の映り込み等問題があったので，この部分だけ改良しました。これで本当におしまいです。

こんな具合にしました。


具体的には，
LED部分の熱収縮チューブをかぶせて，LEDの下の部分と真上の部分だけ光るようにする。チューブの色は，いろいろ試したんですが，透過しない黒が一番きれいでした。


こんな感じです。

加色混合の様子





なお，ピンポン球部分にペットボトルの台座も検討してみましたが，

台座部分が明るくなってしまい効果が中途半端。これは没。やるならLEDをもっと上にして，台座部分が光が透過しないものを使うべきです。

部屋を暗くして，しばらく孫どもに与えて遊ばしてみましたが，きれいだと小一時間遊んでいました。中学のお兄ちゃんは「黄色を出すには何色と何色？」と問うと，ちゃんと「赤と緑」って答えられるんですね。試してみて，「やっぱり！」なんて楽しんでました。

ということで，実験機としては2号機がふさわしい。

加色混合実験2号機

導光板を使った実験機では，予想どおり？！失敗に終わって，光の混合はうまく行かなかった。加色混合気味の光のモジュールといったところだ。置物には良いか？
でもそれじゃあ光の三原色について，うまく教えることはできない。やはり，投射方式が安定するのだろう。
そこでまた廃物利用でやってみた。

例のおうち電話の箱の蓋の部分。なんの用途なのか良く分からない。蓋を取ってもすぐ板があるだけ！　？？
ロゴの印刷がジャマなので，アセトンでぬぐってみた。すぐにきれいにとれるが，原液だと強すぎてプラスチックも溶かしてしまう。除光液程度の方が使いやすい。



10mmのスペーサーがあったので，これで浮かせた。

大きな穴はVR。100kΩとして，電源は今回は12Vを使う。5VはUSBからの電源で良いのだが，それならUSB-Cのプラグがほしくなる。2.1mmの標準ジャックだと12Vの方が良い。


このようにしてエポキシで固める。


面倒くさくなって，拡散シャッポをかぶせることにした。抵抗は30mAを最大として，赤＝330Ω，青・緑＝300Ωとしてみた。


当初の予定にはなかったが，100kΩだと完全にLEDが消えないのが分かり，スイッチを付け足した。


配線は，相変わらずごちゃごちゃ。


カメラのEVを-2.0にしてなんとかブルーの色が出る。


ボリュームを絞ってもうっすらとLEDが灯る。SWを入れて正解。


投射部分はフルカラーのLEDにした。


ピンポン球にあなをあけて使う。


これで完成。ドームは固定していないけど，，，どうしよう。
台座もほしい。




きれいな黄色を出したいと思ったが，

う～ん・・・クリーム色だなぁ･･

それと問題が一つ。
モニター用のLED(赤，緑，青)に拡散シャッポをかぶせたが，その光が，ピンポン球ドームの映り込む。それから，VRの軸の陰も。
これらのLEDは上向きに光が出るだけにした方が良い。あとで改良します。



ということで，2号機は一応の完成。

加色混合実験機 組み立て

とりあえずカタチにしました。RGB加色混合実験機。


磨りガラス状にするか否か，まだ判断していません。


VRは100kを使ったのですが，ボリュームを最大にするまでほとんど光りません。もうすこし小さな抵抗でも十分のようです。気が向いたら，10Kでもやってみます。




赤のみ。


緑のみ


青のみ

重ね順は下から赤－緑－青。



３色同時。それなりの混色の様子になっていますが，部屋を真っ暗にするともう少し良いかも･･CDの穴が写っているので，真ん中のセンターポールのまわりに台紙を貼った方がより良いようです。


赤＋緑

赤＋青

青と緑は撮り忘れたみたいです･･･あとで･･･

いろいろな角度から








円板を重ねたりいろいろ動かして色の変化は見ることができそうです。
磨りガラス状はどうしましょう。


台座の様子･･･ちょうど良かった。

手頃な箱があった

SOftBankの何なんだろう。娘がいらないと行って捨てたやつ。おうち電話とか行ってたなぁ･･･

はじめ，CD板を2枚三と一都にスペーサーで作ろうと思ってたんだが，VRとかDCジャックとか工作が面倒くさいなぁと思ってた。CD板に当ててみたら，対角がちょうど12cm。上板だけCD板にして台はこれにしよう。


中はがらがらなんでチョットの工作で使えそう。


この面を上にしてCD板に貼り付ける。


こんな感じ････裏返すと

こんな感じ
ここにRGBの円板を乗っける。まんかはセンターポール。

ところで，円板の方なんだけど，配線をホットメルトで固定しようとしたんだけど，やっぱり見てくれが悪い･･･すこぶる悪い。これならカプトンテープで処理した方が良かったかな･･･
元々SMDのLEDでフィルム配線できれば良かったけど，手持ちがない！！
これであきらめ。（そのうちリベンジするかも）


とりあえず光らせてみた。

う～ん･････3枚重ねると透過光はやっぱり厳しいなぁ･･･

組み込んでから考えよう。
今日はここまでです。

今日の作業

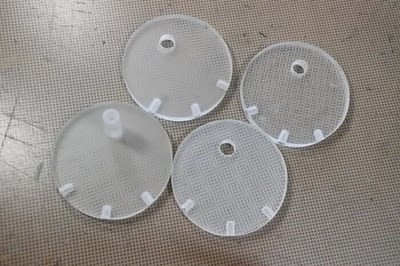

きのうの円板の断面の処理が中途半端だったので，改めてきれいに削り出し。LEDを差し込む5mmの穴を掘りました。

盤面の処理ですが，磨りガラス状にしてもあまり変化がないように思うので，とりあえず，処理なし。

丸棒にも5mmの穴。

自作のボール盤だとチョット芯ブレがあるので，2mmのガイドを開けてからインパクトドライバーの手持ちで5mmにしてます。回転調整できるちょうどお手軽な道具がない。サイドはヤスリがけして，ざらざらにしてます。

LEDにははじめシャッポをかぶせようかとも思ったのですが，

穴を6mmにしなくてはならないのと，ケチケチ根性が起こって，LEDをヤスリがけ。



LEDは円の中心に向けて約45°で，3個にしました。

さてと，配線。

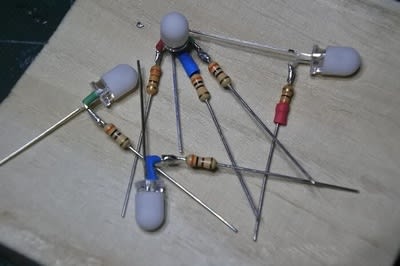

抵抗1本で並列とも考えたのですが，基本どおりそれぞれにブリーダ抵抗を付けてます。

処理は汚いですが，こんな感じで，板厚からはみ出ないようにしてるだけ。


とりあえずは動作確認。





配線部分はチョットみっともないかな？白のホットメルトあたりで隠しちゃおうか？(余計にみっともなくなったりして････)

センターポールのRGB-LEDの処理。

間違えないように色分け。


こんな風になる



お試し




ブルーが良く出ないので，カメラのEVを下げて撮りました。


RGB-LEDの方がちょっと暗いかな？
3灯×3と1等だからしかたないか？

どのようなケースというか台に取り付けるかまだ思案中。
8mmの導光板のあまりでは厚すぎる！


今回のは回路というよりは工作ですね･･･

加色混合実験機の構想

このところ金が掛からなくて何か面白いことできないかと考えてまして････
たまたま液晶ディスプレーのパーツの取り外し品があるので，この板を使って何か･･･と考えました。

ディスプレーの導光板だと思います。でも，厚みがすごい。

t=8mmですよ！
これなら，5mmのLEDでも穴を開けて突っ込めます。

考えたのが，RGBの加色混合実験装置。つまりRGBを混ぜ合わせると白くなるっていうやつです。
ネットで探ってみると，
スクリーン投影型やピンポン球を使って拡散させる方式などが出てきます。今回はうまくいかなかったら，投影方式他，ピンポン球でもやってみましょう。

･･･そういえばVICさん，更新が途絶えていますが，どうしたんでしょう。健康状態含めて心配しています。････智恵さんのサイトはときどき拝見。アイデアはいろいろといただいてます。

さて，この厚板を切って丸くして重ねたらどうなるでしょう？
非常に難しいとは思いますが，うまく光を拡散させることができれば，結構きれいなオブジェになるのではないか？？･･･というもくろみです。

では，作業。

丸鋸で切り出して，75mmの円を削り出します。


丸鋸だと歯がたわんでしまい，きれいに仕上げができません。大まかなカタチを作ってあとはサンダーで･･･


久しぶり。自作のマルチパーパスツールです。


これでも，バリが出てしまい，なかなかきれいではありません。

ほどほどのところであきらめて，あとは手作業で!

さて，この円盤，可動式にしてみたらどうか。
板3枚をそのまま重ねる。

これは4枚重ねてありますが，3まいで！！

そこで，半径の1/2のところに10mmの穴を開けました。

この穴に10mmのアクリル棒を差し込み，これを可動軸とします。

自作ドリルプレスが活躍。

重ねたときの色の変化のパタン･･･


ついで，120度に開いたときの変化。
よくあるこんなパターンですね。


あくまでもうまくいったらの話です。どのようにこの円板を拡散させるか，粗めのヤスリで，磨りガラス状にして，LEDにもヤスリで削って拡散させるようにしてみたいと思います。
でも，作例がないのは，やはりあまりうまく行かないのでしょうね･･･

中心の棒にもLEDを組み込みます。これはRGBのLED。たしかカソードコモン。

簡単な回路図です。中心のRGB-LEDは1個。円周のLEDは回路図上1個ですが。様子を見ながら，3～4個に増やす可能性あり。

さてさて，ここまでであとはパーツを調べたら，100kBのVRが2個しかない。

VRだけ購入してもなぁ･･･チョット足踏み。しばらく円板をなんとか削っています。

とりあえず，未加工の円板の様子です。

このブルーとグリーンは半値角が15°だったと思います。いろいろ弄ってどうなりますかね？？


とりあえず，赤を交えてみました。赤は半値角30°だったかな？

磨いて，穴開けてどうなるかは，あとのお楽しみ！！
