38LED Balls

作りかけていたので，仕上げておきました。


ところが，ところが，ところがなんですよ。
全くおんなじ回路で作ったのに，1つだけ点灯しません。比較的単純な回路なんで，結線ミスもないだろうと点検はしましたが，もちろんミスはない。
定電流基板を取り替えてみても点かない。AC100Vはちゃんと来ている。ダイオードも働いている。う～ん････


半田ミスかな？とLED基板を中心に小手を当て直して,,,,,,
やっぱりだめ。

まさかLEDがいかれてるんじゃないだろうな･････
実験用電源を9V20mAにして当ててみました。9Vだとだいたい3個は点くので，半田ミスもわかります。

･････ありました。点灯しないのが1つ。25個も余分に送られてきたので，交換も安心。
交換完了！････でも，つきません。38個全部しらべたら，なんと3つも壊れていました。すぐに1つが見つかって安心したのが悪かった。




能のない話ですみません。

********************************************

LEDといえば，いつ買った飲んだかわからない100均ライトがあります。

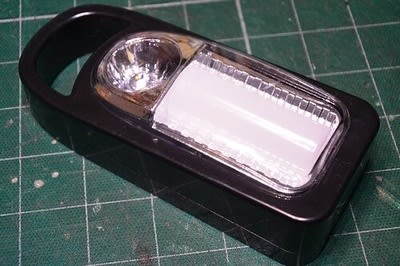

グリーンオーナメント製の2wayライト。
ケースはしっかりしていてなかなかいいですよ。

早速ばらしてみました。

単三3個のホルダ。


8mmのシャッポ形LED。5.1Ωの抵抗がついています。だいたい25～28mAくらいでしょうか？

拡散フィルタの中は4個のチップLED。これはブリーダ抵抗なし。


熱でプラスチックを溶かして反射ケースに取り付けられています。後で接着すればいいやとはがしてみました。
しばらくいじってたら，4LEDの方がつかなくなりました。GNDのラインが見えません。


砲弾型LEDのブリーダ抵抗の端がこのランドに付いていたようですが，きれいにはがれてます。(犯人は私かも？？)


これを素材に何か面白いライトができないか思案中。
もう少し明るくしたいいし，赤外線センサーなどつけるのもいいかなっと･･･

忙しいといってる割には，結構時間かかった。

半田付け再開

慌ただしいひとときが過ぎ，孫どももそれぞれ帰って行ったので，いろんななと始末をしながら暇をみて半田付け。


まずばらしから。38LEDのボールライト用に定電流基板。高耐圧のコンデンサ類はまた何かに使えるでしょう･･･


ﾍﾍ･･5セット分。後ろのもと基板は，一つがまだ電球の中に収まっているので，ここにはなし。


もう一つは，一体形。考えてみたら，ボールに入れないので，そんなに小さく無理をすることはなかった，，と気がついて，後半は雑に。


これはチップのLEDにつないでみた。


100V ACは，ここから。


このSMDのLEDは暖色系でした。18mAを流してます。
広い面積の方がやはり光がソフトになりますね。入れ物を考えなくては･･

いっそ，電流制限抵抗をVRにして，調光式にしようかな。ただLEDの最大電流がデータシートはないのでわからない。大きさ的には20mAだろうとは思うけど，

今日はここまで。


今回の回路のまとめ。

今回のは一番下の回路です。(一番上は元々の回路で，220Vように設計されているらしく，とても暗い。)
