NE5534RIAA pre

移転した「amnjackの作業室」には、フォノ系の制作記事が少ないので，少し充実させようかなと思い，更新しました。
NE5534を使ったRIAAプリです。ずっと前に作ったものです。
amnjackの作業室

https://amnjack88.web.fc2.com/NE5534RIAApre.html


このブログでは，このあたり?
https://moon.ap.teacup.com/who_taro/837.html
NE5534は2台作っています。もう一台はそのうちに

MC/MM RIAA AMP,HPに整理しました

作って見て満足度が高かったLT1115/1010使用のRIAA Ampについて，ホームページにアップしました。
いくつかRIAAアンプやMCヘッドアンプを作ってますので，，整理しておきたいと思います。

https://amnjack88.web.fc2.com/LT1115RIAApre.html



運用の様子！！

https://moon.ap.teacup.com/who_taro/1271.html
ブログ上ではこのあたりに････

6BM8ppAMP HP復活

ずたずたになっていたホームページの方，６BM８管を使ったプッシュプルアンプの項を復活させました。ちょっと雑ですが，，，



ホームページはここです
https://amnjack88.web.fc2.com/6bm8pp_new.html


回路図と配線図






ただ，このアンプ，余所に納入してもうありません。

FW-16 エッジ交換

8月29日の夜中に注文出したのだから，11日で届いたことになります。最近は個人輸入も高速化してるんでしょうかね？
16センチウーファー用のエッジのことです。


今回は，プチプチの封筒に入れられて届きました。


まあ，中味はよれよれにもなっていないので，これでいいですが，，

早速工作開始

陶芸用のろくろ使うと便利かなと取り出しました。


コーン紙の縁をサンドペーパで磨いてケバケバのないようにします。


フレームが鉄だったので，磁石で位置を決めて，，，


水性の速乾ボンドで貼り付けます。G17とかを使う人もいるかとも思いますが，万が一ウレタンが溶剤で溶け出したら大変なので，基本的にボンドがいいです。
それにゆっくり固まるので，修正も容易。


ちょっとはみ出たところはぬれぞうきんでぬぐい取り，，


硬化し始めたら，軽く押しつけて，最後に軽くコーンに重りを乗せて様子見


乾くのを待ちます。


うらからも点検します。うらは多少汚れてもまあ良いか･･･


コーン紙側が乾いたら，今度は外側。ボイスコイルに当たりが出ないように注意しながら，フレームにボンドを塗り，エッジを貼り付けます。ボイスコイルにあたりがないように何度も確認して・・


とりあえず完成。
何に使うか，まだ決めてません(笑)。

以前はセーム革などでエッジ補修をしてましたが，ちょうどサイズのあうウレタンエッジがあると，簡単で便利ですね。

以前の記事
http://www.geocities.jp/mkttid/junkaudio1.html
ちょっと宣伝がうるさいですが(yahooをやめたらこういう意地悪)、sonySS-G9のスコーカーのレストア記事です。これもまだ倉庫で眠ってる･･･

SS-G9はこちら
https://audio-heritage.jp/SONY-ESPRIT/speaker/ss-g9.html

失敗！失敗

注文したスピーカーのレストア用のエッジ，比較的早く届いたんですが，，，，

簡単な梱包ながらしっかりと補強され，安心。


でも，試しにはめてみると････


サイズがでかいです。コーンが，エッジの脹らみのところに来るのが，理想なんですが，5mmくらい大きい。


のりしろは2mmくらいしかなくこれでは強度が足りないです。これじゃぁ使えない。

何処を見て発注したんですかね・・発注記録を見ると，明らかに私のミス。大ポカです。あーあ、注文し直しです。

なかなかぴったりのはないですね･･･このあたりが良さそうです。
ということで，足踏み。



ウレタン素材かと思ったら，やや堅めのゴム製ですね・・

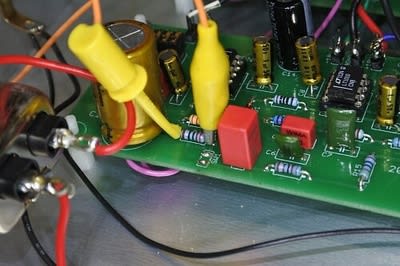

K2145 MC簡易ヘッドアンプ

MCカートリッジ対応はもう沢山やったので，満腹なんですが，ずっと前にパーツを買っておいたので，また簡単にできそうなので取り組んでみました。
元ネタは，京谷さんのサイトです。
回路は，全くのコピーで，

K2145はYランクのシングル。IDSS～10倍程度があればいいやという感じです。
なお，回路図中電源部分は，外部で，単純に006Pを付けるだけ。内蔵しません。具合悪ければコンデンサー追加とします。


半田づけは簡単。

うらにコンデンサーがあります。

あとは基板を小さく切って，ケースに入れて完成。
それはあとで，，，

今日もちょこっと FW16 restore

コーン紙の裏のベトベトをはがします。

カッターナイフやマイナスドライバーでは，コーン紙を傷つける心配があるので，こんな道具を使います。お医者さんでのどをべーってやるへら。


きれいにしたところで，布をドライバーに巻き付け，シンナーで細かな汚れをとって仕上げ。


ついでに，フレームのエッヂのところも磨き込みました。結構頑固な汚れがあり、アルコールではだめでした。ガソリンかシンナーがいいようです。アセトンだと塗装が心配。


あとはコイルに当たりがないか，動作確認。まともに音が出なければ、あきらめ。


大きなアンプを取り出すのも面倒なので，YAMAHAのYDA138を使ったデジタルアンプで様子見。


はじめ動きがなんとなくダンパーが固い感じでしたが，CD2枚ほど効く中で，エージングできたようです。何せ，大げさ言えば半世紀前からお休みしてたんユニットですから。
動かしていると，だんだん低音が豊かになり裸でもいい感じです。やっぱり六版以上のユニットのほうが，全体のバランが取れてますね。(広域はツイーター追加です)

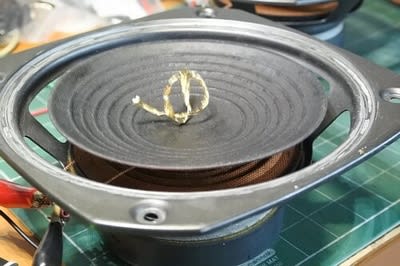

コーンにリボンを置いて，動きを楽しんでました。飛び跳ねて飛び出すことも･･･TjaderのMANBOが結構ノリノリで面白いですね！


毎日信号を入れてエージングします。
エッジをちゃんと張ればまだまだ使えそうです。
そうそう，コーンとボイスコイルの接合部の接着が弱くて，ボンドで補強しました。

今日のちょこっと FW-16

外の物置からFostexの古～～いウーファーFW-16が出てきた。もちろんエッジはなく，コーン紙もがさがさ，何か塗ったあとがある。コイルの導通はあったので，ちょっと悪戯でリストアを試みることにした。



拡大すると,model FW16　IMP8Ω Mus40W Nom12W　とある。
ネットでデータシートを探したけれど，見つからず。たぶん1970年代の物ではないかと思う(そのころスピーカー工作を始めたので･･･)。

さて，コーン紙は多少特性が変わるが，黒のスプレーを吹いておいた。





乾いた頃，部屋で，エッヂ周りのお掃除。

フレームのエッヂ外周は径155mm，コーン紙の直径は124mmだった。フレームの黄色いのは紙が使われている。まさか和紙のエッジじゃないだろうね・・


マイナスドライバーやカッターで紙の部分を削り取って，


１次処理はおしまい。

明日は，溶剤を使って，もう少しきれいにしてみる。


さて，エッジの素材をどうするか･･･この大きさだと，ゴム手袋は使えない。セーム革も取り寄せると高くつく。洗車用の厚いやつでも，結構する。

ウレタンでないか探してみます。
それまではお掃除のみ。

細ごまと････

大きなプロジェクトもないので，暇を見つけて細ごましたことをしています。

今回はこれ。

LTのOPAをつかったMC-MM対応のRIAAイコライザーアンプ。いちど完成としたのですが，また調子が悪い。具体的には，左チャンネルがまた20dBほどレベルが低い。

切り替え部分の回路


ケースを開けていろいろと調べてみたんですが，分からない。ゲインの切り替え回路がうまく作動していないようで，左がMMのゲインのままかも知れないと，ゲイン調整用の抵抗（210Ω）を短絡してみました。すると正常に左右バランの取れた出力があるので，いよいよ切り替え用のフォトMOS（PMOS-3）が怪しい。


前回，この辺に半田を盛ったから，1ピンと2ピンが短絡したかもしれない…

と，よく見たけれど，目視ではわからず。結局PMOSを外して削った溝を確認。怪しいところをはナイフでさらに削り込みました。



組み立て直して，試運転。
OK，治ってます。やっぱり，短絡があって，PMOSが働かなかったようでした。PMOS自体の故障でなくてよかった。手元にはないので，，，

さてと，

LP2枚ほど，音を楽しんで，以前からちょっと気になっていたことを確認。


基板製作者のブログには，OPAの発熱が激しいとあったので，しばらく時間が経ったところで，指をなめてOPAを触って発熱を調べてみました。
･････やあ，やっぱりちょいと熱い感じ。


非接触温度計を当ててみると・・・58℃！？

ヒートシンクを付けることにしました。

といっても，手持ちの一番小さな放熱器がこれ。25mm。でも，このままでは上に乗らない。


かな引き鋸で，ギーコギーコ半分に切り分けました。



OPAの上に放熱用のシリコンを薄く塗って，


2つに切ったヒートシンクを乗せる。


かわいたら，ふたを閉めて完成！！



やっぱりRIAAアンプは一体型が便利です。これをメインにセットします。
壊れなければ…

MarcAudio OM-MF5

MarkAudioのこれ



この箱に入れたわけですが，なぜかというと


開口2×9cmで長さ40cmのダクトの折り返し部(中間)を塞いでありまして，
40cmのダクトで約68Hz,昼間部を20cmとして約96Hzの共振を得られるようになっています。
68Hzではやや低音のおいしいところが薄いと感じたので，95Hzではどうか試せる箱というわけです。



早速外して試聴。

だいぶバランスは改善されました。欲を言えば，600~800Hzあたりの音が張り出しすぎる傾向がありますので，このへんをどう改善するか，このあたりがこのユニットを生かす鍵になりそうです。

外は，雷と大雨。閉め切った作業室は暑いのですが，ステレオの音圧を上げることができます。で，試聴できてるわけ・・・

小さなユニットのTLSってのはどんなもんか実験箱でも作って見るか？

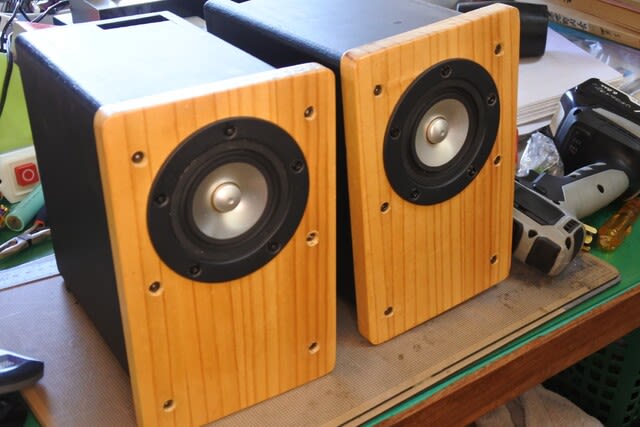

OM-MF5 とりあえず箱へ

ちょっと前に衝動買いした音友ムック(Stereo8月号付録)のMarkAudioとのコラボの，8cmスピーカユニット=OM-MF5を箱に入れました。


当初予定のこの箱は後ろ付けができないことが分かって没。



フレームが10cmを超えるため，箱には収まらないことが分かった。


フロントはラウンド処理がしてあって，ねじ込めなくはないが，密閉に問題が出そうなので。フロントもダメ。開口が7.6cmでラウンドしてあるので，ラウンドの端がねじ穴くらいになっている。

あきらめて，別な箱に。


いろいろ転がっている中から，上から2番目の赤。


ユニットのバッフル穴の径が70mmということだが,72mmくらいあるが，マァ問題ないでしょう。


フルレンジ1発なので，ちょちょいのちょいとくっつけて試聴。


振動板の形は小さいけれど，フレームがでかくて，この箱だと何かバランスが悪い。まあ見てくれは置くとして，この箱はダンプドバスレフなので，低音はでているがレベルは低い。その分高域は澄んできれいだ。

しばらくエージングのため鳴らしておくが，いずれは専用の箱に入れる方がいいようだ。折りたたみ式のTQWTかTLSなどが面白そう。
側面を250×250mm，幅を140mm程度の箱で考えてみたい。

とりあえず完成 RIAA-AMP

夕方いくらか過ごしやすくなったんで(それでも34℃ですが)，組み立てを完了させました。



お化粧してこんな感じです。(保護のビニール膜は完全には剥がしてません)


【以下経過】

電源を配線して

LEDが点くことだけ確認


切り替えスイッチを取り付け


LT1115と1010を挿入





動作確認はまだです。
一応このプロジェクトは完成！！

RIAA Pre ちょこっと

朝から冷房の部屋に居るわけにもいかないので，35℃になるまで作業部屋にこもって，RIAA preの配線準備。お昼の段階で，35.4℃ここで止めました。


トグルスイッチは電源ではなく，インピーダンス変更とゲイン変更。


ケースのバックの様子。


ケース内の配置を確認


PHONOのGNDは，金属スペーサーを使うと便利。


電源コード部分。



スイッチひとつですむように，短絡

配線図のここんとこ



ピンヘッダを立てたので，切り替えはこのように差込式に。


入出力はシールド線処理。(出力コードはこんなに長くなくて良かったのに，何考えてんだろう･･････)

アッチイからここまで
夜は涼しくならないかな。雷がくれな涼しくなるのに，まだ一回もこない。あっついまま･･･

暑さのせいで?MarkAudio

この暑さのせいで，判断を誤ったか？Stereo誌のムックでマークオーディオの8cmユニットが付録に付くという噂。A*azonで見てみたら品切れで再入荷の見込み立たずとのこと。MarkAudioからすればとびきり安く手に入るので，惜しいなあと思っていたところ，楽★ブックスで売ってました。
スピーカーユニットなんて，まだ作ってないのが10個以上はあるのに，ポチってしまいました。

5200円(税別)也！！
でもMakrAudioのユニットは，有名どころのALpair MAOP7_v2の10cmフルレンジ（ペア）で44000円ですから，かなり安い！ちょっと調べたら，このメーカーは10cmより小さいユニットはなかったんですね。お試しです。


箱の中にこのように並んで入ってます。


マグネットは良質なフェライトを使っているとのこと。
大きさは標準かな？


Model OM-MF5だって！もともと香港メーカーなのでMade in CHINAは問題なし。

とりあえず,8cm用の箱に入れて様子を見ましょう。


最近,どうなさっているのかさっぱり音沙汰無しですが，Fehiさん設計の防磁3男を基本としたモデルです。Fdは65Hzくらいで，Audaxの7cmユニットがきれいになります。バッフルを変更可にして，今は身元不明のユニットを付けてますが，音はイマイチ。
この箱に付けてどのように変貌するか楽しみ。


こんなに作ってどうするのって言われますが，暑気にあたって病気です，きっと････

TSパラメータは
Revc＝4Ω
F0＝124Hz
Sd＝0.0028m^2
Vas=0.9lr
Cms=0.80mm
Mmd=1.96g
Mms=2.05g
BL＝2.62TM
Qms＝2.58
Qes＝0.79
Qts＝0.60
SPLo＝85.4dB
NomPower＝8W
Xmas＝3.5mm
とのこと。


バッフル後ろ付の場合，穴は7.6から7.8程度ですので，用意した箱にはぴったり合いそうです。
それからQが比較的柔らかいので，エアサスペンションとかTMSでやってみると面白いかも･･･

熱中症かなぁ

昨日は，午前中炎天下で，車を洗いワックス掛け。お昼を食って一休みしたら，なんとなくめまいがする。室内の温度計が35度の後半。ﾍﾟｯﾄﾎﾞﾄﾙで冷やしてあった麦茶をがぶがぶ飲んで，，，
とうとう，エアコンを入れました。冷えて肩こりがするんで，これまではいちどもお世話になってこなかった。室内温度が30℃になって，これで丁度良い感じ。湿度が下がるのが良いのかしらね･･･
で，今日も，4時の段階で34.6℃。とても外にはいられない。やっぱり２時からエアコンを入れました。
で，作業室での今日の工作は，早々に切り上げ。やっぱりエアコンの部屋は快適！ということで今の方でごろごろしてました。

これ用の電源ボックスは完成したので，肝心なRIAAプリの箱。


入出力を前後に分けようかと藻思ったんですが，オーソドックスに，裏側に。



フロントには電源スイッチは付けません。
右がわの２つの穴は，ゲイン切り替えと，インピーダンス切り替え用。


今回は基板はちゃんとスペーサーで止めます。


今日はこれだけ。

明日の暑かったら，またごろごろしてるかも？
