あっちいので少しだけ

RIAAアンプ用の電源ブックスを作り始めたんですが，部屋に籠もるととても暑くてダメ。少しだけ進めました。

ケースはタカチのYM200。RIAAアンプの方も同じようにしました。
これにキャノン3p用の穴を開けます。

今日はこの腹に22mmの穴を開け，リリースピンのへこみを鑢で削る。
さて，22mmの穴は手持ちのシャーシーパンチにはありません。20mmならあるのですが，，，，そこでどうせならということで，同じ20mmでステップドリルを持っているので，これで20mmの穴を開けて，鑢でギーコギーコ広げることにしました。シャーシーパンチより手っ取り早くて良いです(ただし，バリはかなりひどいです)。

これ，中華の安やつですが，結構便利です。すぐに切れが悪くなりますが，そんなに頻繁に使うものではないので，我慢どころ。



20mmを開けたところ。


こんな感じにい開けて，

OKですね。

ねじ穴はまだですが，小さなひと山超しました。
ここまででもう汗びっしょり。汗かきです。

あとは電源BOXの配置と配線。それから，電圧降下警告回路の組込です。


配線図もできてるんですが･･･

ちっちゃな基板でできますね。

あっち～～ぃ～

Altec TQWT仕上げ

配線して，バッフルにユニットを後ろ付けして，それをボックスに付けて完成。



ユニットを内側に付けたので，やっぱり小さく見えますね(でも，外付けは加工しないとできません)。



それでまあ，早速試聴。
予想どおりの音。低音の量感も十分です。繊細という感じではなく，5cmの小さなユニットでも，朗々と鳴る感じ。
床の汚いのは見ないで！！

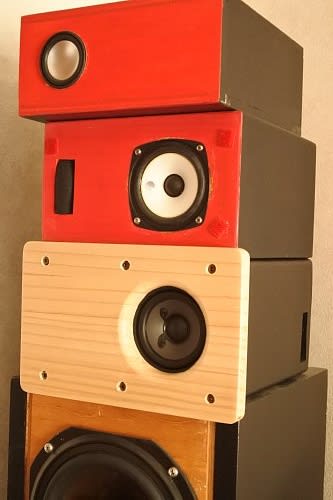

こんなに作ってどうすんでしょう････

ということで，完成。

Altec TQWT

日時計の方が一段落したので，やりかけのひとつ，Altecの5cmユニット使用のTQWT。バッフルを取り出して，，

ねじ込み位置にネジの頭が飛びでなように溝を付けました。
と，ところが････木工用のドリルを使ったら，油断してると，穴が深くなり過ぎちゃう。ものぐさガって，ボール盤を使用しない罰です。


ワッシャーを突っ込んでなんとかごまかせますが・・・

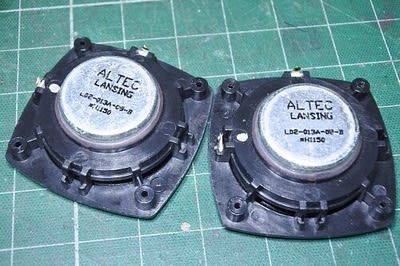

ユニットはこれ。

Altec Lansingと銘は打ってありますが，マグネットは貧弱で小さい。写真で見える金属部分全体が磁石に見えますが，真ん中の所15mmくらいがマグネット。あとは飾り？小口径でもAltecは，たとえば409-8Hなどはすごくいい音だった。比べてはいけないだろうが,この5cmユニットは本当に貧弱。まあ，数100円なんだから文句は言うまい。


さてと，，ボックスの方はまずスタフィング。


天板位置に吸音材を貼り付けて，先端部分にも吸音材を突っ込んで，，，今日はもうやる気無し･･･
配線とユニットの取り付け，バッフルの取り付けは明日！！

やっぱり電源は大事 TA8265K AMP

当たり前のことだけど，こんなに歴然と違うのかってことを再確認。
昨夜間に合わせで机の上の実験用電源から20Vを供給して音出ししてみた結果，かなり音割れがして聴くに堪えなかったTA8265Kアンプ。寝る前にちょっとだけお試しということで，12V2Aのアダプタ(トランス式)に変えて再度動作確認。

確か，ヤマハのキーボード用のアダプタ。12V2A。


音源もPCではなくて，自作MP3プレ－ヤー。ヘレン･メリルがご機嫌です。


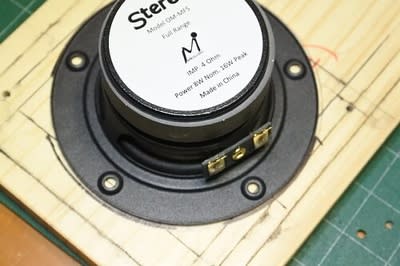

ついでにいうと，スピーカーも小さいながらかなり秀逸で，ベースラインをきれいにトレースできてます。パソコン用の外付けＳＰとは雲泥の差。ユニットはオダックス AT080MO(エッジ修理品･･生産終了)。もう手に入らないけど，ユニットもすごく良い。

ついでに以前作ったもう一台も取り出して試聴。当たり前だけど，音の傾向は同じ。20Vの電源を使えば音量ももっと稼げます。さて，電源をどうしよう。


ということで，TA8265Kのプロジェクトは完了。

動作確認だけ TA8265K_amp

実験用電源から電源を供給して動作確認です。


こんな小さなスピーカーからでも，結構低音がビンビン出ますね。
12Vくらいから聴けます。20Vに上げると良い感じになります。が。VRを上げて行くと結構早くから音が割れ始めました。
う～～ん。電源が１A程度しか流れないせいでしょうか？

明日，もう少しましな電源でやってみます。
今日はこれだけ。

TA8265K 配線完了

パーツを取り付け，配線完了です。

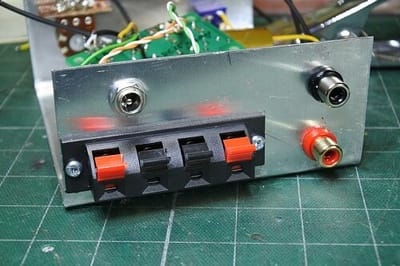

丁度良いスピーカー端子がありました。
入力から少し離したところに電源。



フロント。かぶせてつかうと，ボリュームが左になっちゃう。


取り付け中。

ちょっときつく締めすぎたようで，トグルスイッチが昇天。注意しなくては･･

直してみるかな･･･


電源はデータシートから10～20Vなんですが，まだ通電してません。

一応動作試験して完成。

TA8265K ふたたび

丁度1年くらい前に　ヒロさんが基板を提供してくれたTA8265Kを使ったアンプの作りました。

以前の記事は画像をクリック。

ヒロさんの記事はこちら

送っていただくまではこれがステレオ基板だとは気がつかず，2つお願いしてしまい，1つが基板のまま残ってました。きっと欲張りだと思われたでしょうね。ハズカシヤ！

先日，知人がアンプが欲しいということで，これを差し上げることにします。
少々ケチってアルミ板に必要なパーツを乗せただけのものにしました。

昨日の山登りで身体が痛かったので，少し休んで作業開始。



板はT1mmで，10cm×20cmを切り出し，パーツの穴を開けて，45mmくらいのところで折り曲げ。




よく考えないで進めて，曲げはバイスでやればと思ってたんですが，45mmだとくわえられない。工作台でえいやっとやったんですが，少々Rが出て失敗。大型のバイスが必要ですね････orz


これにこんな風に基板を取り付けて配線するだけ。

格好悪ければ木の箱を作って，昔のアンプのように押し込むとか･･･

とりあえず作って動作確認してから考えます。なんか適当な工作！！

何とか封じ込めたかな MC_HeadAmp

昨日の続き。

請け負った仕事が厄介で，なかなか進まない。気にはなるが，はんだ小手はなかなか握れない。ずっと集中して取り組んでたのだが，少し気晴らしに昨日の続きのOPAヘッドアンプのノイズ対策をやってみた。
････気晴らしの割りにはだいぶ時間を使ったけど，，，(汗'')


まずはこの裸基板と長ったらしいIN-OUTのリード線の改良。
昨日は，アルミ板を曲げてカバーを作ったので，これに配線。

線はより線ではなく，シールド線に変えて，極力短くプラグに繋いだ。板の都合で，横出し。
基板のアース線も太くして，ハンダも盛ってみた。アルミ板の底にはビニルシートを張り込んである。写真を撮り忘れたが，RCAプラグの裏側にもアルミテープを張り込んでGNDに落としてある。


これにて試聴。ハムはほとんど聞こえない(プリのVRを12時)。だが，ホワイトノイズが少々聞こえる。

そこで箱を完全にシールドしてみた。

こんな風にアルミ板を被せるという目論み。

でも，

手持ちの板(t0.5mm)の長さがわずかに短い。真ん中を継ぎ足して長さをあわせる。(途中の写真を撮り忘れました)




被せたアルミ板の上から幅広のアルミテープでこのように止める。問題があればテープを剥がせばいつでも中をいじれる。これで密閉度はかなり高まったはず。

早速試聴。

ハムはなくなりました。無音時でも出ていないようです。
ホワイトノイズは，，，，，，出てます。
でも，かなり低いので，レコード盤に針が乗れば，ノイズはほとんど分からない。

どうもOPAの場合，0.3mVなどと低い電圧を増幅する場合，固有ノイズが乗ってしまうようですね。あとはOPAをとっかえひっかえ試してどうかでしょうが，A級動作のJFETがご機嫌なので，お試し工作はこのへんで妥協します。

さて，仕事に戻らねば･･･


全部手持ちで作った割りには，ケースも意外とみっともなくないです。

ノイズ対策 4580 MC_HeadAmp

暇を見つけてちょこっと工作。
昇圧トランスのノイズの中途半端なんですが，OPA使用のヘッドアンプ。

途中経過です。
JFETのMCヘッドアンプはご機嫌で動作してますが，OPA(4580D)使用のヘッドアンプはまだノイズ対策ができていません。もともとホワイトノイズ等は出やすいと聞いていたんですが，その前に，ハムノイズ。
これもやっかいです。手持ちのパーツでお試しで作ったので，基板も裸，配線もちょっと長めなので，ノイズには確かに弱いのですが，上手くいくかどうかは別として，とりあえずやれそうなことはしてみます。
ja7jqj師匠から，まずは入力をショートしてみてどうですか？といわれましたので，アナログプレーヤーからの配線をはずして無信号ショート。

このようにちょっと配線が長い。

ピンもオスのプラグをショートしてとり付けただけ。それでもだいぶハムは軽減されますが，ホワイトノイズ？がちょっと目立つ感じです。プレーヤーからのコードが問題？

アースが弱いのか一方の入力GNDに手を触れるとハムが増えます。基板に手を被せるようにしても，GNDほどではないけれど，ハムが出ます。

原因はまだまだ分かりませんが，何か金属ケースに基板を固定して，ちゃんとしたプラグを付けて試してみようかと思います。




丁度1mm厚の板の切れ端があったので，これを加工してみます。


バイスで折り曲げて･･･


こんな風にパーツを付けて

あれえ，，，基板が入るかな？？




スペーサーで固定するとピンが干渉してダメなので，基板裏を絶縁して接着ですね。

上蓋の方はまだ思案中。薄いアルミ板を被せるか？？

外の忙しい仕事があるので，今日はここまでです。

もひとつ 4580D MC HeadAmp

作りかけのOPA(4580D。低雑音用のDDは手持ちでない)を使ったMCヘッドアンプも動作確認しました。


多少ノイズが乗るということは聞いていたんですが，やはりノイズ対策が大変そうです。
裸でケースに収めればどうか分かり倦ませんが，仮配線の状態では少々気にかかります。といっても，前に作った昇圧トランスと同等かそれ以下なんですが，VRを上げて行くと無音時には気にかかります。(音楽が鳴ったら全く問題はないのですが，，，)
やはりFETの方が有利なんでしょうか？


一応配線図です。元はトラブルシューターさん。回路図はリンクを参照して下さい。



ところで，実はこれはじめ音が出なかったんです。
比較的簡単な回路で，配線図も付いているので，配線ミスは調べてもなかったんですが，動作しない。再ハンダしてもダメ!



よもやと思って，電源が来ているか調べたら,,電源が来ていないじゃあないですか!!はんだミスでも何でもないんです。
原因は中華のジャック。
安かったんで，取り寄せて置いたんですが，

熱にとてもに弱く，センターピンを支えるプラスティックが柔らかくなって，抜けちゃうのです。

こっちはピンが曲がってます。
しかも，マイナス側が細い電線が一本で導通させてる。
どこかで断線？？


別な国産の？のものに交換したら，動作しました。もう捨てました！！

安物買いの銭失いでしたね････

K212 MC_HeadAmp 1段化作業

昨日の続きの作業です。
入力ポイントの変更。変更箇所は以下です。

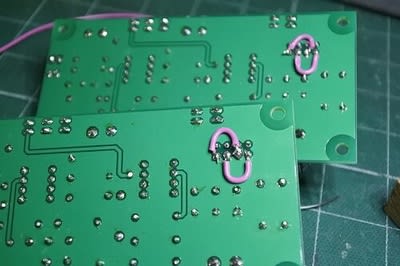

いただいた回路から頭の整理のために引き直し。(C7が抜けてました。修正しました)


一段目のJFET周りの取り外し。1MΩの付け替え。


BP10uFは手持ちが50V用しかなく弱ったなと思ってたら，すでに付いていたのですね。ありがとうございます。


試聴。上手い具合にレベルも丁度良いです。
LED回路がせっかくあるので，どうするか･･･


パネルに移しました。





しばらくアナログを楽しんでから，次へ･･



『修理おじさん』さんに感謝

1段化 K212 MCHeadAMP

「修理おじさん」さんとやりとりをしていてまだ作業には入っていないんですが，下記のような回路図をいただきましたので，そのまま掲載します。



そのまま1段目をスポッと抜けば良いんですね。(1MΩは入れ替える)

BP10uFは，前回ケミコンだったところですが，
『無極性にするのは、バッファの入力ゲート電圧は4.5Vなのですが、前段のドレイン電圧がIDSSと入力信号によって，4.5Vより上がったり下がったりして極性が決まらないのです。
そのため無極性でなければ、ならないのです。
･･････
アンプは1段が良いと思います　直感でFET内部ノイズが0.4db位減ると思います。
初段をパスして下さいね。消費電流も8mA減って好都合です。』
とのコメントをいただきました。

この回路に基づいて，工作をしてみます。

おじさんのK212 MC_HeadAMP

今度は････

修理おじさん制作の(いただいちゃった)K212_MCヘッドアンプを組み立てました。

基板の入出力は空中配線，GNDはベタ部分。電源の＋は基板裏です。


とりあえず，回路の一段目に入力しました。
約40倍（32dB）では少々ゲインが大きいかなと思いましたが，対策は聴いてみてから････
【追加】「修理おじさん」と協議の結果，1段の回路の方が良いだろうと言うことで，回路図を差し替えました。2段との比較ができるように，改良点を明示しています。


ケースは，ちょうど前に作った昇圧トランスのケースが空いたので，これを利用。


丁度良い具合です。


基板は下駄を履かせて両面テープ止め。


電源はスイッチ無しでプラグ差し込み方式。


こんなところに置いて，試聴。

････全くノイズがありません。

レベルは，10倍程度で良いところを40倍にしてるのですから，当然ヴォリュームはそんなに回さなくてもいい。かえってRIAAアンプでサチったら困るなと思っていましたが，それもありませんでした。
これはこれでご機嫌です。
「修理おじさん」様，ありがとうございました。基板作成のノウハウも教えていただき，感謝です。

さて，これを1段にしたらどうなるか。すぐに回路は変更できそうですので，これも実験してみますね。

同じ金をかけるなら，トランスよりやっぱりヘッドアンプですね。


今後の予定。
①JFETを1段に変えてみる
②OPAのヘッドアンプを試す

鉄パイプは多少の軽減のみ

ST-12鉄パイプヘッドトランスは，多少(メータ読みで10dBくらい)のハム軽減が見られたものの無音にはなりませんでした。アースポイントをいろいろといじっても，効果は見られず。この昇圧プロジェクトは，あとパーマロイのカバーを付けるか否かを残すのみとなりました。でも，まあこのへんで休止しましょう。

経過のみ。

シグナルＩＮのパネル。


はじめGND端子は筐体のみとしましたが，次にSIG-INのマイナスも筐体GNDに落としてみました。


こちら側がアウト。はじめ，ＧＮＤは浮かせましたが，効果は無し。
ビス穴にネジを入れて，SIG-OUTのGNDをここに落としました。効果は？？


プレーヤーの横に置いたり，RIAA アンプから離したり，床に置いたり･･･



トロイダルトランスで，ケースに被われているLT1115の場合

少しメーターが触れているけど，まあまあの線かな？

トランスむき出しのNE5523アンプ

どういうわけだか左チャンネルの方がノイズが高い。
でも，レコードがかかってしまえば曲間でもあまり気にならない程度かな？VRは12時。


一番ノイズレベルが低かったのは，


床近くに置いたとき。あまり実用的ではない。
トラブルシューターさんがいってたけど，それなりにお金をかけないとダメなんでしょうね。

ということで，ヘッドトランス方式はこれまでとします。結果が十分でなくて残念！！

これからヘッドアンプ(OPAやJFET)の方の実験に入ります。

内臓つくり

といっても，シンプルな構成だけど，，，，
どんな結果が出るか分かりませんが，ユニバーサル基板にトランスを取り付けて，パイプの中に突っ込めるようにするだけ。


こんな風に入れれば良いかな

配線の長さは調整。


物干し竿カバーで絶縁

熱で縮めて


磁気には関係ないけどアルミホイルを巻いてみた。


パネルはあとから塗装では面倒くさいので，組み立て前に。ラバー塗装。


テレビを観ちゃって，組み立てとアンプに繋いでの実験は後ほど。
アースポイントとかまだ検討するとこりが沢山あり!
