星夜撮影雲台の自動追尾化 ヒンジやモーター板の取り付け

モーターの固定

このように・・・右手のネジ2本で仮定されてますが，左で補強



ヒンジの取り付け

カメラ固定用自由雲台の1/4ネジはこのように

ヒンジは60mm幅のモノを2本。精度を出すのが難しいので，上下板を養生テープで固定して取り付けました。

こんな感じになります



モーター･プーリ板

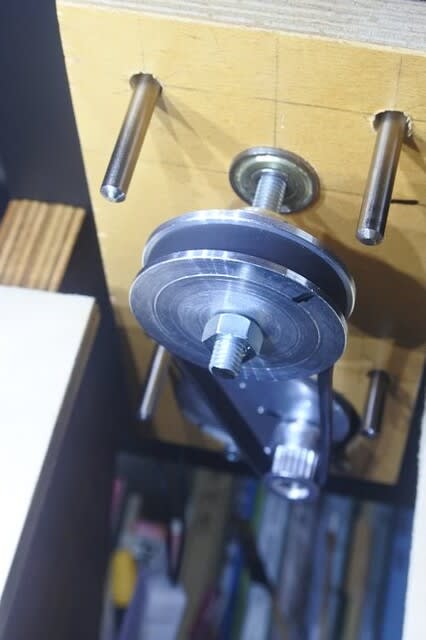

次いでプーリー板の取り付け

M6のネジは黒い板の鬼目ナットのみで支えています。4本見えるガイドバーはあまり効いていない。1本でも5mm穴にすればよかったかも。



動作確認

この状態で問題ないか確認

動作確認開始･･･上板は1mm程度開いています。これで約1分



ゴムベルトの外れ等はなし

これで約20分は動作可能です



10分くらい経ったでしょうか？問題なく上昇はします。これが正確かどうかは実際星夜観察してみなければなんとも･･･

問題はモーターが逆回りしませんので，いちいちM6ネジを緩めて巻き戻さなければならないこと。それとプーリー板がやや斜めに上がること。板自体は平面なんで，まあ問題ないかと(M6ネジが順調に上がれば良いのですから)･･･これを避けるには板をゴムで支えるとか･･･まあ，それはあとの課題にしましょう。



こんなイメージになります。



あとは三脚座

残るは三脚固定用の台座。モーター･プーリがあるので，5cmほど下駄を履かせた台座をつけます。
