電子ルーレットはできるか３

基板はこれかな？

いろいろジャンク箱を漁って，やっと見つけました，大きめの基板。155×115mm。これでないと，どうしても20LEDがうまく円状に乗せられない。おまけに，これなら，ICも乗せられそう。はじめ，2階建てに考えていたけれど，1枚基板でやることにします。

この基板の右側にICを並べればいいや。


パーツ数はそんなに多くはないので大丈夫でしょう。


昨日のもの少し直しました。

･････････････････････････････････････････
と，アップして，基板の裏見たら，まわりにGNDラインが入ってる。部分的にパターンカットが必要になりそうです。特に左の方。右は避けて配線。

電子ルーレットはできるか２

これで下準備はほぼ終了。

【4017のピンソケットの向きが逆ですね】
基板規範配置はまあ雑にはこんな感じ。LEDへのジャンパー線がが多いが，これは基板を2枚にして重ねるつもり。

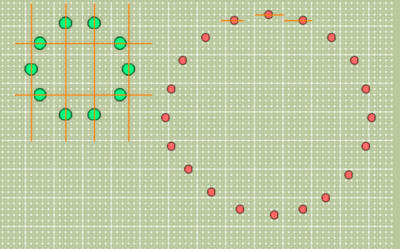

LEDは基板に取り付けるならこんな感じかな。10灯でも遊べるように２種類を考えました。まん丸ではないが，，，塩ビボードに穴開けて作るかもしれませんが，，，考え中。

試作は一応ブレッドボードでやってみますが，LEDは5個ごとに色を変えるとか考えてます。試作によりますが，ﾌﾞﾘｰﾀﾞ抵抗をカソード側に持ってくると，色(Vf)によっては困るかもアノードに変えるかも。

別にフォトカプラーを使た回路も考えられそうなので，じっくり熟成しましょう。
