組み立てと測定 5inch2way

完成しました。

まずは今日の作業経過。

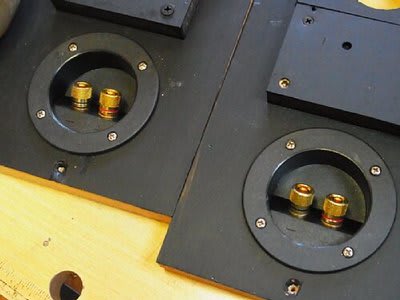

まずは，リアバッフルにSP端子の取り付け。


ネットワークを取り付けてるところを撮り忘れました。底板にホットボンド固定です。
その上から，吸音材を取り付けます。


このドームウーハー，ごらんのようにストロンチウムマグネットですよ。防磁タイプになってます。


で，できあがり。

あとは，ダクトの調整ですね。
まず計算はバスレフエンクロージャー設計プログラムのお世話になって････
http://www.asahi-net.or.jp/~ab6s-med/NORTH/SP/bassreff_canvas.htm




Fdをあまり下げると，重低音のおいしいところがやせるので，やや自重して，50Hzを見当にやってみました。
ダクト長は，15.5cm，13.5cm，12.5cmとして，最終的に13.5cmで決定しました。計算上Fd=52Hzです。

実際に測ってみないとなかなかうまくいかないんです。あとは音楽を聴いて調整。
とりあえずデータです。
15.5cmサインスイープ　TW軸上30cm。

13.5cm　サインスイープ

12.5cm　サインスイープ

ともに，50Hzまでは十分な音圧を確保しているようです。
TW軸上で計ったのでクロスオーバーの上の方がレベルが高くなってますが，，，


ダクトは13.5として決定して，ダクトの開口部の特性です。SPを壁面に近づけると，低音の音圧はもっと上がるでしょうね。


1m離れての特性。

250Hzと2kHzのディップが気になりますが，吸音材処理でもう少し押さえましょう。

山中千尋のAbyssなど150Wアンプでガンガン鳴らしましたが，ご機嫌です。このサイズでこれだけの音が出れば満足です。(フロアタイプの3WAYには負けてますが，，，)

ちなみにFL-90(Usher8955-３WAY)はこちら。
http://www.geocities.jp/mkttid/u89553way.htm

ネットワーク

ネットワークの分割周波数の決定は，今は便利な計算ソフトがネット上に公開されていますので，そちらを利用した方がいいようです。
ここなど↓
http://www.asahi-net.or.jp/~ab6s-med/NORTH/SP/netwark_canvas.htm

でも，忘れないように自分へのメモとして残しておくと

6db/oct　8Ωの場合
C=19900/f　(TW)
L=1270/f　(WF)

12db/oct　8Ωの場合
C-14100/f
L＝1800/f
※TWは分割周波数f×1.31(31%贈)
　WFは分割周波数f×0.76(24%減)
というふうに教わりました。懐かしいコーラルの教科書です。

また，アッテネーターは，A=減衰量db，インピーダンスをR0，直列側をR1，負荷に並列する側をR2として

R1=R0^2/R0＋R2
R2=R0/〔《10^(A/20)》－1〕


ｲﾝﾋﾟ補正回路は面倒だから書くのやめた。

ただ，これらは，先のサイトにみんなあって，数字を入れれば計算してくれる。便利になったモンです。昔は手計算でした。


まずアッテネーターですが，固定式とします。6db減衰とすると，
R1=4Ω，R2=8Ω程度がいいようです。


丁度手持ちに8.2Ω10Wがあったので，これを使っちゃいます。

実際こういうパーツは探すとなると，結構大変です。

ネットッワークのLやCも希望のものを探したら，ものすごく高くなってしまう。
0.56mHで3800円ですと！！暇つぶし工作には高すぎる！。で，パーツからそろえるのをあきらめまして，中華のネットワーク購入することにしました。ペアで，１１４０円ですよ，これ！！ただ，WF側は空芯じゃないですけどね。
http://www.sp01.jp/52_581.html

それでやっと届いて，工作再会。


アッテネーターに繋げば，あとは組み込むだけ。


スピーカーターミナルも準備して，

あとは箱に収めるだけです。さて，どんな音がするでしょう？？

再塗装完了 5inch2WAY

結局，塗装し直しただけです。

側面は，近くのDIYのお店では気に入った色がなかったのですが，遠出もいやでしたので，我慢ごろのブルーグレー。前の色よりグレーが強い。

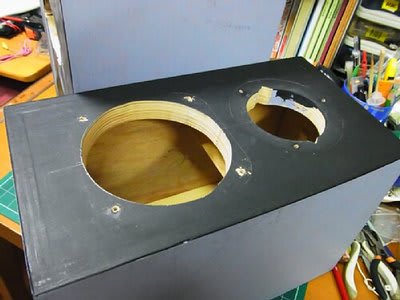

養生して，バッフルを塗る。この角度からは綺麗ですが，正直言うと，

きれいにサンダー掛けしたつもりですがねえ･･･・。光の具合によってはでこぼこ，，，orz
薄付けパテ等の手間を惜しむとこうなるんですね，，，
でも，２度塗り３度塗りはやめます。

これからダクトのセッティングを考えます。


容積　7.7L　(15*+30*18)－(補強等)でお試し計算
Fsは44Hzとの実測データがあるんですが，50Hzとして，いろいろパラメータを入れてみて





まあ，このあたりで調整するといいのかな？？
ダクトを長めに作っておいて試聴と測定をしながら詰めます。

お世話になっているサイトは以下です。
http://www.asahi-net.or.jp/~ab6s-med/NORTH/SP/bassreff_canvas.htm

Remake 5inch２WAY

もう少し木工を続けます。

MercuryのC120RBというドーム型のウーハーとシルクドームTWのHFD35を使った２WAY。
ずっと以前作ったのですが，リメイク。エンクロージャーも新たに作ろうとも思ったんですが，開けてみたら，バッフルに21mmのフィンランドバーチのように堅いベニヤを使ってかなりがっちり作ってあるので，この箱を再生します。

ついでにネットワークも新調しようと思います。

C120RB。公称ｲﾝﾋﾟ6Ω。Fs=44Hz，88db/W＠1m，アルミボビン　エッジワイズ巻き。
ただしもう手には入らない。

TWのHFD35は，8Ω，94db/W@1m，1.5~23kHz。これも入手できない。
Mercury自体，民生用機器はもう作ってないんですね。

箱の状態


バッフルの厚み。プライを数えたら12ありました。12pry。もうこの板も手に入らないだろうと思う。大切に使わなくっちゃ･･･　Fdは50Hzあたりにします。


ネットワークの計算はいろいろなサイトがありますが，とりあえず，
昔からお世話になっている「自作スピーカー設計プログラム」さんの
http://www.asahi-net.or.jp/~ab6s-med/NORTH/SP/
このあたりを利用すればかんたんでしょう。
http://www.asahi-net.or.jp/~ab6s-med/NORTH/SP/netwark_canvas.htm

ということで，また週末工作。

2inchTQWTの周波数特性

仕上げを後回しにして，とりあえず音出しをしてみました。

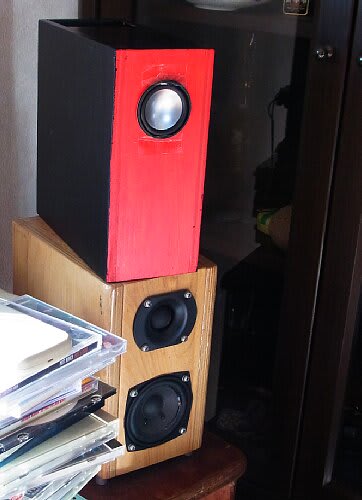

居間で愛用の防磁三男君との聞き比べです。
マグネットを補強したいため，まだSP自体は固定してません。
聴いた結果ですが，かなり低い方まで再生できているようです。また，若干高音にシャリシャリ感がありますが，色づけとしては悪くないと思います。
ここで，マグネットを補強するために，小さなネオディウム磁石を付けてみました。完全にネオディウムの方が磁力が強く，正相も逆相もありません。でも，心なしか音圧が上がった気がします。


こんな安物ＳＰでもここまで鳴れば実用になります。


周波数特性は，本当に簡便なもので，参考程度です。マイクは古いソニーのコンデンサ，アンプは３８８６アンプ，ソフトは，MySpeakerを使いました。


とりあえず軸上20cmでのサインスイープ特性。共鳴管式はでこぼこが多いのですが，あまり目立ちません。50Hzにピークが一つ，3k～4kにかけてピークがあります。


ダクト上の特性です。100HZまでは効いています。計算上もこんなモンでした。


ついでにピンクノイズでの計測。全体域で音を出していますので，実際に近いのはこっちいかも。

調子に乗ってホワイトノイズ。50Hzの共振が両方とも凄いですね。

先日評判がよいということで購入したLOGICOOLの2インチSP(一応密閉タイプ，アンプ内蔵)も比較のためにデータを取ってみました。



軸上30cmくらいです。100～200Hz間の10db差が低音感の差になってるんでしょうか，TQWTの方が有利です。


そうそう，このSP，フランジがないのでどうしようかと思ったんですが，留め金具は今はなかなか手に入らないようです(千石にありました)。あきらめてベニアで小さく作ろうかとも思ったんですが,,,やめて,,,,

見てくれも考えて，このように！　　　　ホットメルト止めです。ホットメルトを箱スピーカ取り付け部にすりつけて，ヘアドライヤーで暖めてぺたりと。たぶん外さないからいいや！！

ということで，小さなSPのプロジェクトはお仕舞いです。(あ，仕上げが，，，)
