sketch いじくる

どんどん変更のアドバイスが，，，
まず1つだけ。edyさんの手による変更。面を動かす。

http://youtu.be/0RrHv83-6VM

まだよく分かんないけれど，割り込みを使って，
void loop() をいじるだけで点灯パターンを
自在に操れるようになるようですし，bufclear();　に渡す値やdelayをいじるだけでいろいろできそう。
ですね。

スケッチについては，公開の承認を得てから。


次のお遊び
http://youtu.be/eMOqZrFtO6U

今朝のmetro.hを使ったプログラムで2段目が点かなかったのを修正。


スケッチはあとで････

【追加】

http://youtu.be/RZ_8sNjVscA

上の面を動かすのバリエーション。
by edy

Sketch その３

自分では1からスケッチを書けないので，他の人が作ったものに手を加えて遊ぼうと思います。今回見つけたのはこれ。
この回路に適合するか検討はしていないのですが，とりあえず，動きを････
なかなか面白いですね。



http://youtu.be/TcNNi6XG0Zk

今のところ2段目が光ってないですね･･

スケッチを見直さなければ･･･
･･･ピンアサインの変更でうまくいくかな

sketch_2 by edy

SNSは有り難いもので，私自身ではまだarduinoのスケッチなんてとてもとてもかけないのですが，こんなのどう？って，すらすら書いてくれる人がいらっしゃる。
edyさん，ありがとうございます。

さっそく，コンパイルして，アップしました。
MsTimer2のライブラリ使用。
http://youtu.be/nqSoVPMtdjo


かなり眩しいです。

444 LED CUBE samplesketch

配線完了！

コントロール基板裏。

LED基板の裏。ラーメン状態ですね。　
★１カ所，IC-1の13pinがIC-2の1pinにつながってませんでした。もともと配線図が間違っていた模様。ここに訂正します。


さてと･･･

UNOにガリレオ７さんご提供のサンプルスケッチを描き込んで，コントロール基板に移植。
https://sites.google.com/a/galileoseven.com/galileo-7/home/led-cube-4x4x4
ご親切にも回路図，スケッチとも提供してくれてます。

さて，USBから電源を投入

点灯試験ＯＫ。


一応動画を撮ったので，どうぞ！！
ノイズがうるさいので，音を消して見ていただけると有り難いです。

444LED CUBE ｺﾝﾄﾛｰﾙ基板

なかなか進まない444LED CUBE，今日はすこし進めようと，ｺﾝﾄﾛｰﾙ基板に取りかかりました。
基板はLED基板の片割れ。

縦のところが，ATMEGAを単独に入れてｺﾝﾄﾛｰﾙ。
他の２列が74HC164をはめます。ところが，14pinのソケットがありません。
そこで，

1列の丸ピンソケットを折って，ソケットとしました。

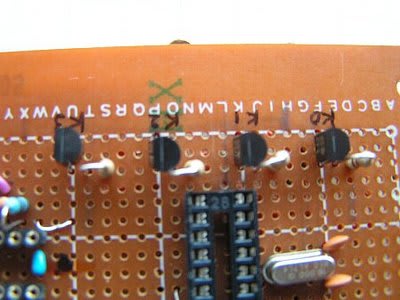

カソードドライバーのTrは2SC1815ではIcが不足するので，原設計のC2120(Ic=800mA)にしました。

まだ，VccやGNDまで配線してません。

細かい配線をめがねを2つかけてやって，もう目がショボショボしてますので，今日はここまでで，
外はやっと暑くなってきました････

５V電源

ＧＭＣの電源含めて何かと5Vの電源を使うことが多くなってきたので，一番簡単なHT7750Aで作っておく。今回は100uHのコイルがなかったので，SMDタイプの47uHを使ってみた。今後，SMDは増えるうだろうなぁ･･
回路は基本どおり，だがタンタルはないから取り外し品の普通のケミコン。
テスキーでまわりを切り刻めばかなり小さくはなる。

この裏側に47uHを貼り付けてる。これに104の鼻くそより小さいコンデンサーを貼り付ければリプル対策になるかな。

一応特性を測ってみた。


【無負荷】　　　　　　　　　　　　　【100Ω負荷】
1.0V－5.02V　　　　　　　　　　1.0V－0.33V
1.5V－5.02V　　　　　　　　　　1.5V－3.19V
2.0V－5.03V　　　　　　　　　　2.0V－4.6V
2.4V－5.04V　　　　　　　　　　－－－－－
2.5V－5.04V　　　　　　　　　　2.5V－4.79V
3.0V－5.06V　　　　　　　　　　3.0V－4.99V
3.5V－5.08V　　　　　　　　　　3.5V－5.14V
－－－－－　　　　　　　　　　 4.0V－5.16V
負荷が入るととちょっと弱いかな･･･



ＧＭＣのカウンター基板でどれだけ電流が流れるか調べてみた。
5Vを実験用電源から入れて51mAmA程度。98Ωですか････
