昇圧基板 いくつかの実験

GMT J106γのための800~900Vの昇圧電原基板なんですが，難航してます。
まず，これまでの冷陰極管用のインバターを使った基板ですが，基板をシールドするとどのような変化があるかを確かめました。高圧がきていますので，いらなくなったプラケースに基板を入れて，その周りをアルミホイルで覆ってみました。

こんなふうに突っ込んだだけです

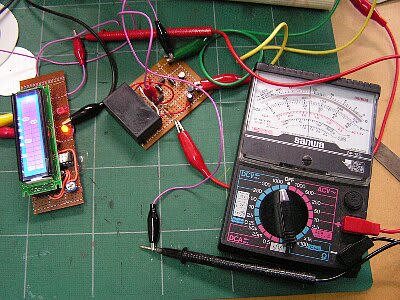

電圧は約840V，覆ってみると明らかな変化があります。ただし，まだ1000台とカウント数は大きい。
これで，配線を最短にすれば何とかなるかもしれません。具体的にシールドはどうするか。

もう一つ，新たな昇圧基板を検討してました。

中国製モジュールを使った昇圧基板。tomonさんに提供していただきました。

200Vのツェナーを4つで800Vのフィードバックをかけた定電圧回路です。ところが800Vが出ない。アノード抵抗(10MR)前で440Vやっと。ツェナーを4連して抵抗が増えたせいでしょうか？念のために，もう一つZDを増やして1000Vとしてみました。その結果は，640V程度。目標とする800Vが出ません。この辺はまたお師匠さんに教えていただくとして，中断します。


440Vでは全くカウントしません。

ZD200V×5でも640V。5V入力部分の抵抗4.7ｋΩを3.3kに変更しても変化なし。

5V入力部分の抵抗4.7ｋΩを3.3kに変更しても変化なし。
高圧のZDは今なかなか手に入らないようですが，ZD300V×3を検討するつもりです。
とりあえず，再現性を高めなければなりませんので，いろいろな方法を試します。
