40W型直管LEDは直るか？

もう10年くらい使ってきた40W直管型LED(調べたら2014年購入でした)，以前からLEDが点灯しない箇所が増えてきました。

これが点灯の様子です。



外して中身を見てみることにします。

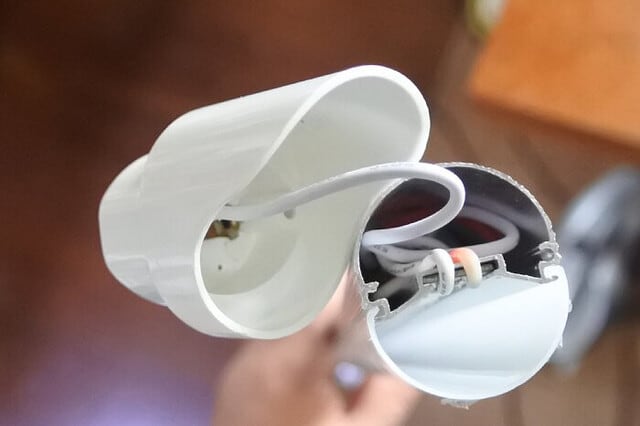

幸い，管の両端は接着でなくネジ止め式でした。

アルミのケースはそのまま放熱板になっています。その空間にスイッチング電源でも入っているんでしょう。でも，開けられません。

電源は両端から取るようになってます。

細長いLED基板はヒートシンクに接着されて抜けません。

ポリカの拡散板を取り除いて点灯の様子。

LED4つ並列のブロックが24列。直列だと点灯しなくなるので，並列のようですね。分解できないのが残念。



点灯しないLEDのところにマークを付けて，交換を試みます。

点灯しないLEDはレンズのなかが黒っぽくなってます。他の製品でどうかは分かりませんが，，，.これを取り外します。

半田小手2本で挟んでと思ったのですが，ハンダ自体があまり見えないので，ヒートガンでやってみます。

取り外したLEDの残骸とランド。





レンズ部分が割れたりしますが，なんとか取り外し完了

代わりに取り付けるLEDなんですが，4*3mm程度のもはありません。同じ白色系ならVfも同じ程度だろうと，3*1.4mmのNSSW157T(20個200円)を使ってみます。一応ニチア製　150mA。

ヒートシンク直結なので，0.8mmのヤニ入れハンダではうまくランドに乗りません。

昔買ったクリーム半田がまだあったので，これにフラックスを足してよく練って載せてみました。

で，試しに半田小手を当ててなんとか取り付けました。この次やるときは，ヒートガンでもやってみようと思います。

右がクリーム半田を載せたところ，左がハンダ小手を当てたあと。



チェックのため，15V20mA程度の電源で確認。4個光ります。



一通り終わったので，スライダックを取り出して，100Vまで印加。

一応LEDの交換完了です。



元に戻して，天井に取り付けたら････

え～～？　1ブロック4個のLEDと，交換してないLEDが2つ点かなくなってます。この写真はわかりやすくポリカを除いて撮った。

不思議？？　点かないブロックはここだけ通電すると点くんです。熱で導通が微妙になったかな？？

あとはばらして(壊さないとばらせない！)配線の様子を見ないとダメですね。

面倒くさくなったから今日はやめます。

1000円もすれば新品が買えますので(保ちは分からないけど･･･)，新品にした方が世話がないかな？

うまくできなかったので，ドット疲れが！　アッチィ～し！！



同じようなLED管があと3本ありますので，暇見てばらします。今度はヒートガンで，，，壊すかな･･･
