SUB2の充電回路の電圧降下の主犯に目星をつけた (2018/12/29)

　時間をかけてやっと出来上がった充電切り替え回路だが、ちょっとエンジンをかけてSUB1とSUB2の両方に充電してみたところ、SUB2の電圧がちょっとおかしい。20A充電して0.7Vほど電圧降下がある。SUB1の側なら20Aなら0.4V程度なのだ。

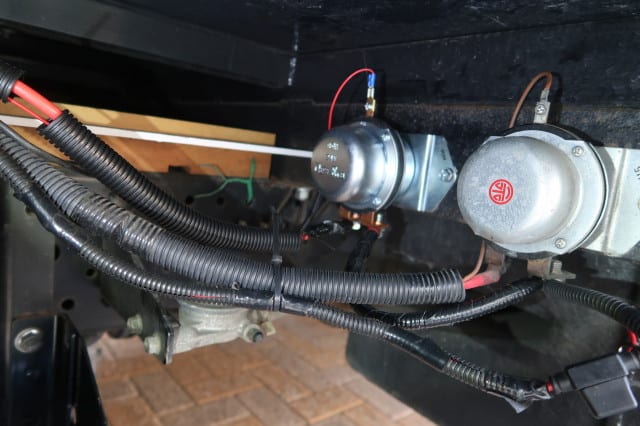

　問題の一つは下の写真の右奥のターミナルで、ここでSUB2からのケーブルを中継している。確認時点ではインバータの取り付け前だったのでターミナルのボルトを仮締めしていた。



　だが、電圧降下の主犯は想定外の所にいた。



　それがこいつ。80Aのブレーカーだ。15Aの電流を流して0.2V電圧降下がある。抵抗にして13mΩだ。



心配していたバッテリーリレー(走行充電リレー）は0.013Vだから1mΩ以下。公称1.5mΩ以下とというのは伊達ではない。

　ブレーカはこんな小さなケースの中に接点開閉機構を入れているのだから、それなりにロスもあるだろう。それならそれで手だてはある。80Aのヒューズに置き換えればいいのだ。

　もう少しSUB2が放電したら充電電流も大きくなるし、もっと広いところに行って正確に測定してみよう。
