レコード針先端のダイヤモンドチップが欠損した！

久々にレコードを聴いていたら、1曲目の終わり辺りで急に「ザラザラ」と異音が出始めたので、一度ピックアップを戻し、針の先端を掃除してから再度再生してみましたが、やはり「ザラザラ」と異音を発し、よく聴くと隣の溝も同時に再生している様にも聴こえる。

これはいけない！と針を予備の物に交換し再生したところ異常なし。

そして先ほどの針の先端を観察してみると、この通り。

拡大写真 ↓

何と、先端のダイヤモンドチップが無くなってクレーター(白く写っている所)が出来ています。



こちらは、正常な状態の針先。綺麗ですね。



比較すると一目瞭然です。

こんな事ってあるのですね。

そう言えば、今日は聴き始めから「何だか歪っぽい音がするなぁ。」と思っていました。

こういう事だったのですね。

どの位使い倒したのだろう。。。新しい交換針を手配しなくては、、、。



実は、これからプリアンプのEQアンプ部の改良を計画しているので、取り敢えずは現状の音を確認しておこうと思った矢先の出来事です。

我が家のEQアンプの回路構成は、名機と誉れ高いMarantz #7型ですが、現状の回路図を眺めていたら、見直しが必要なところが見つかりました。



レコード再生用交換針を購入。～Shure VN35HE～

SHURE V-15 TypeⅢ用の交換針を購入しました。

レコード再生を始めてから、これで５本目です。

交換針はVN35＊です。以前からJICO製を購入しています。

今まで、「SAS針」「S楕円針」「楕円針」「丸針」と購入して来ています。

前回の「丸針」も良かったのですが、寿命が短そうです。

そこで、今回は今迄使ってきた中から、コスト、音質、寿命の点から「S楕円針」にしました。

S楕円針は、ShureのVN-35HE相当です。HE=Hyper Ellipticalの略です。

さっそく針先の拡大写真を撮りました。

流石に新品ですね。とても綺麗です。

参考までに今迄使ってきた物と比較してみます。

JICO社の説明によると「再生可能時間：約400時間」と有ります。

私はおそらく400時間以上は使用していますが、まだ充分に使えそうです。音質的にも良好。

しかし今後高騰したり入手難になりそうなので、今のうちに購入しておきました。

これで安心して引き続きレコード鑑賞が出来そうです。

因みに、流石に丸針や楕円針は寿命が来ている様です。音質でも判断出来ます。



なお、JICO製の交換針はAmazonからも購入が可能です。

JICO レコード針 SHURE VN-35HE用交換針 Sダエン針 192-VN35HE ⇐クリックでAmazonに移動が出来ます。   日本精機宝石工業株式会社

かなり需要がある様で、絶えず在庫数が増減しています。



(2020.07.04 追記)

マイクロスコープについて問い合わせがありましたので、参考までに情報提供します。

私が使っている物はこちら(←クリック)ですが、すでに生産終了となっています。

それに替わるものとしては、こちらになるかと思います。

デジタル顕微鏡 USB電子顕微鏡 マイクロスコープ カメラ 8枚LEDライト 最大1600倍数 高解像度 3-In-1コ... 【最大1600X倍数・高解像度】光学倍率ズームが1600倍まで拡大できて、肉眼が見えない微小物、粒子の世界...   ←クリックでAmazonに移動が出来ます。

メーカー違いで似たような物が幾つか有りますが、価格は2,500円程度ですね。



偏心と音の揺れ ～レコード再生は難しい～

やはり気になるレコードのワウ・フラッター、音の揺れ。

アンプの性能が良くなったためか、以前よりも余計に気になる。

気になり出したら止まらない。原因究明しなくては精神的に落ち着かない。



そこで取り出したのが、「DENONのテストレコード」。こんなレコードを持っていた事をふと思い出した。

12インチ(30cm)　45回転　PCM録音です。

このレコードをひと通り再生してみました。

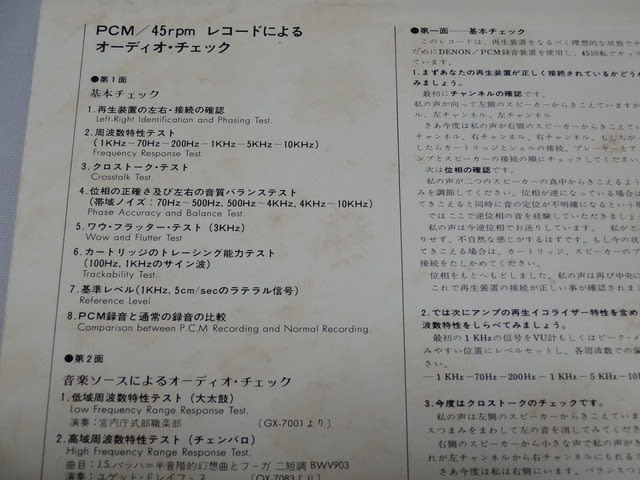

それぞれのテスト項目毎に評価の説明があります。

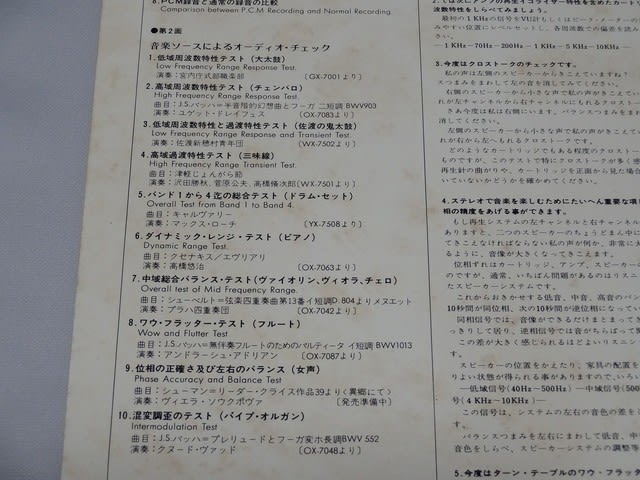

B面は、実際の音楽ソースによるチェックになっています。

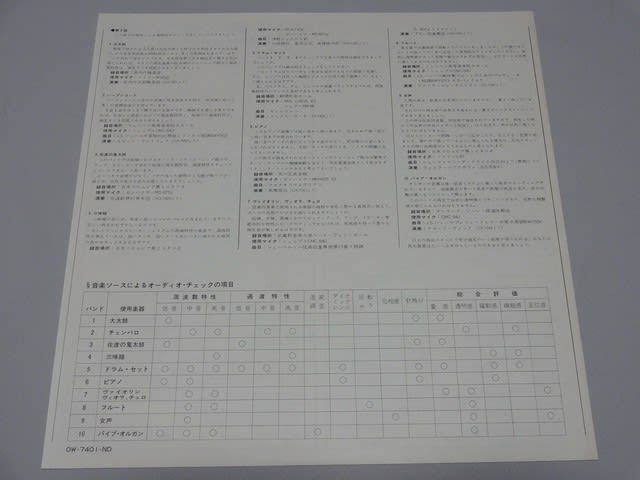

内には、写真では見難いですが、音楽ソース毎のチェック内容が記載されたリーフが入っています。

今回の音揺れチェックは、A面の5番目の項目。

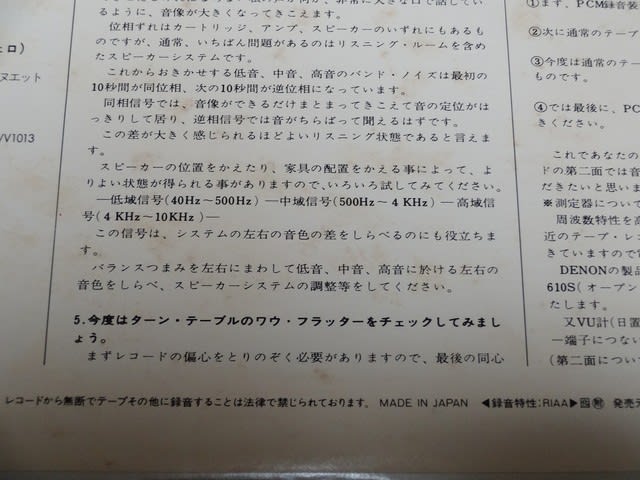

ワウ・フラッターの項目では次のように解説があります。写真の下の方から。

下の写真の上に続きます。

「人間の耳は3kHz付近の音に対して一番敏感ですので、この信号で殆ど音の揺れが感じられない様であれば、音楽を再生する上では全く問題ないと考えてよいでしょう。」---3kHz ラテラル信号--- と書いてあります。

なるほど～、、、。

で、実際に再生して、耳を研ぎ澄ませて聴きましたが、全く問題なさそう。

これは、どうも再生系、システムには問題がなさそうと判断。

となれば、次は音源、レコードそのものに原因があるのではと思い、揺れの目立ったレコードを再生してみる。

再生したレコードは「Time after time / Cyndi Lauper」のシングルEPレコード。

言わずと知れた名曲です。なのに音揺れが発生。悔しい～。

顕著なのが、バックのストリングスの音です。音程がフラフラします。

ふと、再生している間、トーンアームを見ると、カートリッジが左右の大きく振れています。

もしや、これが原因では？

何でもっと早くこれに気が付かなかったのか？曲に集中し過ぎたのか？

確かに、左右に振れる事で、線速度が本来あるべき状態(カッティング状態)から変わってしまっている。

揺れの原因は、円心のズレ。所謂音溝の偏心と考えられる。

しかも、音揺れは内周部分ほど顕著になる。内周ほど線速度が遅くなるため？。

このレコードはEP盤なのですが、ドーナッツ盤用のアダプターは必要なく、LPと同様にターンテーブルにセットします。

よく見ると、中心の穴とラベルもズレています。ラベルは最内周の土手に対してズレは有りません。加工ミス？。

取り敢えず機械的測定。溝終わりから中心穴外周まで「54mm」、反対側は「55mm」。1mmの差があります。

そこで、ターンテーブルの軸と中心穴の僅かな遊びを使って、出来るだけ偏心が無い様に盤をセット。

再生してみると、揺れは少なくなりましたが完全には無くなりません。　やはり、この偏心が原因です。

さて、どうしたものか。

穴を広げて、セットする都度に調整すると言う荒業もありますが、今後の事を考えレコード自体を買い直す事にしました。

参考までに、偏心については、ここにも書いてありました。



今回の事で思ったのですが、レコード盤が反ってした場合はどうなのでしょうね？。反っているだけなので、トレースさえ出来れば、線速度は本来あるべき状態と同じ？

そこで、局部的にかなり反りの有るLPを再生してみましたが、音揺れは感じなかった。

因みに、このレコードは、以前のDP-1200では針飛びを起こしていましたが、今のトーンアームSME 3009では問題なくトレース出来ます。　さすが、SME 3009はトレース能力が高い。

しかしアームの上下運動を見ているとトレーニングには良さそうですが、少々可哀そう。過酷。(笑)



いやぁ～、レコード再生は難しいですね。　難しいから愉しみがあるとも言えますね。



レコード・プレーヤーのメンテ。 ～スピンドルに注油～

やはりヴィンテージ機器は定期的なメンテナンスが必要ですね。

私が使用しているレコード・プレーヤーは、トーレンスのTD320MkⅡというベルトドライブ駆動のターンテーブルとSMEのトーンアーム3009 S2を組み合わせたものです。

このプレーヤーは、２年前の購入時にメンテして以来、シェルの接点の掃除と回転数の確認くらいで、他は何もしていませんでした。

購入当時のメンテナンスの様子は、こちら(カテゴリー：レコードプレイヤー)に書いています。



ところが最近、気のせいかピアノなどの1小節くらいの余韻のところで違和感(揺れ)を感じる様になりました。アンプの性能が良くなったのでより明瞭に聴き取れるのか？はたまた私の耳が肥えたのか？

という事で、ターンテーブルのスピンドル、所謂プラッターの軸への注油をして見ました。

深い穴が有り、そこにスピンドルが刺さる様になっています。

使用したオイルは、以前と同じタミヤのメタルオイルを使いました。

タミヤ HOP-UP OPTIONS OP-508 メタルオイル     ⇐クリックでAmazonに移動が出来ます。



オイル充填後は、フラッターが減った様な気がします。さらにフロアーノイズも減って音楽そのものが、よりクリアーになった様な気がします。

オイルも種類が有り、それによって音質が変わるかも知れないので(そこまで違いが判るかな～)、色々と試して見るのも良いかも知れません。

恐らく両方とも多分にプラシーボと思いますが、何もしないよりは安心感が生まれ、気分的に落ち着きますね。

良いんです、プラシーボでも。プラシーボもオーディオを楽しむ上では必要な要素のひとつでしょう。

オーディオなんて自己満足の趣味ですから、自分が良いと思ったら良いのです。

あくまでも人間の五感ですからね。音の感じ方も人夫々なので、音質に絶対的なものは有りません。



レコード針の交換。～SHURE V15 typeⅢ用丸針を使う～

昨日のブログの続きです。

交換用レコード針(スタイラス)が届きました。

SHURE V15 typeⅢ用交換針VN-3G丸針です。

まずは、マイクロスコープを使って針先の観察。

新品ですので綺麗です。当然。

参考までに、以前使っていた楕円針(S楕円かも？)。

楕円針のほうが少しだけ細く尖っているかも。



新しい針をカートリッジV15 Ⅲに取り付けました。

因みにシェルはSME製、ワイヤーはZOOT「吟醸」(WEブラックエナメル＋シルク)です。



SME3009アームに取り付けレコードを再生してみました。

良い音ですね～。レコード盤の鮮度の高い音です。音が太くて私好みです。

実は、モノラル・レコードも数枚有りますし、これから少し集めようとしてるので、モノレコードをステレオ針で暫定的に再生するのにはこの丸針が良いのでは、という考えもあります。

将来はバリレラとかを購入して使いたいところですが、、、。まだその域には達していません。時期尚早。

	JICO レコード針 SHURE VN-3G用交換針 丸針 A040600
	←クリックでAmazonに移動が出来ます。
	日本精機宝石工業株式会社



	アナログリラックス吟醸リード：ジャズスタンダード
	←クリックでAmazonに移動が出来ます。
	ズートコミュニケーション



さて、次回はレコードのクリーニング方法について書いてみたいと思います。

最近は、過去からは変更してもう少し簡単に綺麗になる方法にしています。

それにしても、相変わらずレコード・ブームの様で、貴重盤はどんどん値段が高騰していますね。

欲しいオリジナル盤は数年前に買い漁っておいて良かったです。

今では金額的に手の出せない盤も有ります。



トーレンス(Thorens TD320 MkⅡ) + SME(3009 S2) ～おまけ その２～

今日は朝から地区の公園の一斉清掃に行ってきました。暑くも寒くも無く雨上がり後の草取りには適した天気でした。

草取りであれば、もっと効率的な方法があるとは思うのですが、住民で協力して行う活動の一環としては意義あると思いました。



さて、おまけのおまけとして、このトーレンスTD320のプラッターの重さを測定してみました。何かの参考になればと思います。

測定には今回新たに購入した以下の測定器を使いました。

	2g単位で、最大50kgまで計量可能、隔測式　デジタル台はかり スケール 電子秤 風袋機能、オートオフ機能
	←クリックでAmazonに移動が出来ます。

この測定器は、表示部が分離されており、被測定物を測定台に乗せても表示が隠れる事が無い所が大きな利点です。

10g以上、50Kgまで測定できて、測定範囲が広いです。10g以上と言っても風袋補正が出来るので、10g以上の風袋を乗せて測定すれば、2g単位の測定が出来ます。

品物を発送する時でも、これを使って重量の測定をしておけば、送料の概算が可能となります。



まず、純正のターンテーブル・シート(マット)の測定。508gでした。

アウター・プラッターの測定。2.14Kgでした。

インナー・プラッターの測定。804gでした。

これらを合計すると、508+2140+804=3452g=3.452Kg。

モーターは、約3.5Kgのプラッターを駆動していることになります。

スタートボタンを押してから、規定回転数に達するまで、33回転で約5秒、45回転で10秒くらいです。

まあ、そんな起動時間に関しては、ＤＪをやるわけでも無いので、どうでも良くてあまり気にしません。



このプレーヤーで聴き込んで行くと、得意とする音楽がもう少し分かってきました。

やはり、オーケストラ系などの大編成の音楽が得意の様です。

ジャズ系でもバックがオーケストラの場合は良い雰囲気です。バックとボーカルの分離が良く、ボーカルが浮かびあがってきます。ボーカルはエコーの効き具合、ビブラートの収束、息継ぎまで分かり、さらにマイクとの距離感まで分かる感じです。

カルテット等の少人数のバックでは力強さ、切れが少し足りないような。。。なのでロック系には少し不向きな様な気もします。ストリングスとか伸び伸びとゆったりとした音楽に向いている様に思います。

ただ、ロック系でもプログレッシブ・ロックの様な壮大な音楽には向いていました。

ギターでも、エレキではなく、アコースティック・ギターが得意な様です。バイオリン・ソロはどうでしょうかね。あいにく私はバイオリニストのレコードを持っていませんのでわかりません。

打楽器は少し不得手かも。ベース、チェロと言った低い音は得意かも。

こう考えてみると、低域、高域が得意で中域が多少不得手、アタックの強い音は多少苦手、音数が多い中での分解能は非常良いと言う事になるかも知れません。もう少し、色々な音楽を聴いてみたいと思います。

ただ、これは使用しているカートリッジ(私の場合SHURE V15 type3)やその他の環境にもよるので、一概に決めつけるわけにも行きません。あくまでも私のシステム環境で聴いた時の感想です。

トーレンス(Thorens TD320 MkⅡ) + SME(3009 S2) ～おまけ～

ターンテーブルの裏蓋を取り外した際に、サブ・フレームの吊り部分の拡大写真も撮りましたので、おまけ？として載せておきます。

拡大写真です。

全体写真です。

サブ・フレームは、この写真の様に3枚の板バネだけで支えられています。

写真の状態では裏返しているので、サブ・フレームが自重で下がり、スプリング・ユニットがサブ・フレームとメイン・フレームの間でぶつかっていますが、使用状態では、サブフレームは、プラッターの重みで下がり、サブ・フレームとメイン・フレームは完全に板バネだけで繋がれるように見えます。

しかし、上の拡大写真の下側の穴部分をよく覗いて頂くとわかりますが、実はメイン・フレームとは板バネではなく、ワイヤーで繋がれています。要するに、実質、このワイヤーだけで繋がれている事になります。この事により、メイン・フレームや外部からの振動が伝わり難くなっています。

サブ・フレームの高さは、このワイヤーの位置を表側からのネジで調整する事になります。良く考えられていますね。



先日のひと通りの調整以後、今まで聴きなれたレコードを聴き直していますが、やはり良いですね。

溝に刻まれた音の情報を可能な限り引き出して、静寂の中に音楽があると言った感じで長時間聴いても疲れません。と言うことは歪が少ないのだと思います。

やはり、ターンテーブルも、振動を排除することで、ここまで情報量の多いクリアーな音が引き出せると言うことを学習させられました。

ターンテーブルの役目とツボを押さえた設計、構造になっていると思います。

・力まかせにテーブルを回さない。最低限の力で回す。

・回転するレコードと針、トーンアームは同じ土台(ベース)の上に置く。

・振動源のモーターは、音を拾う部分とは構造的に切り離す。

・動力源のモーターは最低限のトルクで、プラッターの慣性モーメントに任せる。



SMEの3009S2に関しても、同じ事が言えると思います。溝を忠実にトレースして刻まれた音の情報を可能な限り引き出す事に徹しています。

その構造は、ダンプとか電子制御などに頼らず、いたってシンプルなナイフエッジのヤジロベエ方式です。

今まで聴けなかった反りの大きいレコードも楽々トレースしてくれて、やっと聴くことが出来ました。



ジャンルと問わず何枚かレコードを聴いた感想ですが、このプレーヤーは、音の情報量、分解能、低歪から言って、ジャズ、ロック系と言うよりは、むしろ大編成のクラシックのオーケストラ向きかも知れません。

フル・オーケストラを聴くと音場空間の広さや、それぞれの楽器の分離、定位の良さを感じます。



トーレンス(Thorens TD320 MkⅡ) + SME(3009 S2) ～回転数の調整～

レコードを聴いていて、同じ曲のテンポがCDに比べ少しゆっくりに感じたので、回転数の確認と調整をしてみました。

恐らく調整が必要だろうと、ターンテーブルを分解し調整が出来る状態にしました。

調整のためには、その都度分解が必要なところが厄介です。

今どきのプレーヤーなら分解しなくても表から調整可能、更にはクォーツロックで調整が不要なのですがね。

でも、これがまたアンティークでマニアチックで良いですね。愛情を込めて調整しなさいって事かな。

裏蓋を開けて、基板を外しました。

念のため、電解コンデンサの膨らみ、液漏れを確認しましたが、大丈夫な様です。

この機種は、元々、エンド検出、オートリフトアップ機能があり、それが右側のコネクタからの出力と思うのですが、取り払われています。この機能が悪戯すると言って、態々取り外して使われている方もおられる様です。

調整は、基板の左端にある2個の半固定ボリューム(SVR)で33回転と45回転をそれぞれ調整します。

下の回路図から読むと、P1が33回転、P2が45回転の調整用ボリュームの様です。



調整には、FIDELIXさんがWeb上に掲載されていたストロボスコープを印刷して使用させて頂きました。

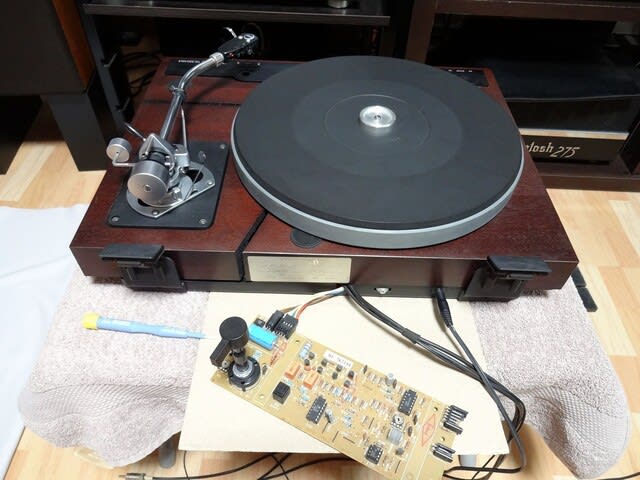

ボリュームを裏から調整するのは大変なので、基板自体をターンテーブルの横に取り出しました。

ストロボの光源は、LEDの豆電球を使いました。AC駆動で私の地域では周波数60Hzです。

調整風景は、こんな感じです。

これで、ゼブラのゲージが流れない様に、ボリュームを調整します。

調整前は、少し流れていたので、33rpm、45rpmとも再調整しました。

調整後は、良い感じになりました。

タコメーター(回転数計)を使えば、もっと正確に調整できそうですが、私は絶対音感も持ち合わせていないので、これで充分です。



ターンテーブル(Thorens TD320Ⅱ)+トーンアーム(SME3009) ～モーター駆動系のメンテナンス～

先日購入したトーレンス TD320 MKⅡのモーター周りの分解掃除とオイル注入を行いました。

分解してよく見ると、モーター部分のプーリーの構造は、この様になっていました。

分解前です。

六角レンチを使い2本のビスを緩め、プーリーを外します。

右側の金属蓋の裏側にフェルトが張り付けてあります。これが後に述べるクラッチの役目となります。(写真を撮り忘れました)

この金属蓋はモーターの回転軸に固定され、プーリーはサブ・プラッターとベルトで繋がれます。

バネが出てきました。サスペンションに相当します。さらに、下の円板も外します。

全部を取り外したところです。金属製円板が汚れていたので無水エタノールで洗浄しました。この金属製円板の裏側にはプラスチックのリングが付いています。

モーター軸に少量の注油をしておきました。

オイルは、タミヤ製のメタルオイルを使用しました。ノズルが付いているので狭い所の注油にはとても便利です。このオイルは本来ミニ4駆、ラジコン等のモーター等に使うオイルですが、Made in Japanの素晴らしいオイルです。個人的にはターンテーブル専用オイルの代用として充分と思います。

	タミヤ HOP-UP OPTIONS OP-508 メタルオイル
	←クリックでAmazonに移動が出来ます。
	タミヤ(TAMIYA)

再度、組み戻したところです。綺麗になりました。

サブ・プラッターを取り付け、ベルト掛け、メイン・プラッターを取り付け、マットを乗せて、いざ動作させてみると、シュルシュルという音と共に回転を始めます。

そして、以前の回転始めのギュギュという音がしなくなっています。 サブ・フレームがブルっと揺れる事もありません。

調べてみると(構造から言っても)、これが本来のあるべき姿、動作なのです。

そう、トーレンスのターンテーブルには、クラッチ機構が付いているのです。これもトーレンスの特徴！

プラッターが重いので、モーターの回転を上蓋の裏のフェルトをクラッチとして滑らせながら、徐々に回転をあげて行き、プラッターを本来の回転数に持っていくのです。

下側の金属板はモーター回転軸に載せてあるだけなので、これもクラッチの役目をしています。

そして、この上下2枚板のクラッチをスプリング(サスペンション)で結んであります。

と言うことは、このサスペンションの強さ(テンション)でもクラッチの効き具合が変わるのでしょうね。

単純だけど、よく考えられた機構です。この機構が入手した状態では経年で固着していた様です。

モーターの駆動力(トルク)を最小限にして、あとはプラッターの慣性力に任せる。それでいて、回転数の制御は電子回路で行う。余分な動力源は音質に影響すると考えたのでしょうかね。

分解してみて、あらためて、このメカニズム、音質に対する考え方に感心しました。

エンジニアの心を擽ります。

ターンテーブル(Thorens TD320Ⅱ)+トーンアーム(SME3009) ～トラッキング・エラー調整～

トラッキング・エラーを調整しました。

調整用のゲージは、ある方がSMEトーンアームのトラッキング調整用としてネットに上げておられたシートの中から3009用を使いました。

SMEの理論的解説から、自分で計算してゲージを作成されたそうです。ありがとうございます。

そのシートを使った調整後の様子です。

〇オーバーハング：17.8mm



〇トラッキング・エラー

中心から離れた2箇所ポイントでカートリッジが平行になっていると良いらしいです。

このポイントでカートリッジが平行になっていると良いらしいです。

・66.1mmポイント：大丈夫そうです。

・120.7mmポイント：大丈夫そうです。



調整後の音質変化は、ほとんど感じる事が出来ませんでした。



それよりも、このプレーヤーは暫くお休みされていたのか、使い込めば使うほど音が良くなっていきます。

ケーブル等が馴染んで来たのでしょうね。

このプレーヤーから出てくる音は、ほんとに瑞々しいです。音が生きています。



アナログ機器は、丁寧に調整すればする程、音質が良くなって行くので、この過程が楽しいですね。

ああでも無い、こうでも無いと試して、前進、時には後退、これが、オーディオの醍醐味ですね。

そして新しい発見や出会いがあると、またテンション・アップ！　嬉しくなります。

研究が尽きる事がありません。日々邁進！。
