カセットボンベの圧力は凄い！

２０１５／０８／１５（土曜日）　曇り時々晴れ午後一時激しい雨


先日、川原で模型スチームエンジンボートを走らせて遊んだが、ボートを陸に上げて
ボイラーを停止させて（バーナーのガス栓を閉めて）待機していたら、ボンベから
ガスを引き込むためのシリコンチューブ（外径７ｍｍ、内径４ｍｍ、肉厚１．５ｍｍ）が
「パンッ！」と音を立てて破断してしまった。
嘗て（かつて）、工作友人から「カセットボンベの圧力は相当高圧である。」と聞いたが
まさか、かなり肉厚のあるシリコンチューブが破裂するほどとは思わなかった。
ガスの配管を全て金属配管にすれば良いのだけど、可撓性を持たせる部分はチューブに
頼ってしまう。
そこでシリコンチューブの耐圧を増す方法を実験してみた。

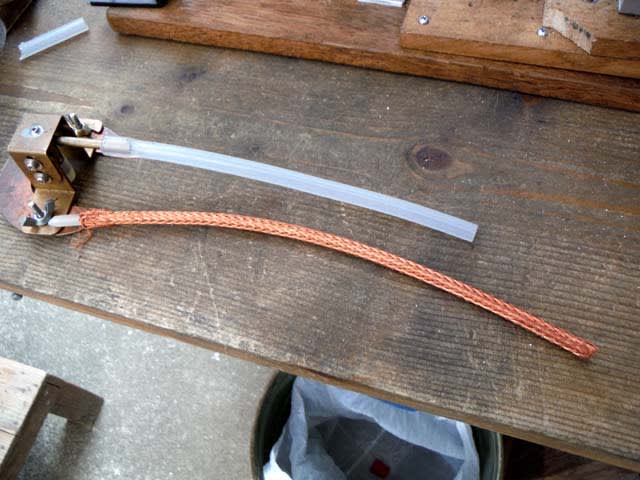

↓　高圧ホースなどには金属製の編組で包まれたものがあるが、それを真似てみた。
　　　編組には同軸ケーブルの外部導体（細銅線の編組）を流用した。　

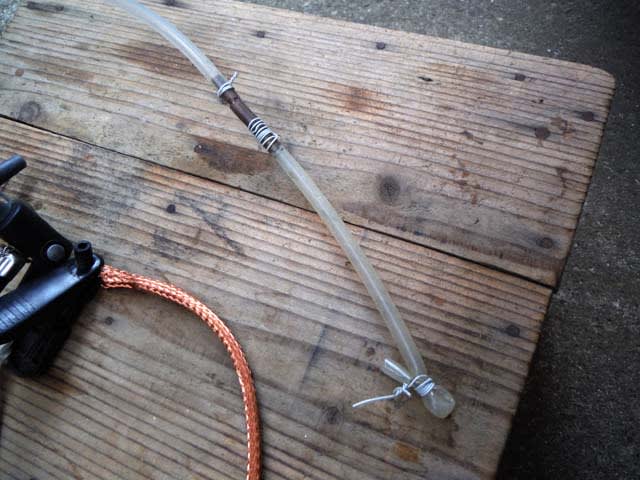

↓　シリコンチューブはどのくらい膨らむのか実験してみた。　
　　　チューブは外形６ｍｍ、内径４ｍｍ、肉厚１ｍｍ。
　　　自転車用空気入れで空気を押し込んだ。



自転車用空気入れを普通に押して空気を入れるだけでシリコンチューブは膨らんでしまう。
もっと力を入れれば大きく膨らんで破裂するだろう。　でも怖いから止めた。


その様子を動画でご覧ください。






圧力をかけても細銅線の編組で覆ったシリコンチューブは大きくは膨らまない。
一方、裸のチューブはぷっくりと膨らんでしまう。
この細銅線編組でも耐圧補強になるようだ。

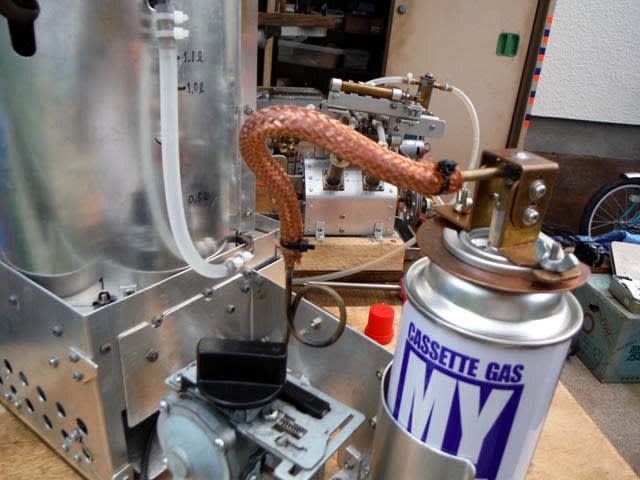

↓　カセットボンベからガスを取り出す部分のシリコンチューブに、同軸ケーブル（５Ｃ２Ｖ）の
　　　外部導体（細銅線編組）を被せて耐圧を増してみた。








シリコンチューブは少し硬くなってしまい、ボンベに取付けにくくなってしまった。
こんな方法で耐圧が増したかどうかはわからない。
まっ、バーナーの火を消したら（ガス栓を閉めたら）面倒がらずにガス取り出し金具を外して
カセットボンベと切り離しておくのが一番肝心だと思う。
