３×３Mワークスペース ～内部（２）

作業小屋の内部完成です
カウンターの下に間接照明を取り付け直接目に光を受けない工夫をしています。

3×3Ｍ　WORK　Space（サザン・ワークスペース） - べんりや日記

３ｍ×３ｍの作業小屋です最近は夏の暑さと冬の寒さが厳しくなり、従来の「スチール製物置」だと室内環境も過酷な時代となっています。鋼製の仮設住宅...

3×3Ｍ　WORK　Space（サザン・ワークスペース） - べんりや日記



この建物は用途としては「作業小屋」です。夏の猛暑や冬の極寒の悪環境でも作業を快適に進められるように、持てる最大限の工夫をこらしました。
LEDの光源が直接目に当たると、作業に支障をきたす為、天井の分散光源と間接照明を意識しています。
また、最近は昼光色もLEDで再現できるようになったので、目に優しい光の実現も可能となってきました。



お客さんの描いたイメージ図


流し台を設置
ここには水をかけながら研磨するグラインダーを設置するので、既製品流し台を流用しています。
作業のしやすい高さに合わせて水槽の中に高さ調整の台（木製）を作成しました


木製台の上にグラインダーを置くとこんな感じです
窓際のカウンターの下に間接照明を取り付けて、作業がしやすいように工夫しています

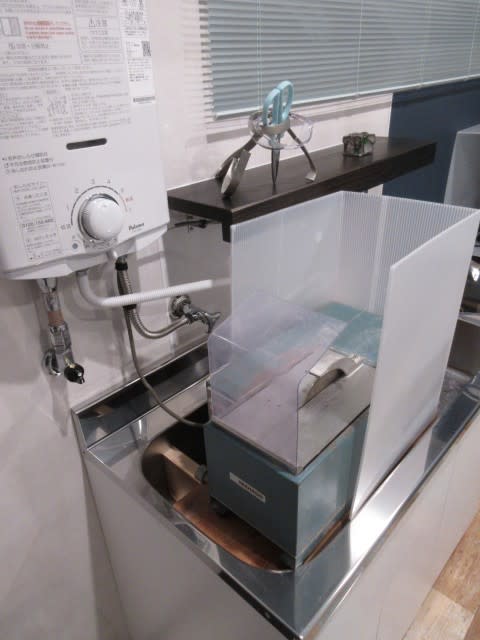

瞬間湯沸かし器のノズルにて給水を行う計画です
お客さんが手製の飛散防止カバーを周りに取り付けています

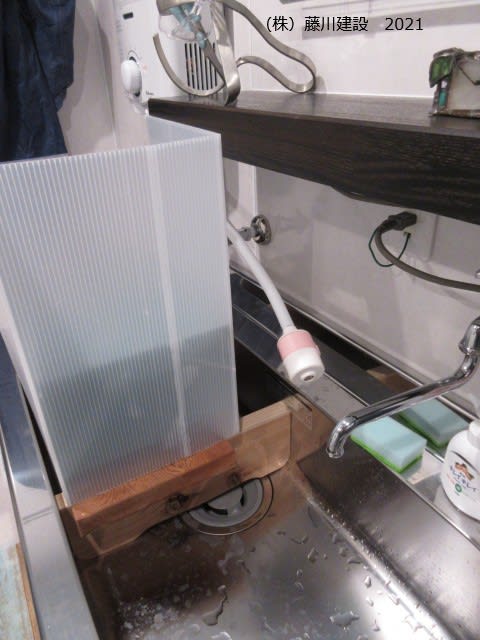

裏から見ると、木製台の上にグラインダーを置いて高さ調整しているのが分ります
この辺りは「歯科医院」の施工時のノウハウが役に立ちます。

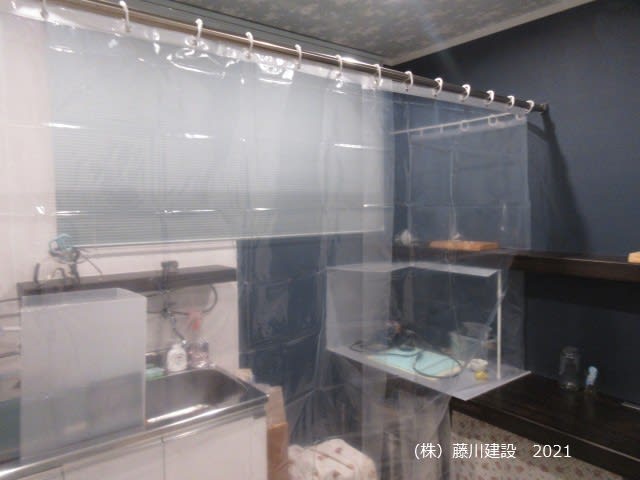

シャワーカーテンを取り付けて、更に作業時の跳ね返りを防止


エアコンを設置しています
今まで風除室で作業をしていたため、夏は猛暑、冬は極寒の中での苦しい環境下だったとの事。
効率化が望めます


完成時期に雪が降りだしたのでした


ここで紹介仕切れないほどの隠れた工夫が各所に網羅してあります。
長年、家づくりに携わり、ノウハウが蓄積されているのですが、随時ご紹介していきたいと思います。


内部（１）です

３×３Mワークスペース　～内部（１） - べんりや日記

お客さんの作成した模型通りに内部施工を行っていきます。3×3ＭWORKSpace（サザン・ワークスペース）-べんりや日記３ｍ×３ｍの作業小屋...

３×３Mワークスペース　～内部（１） - べんりや日記



建て方までの様子です

３×３M　ワークスペース　～建て方 - べんりや日記

３ｍ×３ｍの作業小屋の建て方を行いました作業小屋の設計も決まり、晴れ間の多い季節のうちに基礎が終了して建て方を行いました。お客さんの精進の良...

３×３M　ワークスペース　～建て方 - べんりや日記



外部工事です

３×３Mワークスペース　～外部工事 - べんりや日記

ミニ・ワークスペースの外部工事の様子です作業小屋でも普通の家の建て方を行っています建て方が終了し、外部工事の工程の様子です。年末になると雪の...

３×３Mワークスペース　～外部工事 - べんりや日記



家づくりコレクション「いえコレ！」

もくじへ・・

３×３Mワークスペース ～内部（１）

お客さんの作成した模型通りに内部施工を行っていきます。

3×3Ｍ　WORK　Space（サザン・ワークスペース） - べんりや日記

３ｍ×３ｍの作業小屋です最近は夏の暑さと冬の寒さが厳しくなり、従来の「スチール製物置」だと室内環境も過酷な時代となっています。鋼製の仮設住宅...

3×3Ｍ　WORK　Space（サザン・ワークスペース） - べんりや日記



作業小屋と言えど、内部の居住環境を考えると、住宅と同じ仕様で施工していく必要があると考えます。
震災時などに建設された応急仮設住宅では鉄骨造の上に断熱が不十分で夏も冬も居住性が悪かった経験があるからです。
（あくまでも応急なので仕方がないのでしょうが・・）



小屋組み
外部を塞いで、内部は骨組みのままです
配線工事が終了し、これから内部造作になります


床下地
筋違い等への金物の設置が終了しています


【ウッドショックにより県産材使用に制約がありました】
この年は、新型コロナウィルス感染症の影響もあり、世界的な木材不足となって、木材価格が急騰。国産材がその分、大都市圏に集中してしまい、新潟県では県産材も手に入りづらい状況となりました。
県産材が高価・・というよりも手に入らない状況です。
構造材は土台が国産檜。床下地廻りに国産杉。柱も国産杉、構造材が米松を中心とした輸入材。屋根タルキは２×４材料・・
輸入材が無いと言いながら、米材をすすめてくる材木屋さん・・いったいどういう状況なんだ？？

ウッドショック下では、材料の選択も自由にならない。

「材料屋さんが持っている材料を使うしかない」

せめてもの県産材は、胴縁、間柱などの下地材・・

「それでも使える県産材は、高くても買って、とにかく使おうよ」

そういう姿勢で臨んだ年でした。



天井
省エネ住宅のグラスウール100㎜二重＋ポリシートが標準になりました。


カウンター材加工風景


カウンター加工終了


カウンターの組木の収まり
ビス打ちや糊付けだけでは反ったときに割れが入るので、
こういう埋め木を使います


カウンター上下の通線のためのカバー


丸形通線カバー
カウンター部には通線孔カバーの他、間接照明など、持てるノウハウを結集しました


カウンターの設置


ボードを貼って、カウンターを塗装しました
水がかかる作業でも耐えられっようにアクリル塗装にしています


グラインダースペースには化粧ボードを貼りました
ここに水槽（キッチン）が設置されます



建て方までの様子です

３×３M　ワークスペース　～建て方 - べんりや日記

３ｍ×３ｍの作業小屋の建て方を行いました作業小屋の設計も決まり、晴れ間の多い季節のうちに基礎が終了して建て方を行いました。お客さんの精進の良...

３×３M　ワークスペース　～建て方 - べんりや日記



外部工事です

３×３Mワークスペース　～外部工事 - べんりや日記

ミニ・ワークスペースの外部工事の様子です作業小屋でも普通の家の建て方を行っています建て方が終了し、外部工事の工程の様子です。年末になると雪の...

３×３Mワークスペース　～外部工事 - べんりや日記



家づくりコレクション「いえコレ！」

もくじへ・・

３×３Mワークスペース ～外部工事

ミニ・ワークスペースの外部工事の様子です
作業小屋でも普通の家の建て方を行っています


建て方が終了し、外部工事の工程の様子です。
年末になると雪の心配もあるので、少しでも晴れ間があるうちに外を塞がねばなりません。

3×3Ｍ　WORK　Space（サザン・ワークスペース） - べんりや日記

３ｍ×３ｍの作業小屋です最近は夏の暑さと冬の寒さが厳しくなり、従来の「スチール製物置」だと室内環境も過酷な時代となっています。鋼製の仮設住宅...

3×3Ｍ　WORK　Space（サザン・ワークスペース） - べんりや日記



「作業小屋」と言えども、外部の施工をしっかりしておかないと、雨漏りの恐れが出てきます。
今回は三角屋根で、屋根の細工も通常とは少し工夫が必要です。
五重塔の屋根のような形状になるのですが、頂点に棟冠を取り付ける必要があります。



建て方直後の状態です


屋根下地を施工します
野地板に構造用合板、その上に下地ボード、そしてアスファルトルーフィング（防水材）の順です
勾配が急すぎて立ってるのもやっとです


屋根の下葺きがほぼ終了しました


鉄板屋根材を貼っておおよその形ができました
これで雨に降られても安心


今回は隅木を笠木で巻きます


外壁に遮熱防水紙（透湿防水シート）を貼ります


外壁下地の外胴縁を打ちます


外壁下地が完成。ここに外壁の仕上げ材を貼ります


霧除けはシンプルな形にしました。
当初は既製品を使う予定でしたが、積雪に耐えられない懸念があり、木下地で起こしました。


軒裏
通気用のステンレスネットを貼っています


外壁を貼りました
これで外部は完成です
