季節は春
でございますが、
今頃、床暖房といいますか、床暖房に使っているボイラーについてです
暖房についてはこれまでも何度か書いてきましたが
私達家族は、昭和51年築の離れを平成16年に全面リフォームして暮らしていまして
暖房は全館（１階も２階も土間も）２４時間床暖房（温水式）
という贅沢にも思われるような暖房方式をとっております
（伝統的建造物である江戸時代末の主屋には暮らしていません。外観の保存修理工事は一応やりましたけど、まだ内部は未工事なので事務所として仮設的に使用してるだけ
）
暮らしている昭和の家 取りあえずビフォーアフター↓
リフォーム前のパーケットフロアーの上に
温水床暖房パネルを敷設し、その上に新たな床を張りました。
実は玄関土間にも床暖房を入れています。
と言う事で、我が家は
物入れとお風呂以外は、全てに床暖房が入っているのでした
各部屋、こんな感じでね。
なんでそこまでやるんだ、、、と思われる方もいらっしゃるでしょう。
私達の暮らす長野県東御市は、H25年省エネ基準地域区分からみると３地域（H11年基準時はⅡ地域）で
函館や盛岡と同じくらい寒い地域。
で、
北国育ちの私、（H25年省エネ基準 １地域）
元々、暖房に対する考え方が本州とは違うかもしれません。
とてもじゃないけども、この寒い３地域の東御市で、
伝統的な（昭和も入る）住まいに、炬燵とちょっとの暖房器具だけでは
寒い寒いとウルサイ根性無しでございます
そういう事もありまして、寒冷地における家づくり、特に古民家の改修、リフォームにおいて
出来るだけ効率良く、そして温かく感じる家を作ろうと、自宅でいろいろ試みている訳なのです。
（贅沢しているのではなく、投資という事で！お許しを
）
そうこうしているうち、暮らし始めてもう１０年近く経ちますが
室内環境はバッチグー
で、
結露もほぼ皆無 （お風呂は結露しますケド）
カビなどに悩まされる事もなく、快適ではあるのですが、
床暖房に関しては、燃費が、、、
我が家に関しては、断熱改修が甘かったので
私たちの設計事例のお宅に比べると、格段に燃費が悪いのでした
（医者の不養生みたいなものね）
温水を作るボイラーは初期投資の少ない灯油ボイラーでして、、、
灯油の消費量が・・・
更に、ボイラーも１０年経つと
そろそろ調子が、、、（１回修理しました）
いつ壊れてもおかしくない状況です。。。
それで、という訳ではないのですが、
昨年2014年の１月に
実は床暖房用として薪ボイラーを購入
したものの、、、
設備屋さんが忙しがって、なかなか来てくれなれず、（我が家だけでなく現場もでしたがっ
）
結局、未接続なまま2015年まで丸１年過ぎてしまったのです
今年もまた使えないのか、と諦めモードだったところ、今年に入って間もなくした頃、
ようやく接続してもらう事が出来まして
2015年1月30日には念願の火入れとなりました
取りあえず、
ボイラー室を作る費用もスペースも無いため雨ざらしで設置。
ですが、
これはおススメしません！ボイラー室は作った方が絶対にいいです！
（既に経験談となってしまった）
ボイラーの上部を開けてみると、こんな感じ。
ここに水が入ります。
熱交換コイル２つ。
一つは床暖用、もう一つは給湯用。
取りあえず、床暖房用のみ使えるようにして
給湯用は後日という事に、、、（←今年の夏までに接続できるのかしらん）
で、いよいよ火入れ☆（２０１５．１．３０）
こんな裏庭にボイラー設置したので床暖温水の行き帰りの管の保温性をどうするかってことになり
いつも設計で採用しているブリジストンのヒーターガイド付きCD管を使い、
更にそれを排水用の塩ビ管に納める、というのを考えた旦那さんでした。
見た目が悪くていけないんですが、やりようもないし、費用も無いので
取りあえず良しとしましたデス。
このように今年から灯油ボイラーと薪ボイラー併用のハイブリッドな床暖房システムになった訳なんですが
一番気になる燃費は？ です。
まず、今まで灯油だけで全館２４時間暖房をしている時は、
灯油の消費量 凡そ１日 ９ℓから１２ℓくらいでした。
（敷設面積 約25.5坪の床暖房）
↓
それが
薪ボイラーを稼働すると
床暖房に使った灯油の消費量は、１日平均、凡そ0.7リットルになりました！わーい！
（灯油量が分かるように計測器をつけているので、だいたい合っています）
一日中、薪ボイラーの火の番が可能ならば、
灯油量は０になるのでしょうが、
就寝中は薪をくべる事が出来ないため、薪ボイラーの熱交換用のお湯の温度が下がってしまい、
灯油ボイラーが稼働。
そのため、どうしても一日0.5～１リットルくらいの灯油を使ってしまいます。
これが日中、現場へ出掛けたりして
火の番が出来ない場合も、湯温が下がり
灯油ボイラーが自動に稼働します。
つまりは
手動の薪ボイラー と 電気制御されてる自動の灯油ボイラー のハイブリッドシステムで２４時間暖房を可能にしているという状態なんですね。
実際、薪ボイラー側の湯温が４０℃を下回った時に、灯油ボイラーが稼働してしまいますので（設定上）
湯温を４０℃以上にキープするように薪くべしないといけません。
しかし、屋外露出で設置しているので、湯温が長時間保てない。。。
３～４時間で４０℃を切るくらいまで冷めてしまうのでした。（２月頃の極寒気の場合）
この２ヵ月間程使ってみて（慣れてきた
）
だいたい湯温を６０～７０℃程にしておくくらいが丁度良い感じでした。
でも寝る前は、出来るだけ湯温を長く保たせるために１００℃近くまで焚き上げる事もあります・・・
あーなんか薪が勿体ない感じ
それでも結局は、就寝中に湯温は下がり、どうしても灯油ボイラーが動いてしまいます

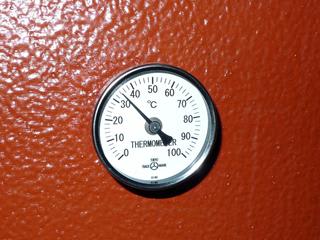

このくらい湯温が下がってしまうと、灯油ボイラー稼働します。
夜中、－５℃～－９℃くらいの寒い外気にさらされて
早朝に温度計を見ると、
３３～3４℃を下回る事が何故か一度もありませんでした。
この薪ボイラーの中には水が入っているので
火を焚かなければ湯温は下がり続け、
屋外ではいずれ水が凍ってしまうのでは！という懸念が最初ありました。
でも実際にこの２ヵ月間程、使ってみて
３４℃くらいまでしか下がらない。
？？？ あれ？
後でよーくよく考えると、
床暖房の温水（不凍液）がこの薪ボイラーの中を循環しているのですが
逆の熱交換になっているのではないか
という事に気が付きました
つまり・・・
温水（不凍液）の熱が、薪ボイラーの湯温より高ければ熱が奪われる。
アタター
それじゃ本末転倒。
だって、薪ボイラーの湯温が、灯油ボイラーによって温められた温水に助けられてる（凍結防止的に？）ようなもの。
・・・
やっぱり、ボイラー室は必要って事ですね
ボイラー室があれば、ボイラーそのものが保温できるし、湯温ももっと保てるでしょう。
そして薪くべの間隔も長くなり、湯温も管理しやすくなる。
・・・
こんな寒冷地でボイラーの屋外露出設置は、、、ちと無謀だったかもです
しかし、取りあえず、実質として灯油が相当量浮いたので嬉しい!!!
（この冬、1000リットルは間違いなく浮いた！←というと温暖地の方はかなり驚かれると思いますが）
とはいえ、灯油の代わりに薪を相当消費しているので
省エネって訳ではありません。←これ重要。
灯油だろうが薪だろうが電気だろうが、
エネルギーはあまり使わない方がいいに決まってる。
我が家の場合は、家そのものはとても快適にはなっているものの、
床下の断熱をしっかりやらずに床暖房にしてしまったので、
熱の損失も多く、、、（泣）
つくづく自宅で思い知らされましたデス。（だから設計では断熱にうるさいのでした）
取りあえず、薪ボイラー導入により
我が家的には、灯油１日８ℓ～１１ℓくらいは浮いたので
懐はとっても嬉しいのでした☆
しかも薪は、この屋敷にある色々な木を薪にしているので
当面はタダ！
これでこの荒れた屋敷も、少しは片付くかしら？（悲願！）
これが薪にしている木です。
2008年頃に、いよいよ倒れ掛かっていた付属屋を解体しまして、その時の廃材です。。。
我が家は短冊型の敷地で、しかも袋小路状態になっているので、屋敷内から搬出することが容易でなく、
とりあえず、そのまま屋敷内に山積にしてました。
どうやってこの廃材を屋敷から出すか、は、頭の痛い問題だったのですけど
（資金さえあれば、業者さんにお願いして人海戦術でやればいいのですケドね）
８年間も雨ざらしになっていた廃材を、これを機に薪にしている訳です
（だいぶ、廃材も朽ちてはいましたが、それでも意外に腐っていない木もありました。）
ちなみに、極寒気時の、薪の消費量ですが
一応ざっくり計量してみましたら、
１日、５～６回の薪くべ １回につき15㎏～20㎏くらい燃やしている感じでした。 となると、１日、100㎏近く燃やしているかもしれないのです。１ヵ月で３トンも燃やしているのかも！・・・
うちにある古い廃材。
こんなでかい木も入っちゃいます。（直径８寸から１尺くらいの丸太）
ちょっと燃えにくいですけどね。
長さに関しては、細いものなら７０センチ～９０センチくらいまで楽々投入できます。
お陰であまり薪割りしなくて済みます（←それがまた魅力でもあったのでした。薪割りやるのが面倒なので！）
凡そ１ヵ月かけて出来た木灰
荒熱を取るために、甕に一時的に入れておく事にしました。
１ヵ月でちょうど一杯分くらい。
重さを量ってみると、凡そ１０㎏くらいです。
これくらいの木灰が冬場、毎月出る、という事です。。。
我が家で薪ボイラーにせっせと薪くべするようになると
うちの息子が学校帰りに、いろんな木を拾ってくるようになりました
こんな長いのやら
こんな太いのやら。。。
この木、どうしたの？
と息子に聞くと
お友達と長い木を叩き割って、秘密基地に隠してあるのを持ってきたそうな☆
うふふ。
秘密基地ねぇ～
この木も計量してみると、６㎏近くあって、
それを色々工夫して持ち帰ってきた息子。
やっぱり男の子だね～
今はもう４月になりまして、気温も高くなってきましたけれども、
まだ雪がちらついたり、雨が続くと肌寒く、
床暖房は未だに稼働していますが、
最近は １日 ４～５回の薪くべ １回につき 10㎏弱くらいに減りまして、１日 40～50㎏くらいになったかな？
お陰で
屋敷内に溜まっていた色んな木がどんどん無くなり
それらの処分費を考えれば、
浮いた灯油代と、掛かるはずだった処分費で、２年も薪ボイラーを使えば
ボイラーの投資費用の元は取れてしまう計算です
（問題は、燃やす木が無くなった後、どうするかなんですけどね。。。ご近所さんから薪になるような木を分けてもらえないかなーとか、考え中）
しかし、
ボイラーの元をとれたとしても、エネルギーとしてどうなのか？
薪の消費量をカロリー計算し
灯油ボイラーだけで床暖房を稼働した時のカロリーを計算して比較してみると
大雑把な概算ではありますが、
凡そ、２/３の薪燃焼エネルギーを捨ててしまっている計算になりました
ので、ほぼ焼却炉状態って訳です だめだこりゃ。
なので、間違っても
薪を買ってまでやってはいけない、という事ですな
という事で
この通り、自宅でいろいろな事を試みている訳なんですが
こういう経験はすべて設計に活かされるハズですので
今後の設計に乞うご期待
？
