２０２４年度おもちゃ病院・・・その８「DXオージャカリバー 」

おもちゃ病院へ８回目の出勤日。　

今回の患者さんは王様戦隊キングオージャーの変身おもちゃ「DXオージャカリバー 」です。

王様戦隊キングオージャーと云われても、何も知りませんが・・・

きっと、この剣を持って変身するのでしょうね～！　

症状は変身する際に回すレバー部分が折れてしまったとの事。

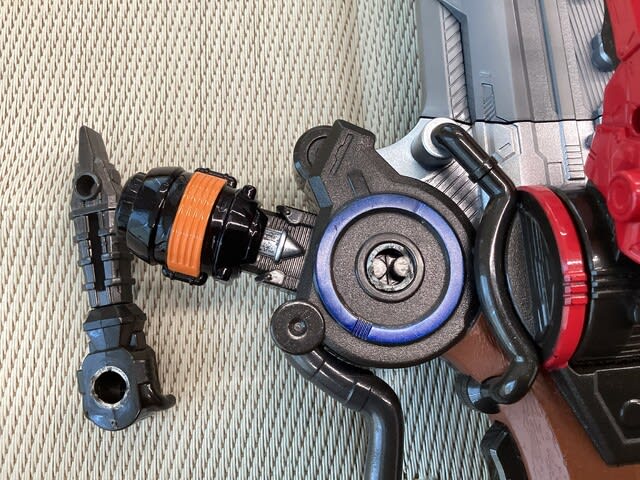

成程～！青いリングの中心に取り付けてあったレバーが軸の根元から完全に割れています。

これはひどいな～！　無理やり回したか？

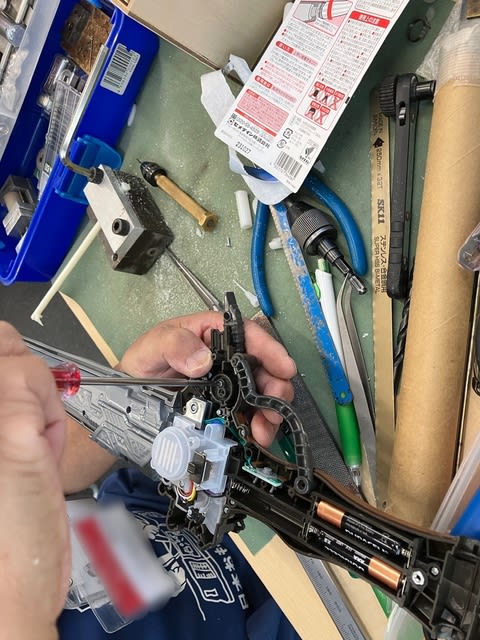

レバーの内側はどうなっているのかな～？　本体を分解してみます。

左側の丸いパーツが二本のビスで固定してあって、表のレバーと連動して回ります。

成程～、このパーツが回る事で下の小さなスイッチが押されて、音と光が出る仕組みか～！

取りあえず、割れた軸の部分をクイックボンドでつけてみよう！

内部のスイッチを押すパーツとレバーの間に何やら小さなバネが入っています。

このバネで回したレバーが自動で元に戻る機構のようです。

しかし、このバネが上手く入らない・・・一体、このバネはどうやって入れるのだろう～？

結局、何度もやっている内に接着した部分がまた取れてしまった・・・

接着剤だけじゃ強度が足りないな～！

やっぱり割れた軸の部分を新しく作るしかないか・・・

割れたレバーの内側の穴に差し込める大きさにプラスチック棒をヤスリで削ります。

差し込んで、プラリペアで完全溶着します。　

プラリペアもおもちゃ修理の必需品ですね～！　先輩ドクターに借りました。。。

そして、金ノコで余分な部分を切断して軸の長さを調整します。

これで新しい軸部分が出来た！　

しかし、軸が中空では内側のパーツをビス止めする事が出来ません。。。

中空の穴に一回り小さな丸棒を差し込みます。

再度、長さを揃えて、内側のパーツを固定するビスの位置にドリルで仮孔を開けます。

そこに固定ビスをネジ込みます。

これで内側のパーツと外側のレバーが完全に固定されました！

これならば二度と折れる事はない！　後はカバーを元に戻せば治療は完了だ～！

と思ったら、もう一ヶ所折れている所があった・・・

残念ながら、今回はこれで診療時間切れとなりました。。。

次回に続く・・・
