3Dプリンタ / 2020年05月10日

Aliexで改めて買い直した3Dプリンタ、EasyThreed X1。
ようやく届いた。

去年11月に買って、初期不良で返品して（しかもショップ
がごねたおかげで面倒なことになった）、全額返金には
なったものの、3月に改めて別ショップで注文したら、
新型コロナの一件で物流が大変なことになっちゃって、
ようやく今日届いた。
最初に注文した11月から、改めて届いた今日までで、もう
半年も経ってしまった。長かったな。

まぁ、前の初期不良といっても、左右が反転して出力され
ちゃうだけだったから、それなりに使い方は解ってるので、
新しいの来た以上はガンガン動かしていこう。

最初に作りたいのは、こないだ買ったマウスの右クリック
をチューニングするためのパーツかな。現在はちょっとした
ひも状のものを突っ込んであるだけで、正直使い勝手が良く
ないので、このマウス形状に合わせたものを、3D CADソフト
使ってササっと造形しちまおう。
（微妙な曲面だから、造形が難しいんだよな）

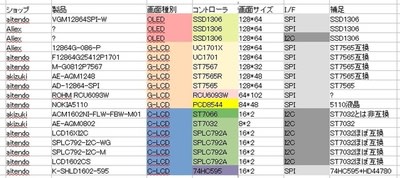

OLED、G-LCD、C-LCDにArduinoでグラフィックを表示
するためのオレオレライブラリ、分類して一覧にして
みた。

上半分がOLEDとG-LCDで、いわゆるドットマトリックス
タイプのディスプレー。
下半分は、通常文字しか表示できないC-LCDの、外字登録
機能を使って、無理やりグラフィック機能を表示させる
っていう用途のもの。

ドットマトリックス系のモジュールは、OLEDとG-LCDの
ものがあって、i/fもSPIとI2Cのがある。速度が必要な
時はSPIのモジュールをチョイスしたくなるんだけど、
速度が要らない場合はI2Cの方が配線が少なくてよい。

OLEDはSSD1306のものだけが手元にあって、SPIとI2Cの
両方のタイプある。（配線時にどっちかが選べるように
なってるのが多いのかな）
G-LCDは色々あるんだけど、やっぱ一番メジャーなのは
ST7565互換系のもの。凝ったことしないなら、同じ
ライブラリを使いまわしできるはず。I/FはSPIしか
ないみたいだな。
Nokia5110は、いつまで使えるか分からないけど、
今でもAliexで安価に入手できるし、画面が少し狭い
ことで、ArduinoではVRAMをSRAM上に持っても、あまり
メモリ食わなくて済むので便利な代物。
ROHMのRCU6093Wは、aitendoで買ってきて以来、ちょっと
表示させてみてから放置してあったもの。コントローラ
が特殊なので、ちょっと使い勝手悪いのと、もう売って
ないので、多分お蔵入りだろうな。（ROHM用のについては
ライブラリも作ってない）

これら、OLED、G-LCDあたりをオレオレライブラリ使って
動かしてみたときのブログを漁りなおしてみる。

https://brown.ap.teacup.com/nekosan0/2487.html

https://brown.ap.teacup.com/nekosan0/3387.html

https://brown.ap.teacup.com/nekosan0/3521.html

https://brown.ap.teacup.com/nekosan0/3791.html

この辺かな。SPIとI2Cだと、速度的に2ケタ違ってた
のか。まぁ、ちょっと描くだけならI2Cで十分なんだ
けど、根本的に速度を狙うなら、やっぱSPIだろうな。
Arduinoなら。

C-LCD系は、元々はパラレル接続のものだったりするん
だけど、最近もっぱら広く使われているのは、I2Cで接続
するタイプか、74HC595（シフトレジスタ）を使うことで、
マイコンとの接続配線数が少なくて済むタイプ。なので、
ライブラリもそれに合わせて作成してみた。

大きく分けると、コントローラチップにST7032（互換）を
使っててI2Cで接続するものと、74HC595経由でパラレル
タイプのHD44780を駆動するものに分けられるんだけど、
ST7066みたいなI2CなんだけどST7032と互換性がないもの
なんかもある。
とりあえずライブラリ化したのは、ST7032互換系と、
74HC595系の2種。（ST7066はライブラリ化してない）

C-LCD系は、元々文字を表示するArduino用ライブラリが
用意されているので、文字表示機能についてはざっくり
削除して、グラフィック周りだけ搭載している。
（なんと、C-LCDの画面上に、ドット単位で座標を指定
して、lineを引いたり、ドットの描画もPSET、PRESET、
XOR条件で行ったりできる）
グラフィックイメージは、しょせん外字なので、通常の
C-LCDは8文字。ST7032は外字が6文字しか取れない。
この8文字とか6文字の「外字」部分のキャラクターを、
あらかじめC-LCD上に表示しておくと、外字のデータを
変更するだけで画面表示されることになるという具合。
画面サイズは、8文字を1列で横に並べても、4文字を2列
に並べても、どちらでも表示できるようにしてある。
（基本的なUIは、OLEDやG-LCDと同じ命令で同じ結果が
得られるようになってる）

C-LCD系をオレオレライブラリでいじってた時のブログを
漁りなおしてみる。まずI2CのC-LCD液晶。

https://brown.ap.teacup.com/nekosan0/2862.html

あと、74HC595経由でパラレルC-LCDをいじったもの。

https://brown.ap.teacup.com/nekosan0/3284.html

https://brown.ap.teacup.com/nekosan0/3285.html

まぁ、C-LCDはさすがに表現力がアレだな。

というわけで、手持ちのこそこそ作ってきたライブラリの
一覧が出来たので、これらをそこそこ公開してだれでも
使えるような説明つけたり体裁を整えて、オイラの
Arduinoサイトにアップしておきたいところ。

ちなみに、mbed用にも一部移植してあるので、そっちも
公開しておきたいところ。
（mbed用のサイトっていうのを持ってないので、どうした
ものかと思ってるんだけど、まぁ、おまけってことで
Arduinoサイトに専用ページでも作って置いておこうかなと）

ライブラリを作ってた当時に撮ってた写真類。こんな感じ
に表示できるイメージ。

74HC595経由でC-LCDにグラフィック表示。

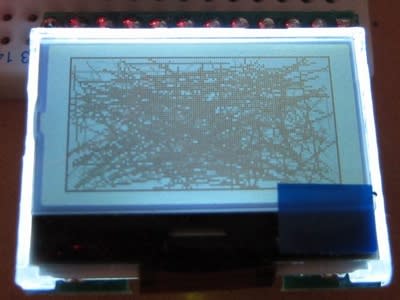

UC1701（ST7565互換系）に文字とグラフィック表示。

SSD1306（I2C）に文字とグラフィック表示。

SSD1306（SPI）に文字とグラフィック表示。

Nokia5110に文字とグラフィック表示。

そうそう。写真見ながら思い出したんだけど、ビットマップ
データを用意すれば、それを表示することもできるし、
文字は白黒反転表示することもできるし、line表示は一点鎖線
にすることもできたりするし、XOR条件で描くこともできる
（XORだと、2回同じところに同じ条件で描くと消すことができる）
ので、なんだかんだで結構便利に使えるんじゃないかなと。
