11月28日分
今日は、千葉市稲毛区宮野木町にお伺い致しました。
ホームページよりご依頼頂きました。誠にありがとう御座います(*^。^*)
またこの度はご新築おめでとう御座います![](https://blogimg.goo.ne.jp/img_emoji/hikari_pink.gif)
![](https://blogimg.goo.ne.jp/img_emoji/hikari_blue.gif)
![](https://blogimg.goo.ne.jp/img_emoji/kirakira.gif)
今回、地デジの他にBSの設置も考えられているようです。
その設置においては、チョッとした拘りをお持ちで、詳しくは現場で考えながら進めていく事になりました。
また有線LANの増設も検討したいとの事です。
できる限り対応させて頂きますね。
ご挨拶のあと、はじめていきます。
2Fロフト横に点検口があり、既にお客様がそこを開け準備万端にしておられました。ありがたい事ですm(__)m
早速そこから入り、中の状態を確認しました。
アンテナの設置に関しては特に問題無く(受信もOK)、ご希望の屋根裏施工が可能でした。
ただ引き込み線のある位置が悪く(失礼!)、それは1Fと2Fの間にありました。
常識的に考えると、宅内配線は1F屋根裏内を経由して各所に配線されていると思われます。
これ、屋根裏施工には致命傷です![](https://blogimg.goo.ne.jp/img_emoji/face_z.gif)
2F屋根裏を引き込み線が経由していれば、そこで繋ぎ変える事ができますが、これではその施工方法を行う事はできません。
そこでいつもの様に“無い知恵”を絞ります。
ここ数日同じ事の繰り返しですが、2FのTV端子を利用して“逆結”を試みます。
2Fの端子を分解して、ジョイント釣り名人を差し込みます。
![](https://blogimg.goo.ne.jp/user_image/5a/b2/a9f85c8f28ed05f882c1fcf33e46bfb5.jpg)
すると…
![](https://blogimg.goo.ne.jp/user_image/21/5e/fa773ed3c01534b05b545a30c96231d9.jpg)
2F屋根裏内にそれが出てきました![](https://blogimg.goo.ne.jp/img_emoji/ee_1.gif)
これに同軸を結んで
![](https://blogimg.goo.ne.jp/user_image/7c/ff/a8c013c21c4ce7c4d3e5fb1662123369.jpg)
引き戻します。
![](https://blogimg.goo.ne.jp/user_image/56/13/913a43d34b45bf5d6223e658ad9e5cbf.jpg)
無事壁内の通線が完了
![](https://blogimg.goo.ne.jp/user_image/27/2d/6ace2ddd93b89b579a8de4675f6e4c42.jpg)
これで引き込み線の準備が完了しました。
中間端子を取り付ける前に、分配器からの同軸を特定させます。
TV端子側にこれを繋ぎ、
![](https://blogimg.goo.ne.jp/user_image/1c/05/9bd101d08311dc08095c14f9be612543.jpg)
分配器側の出力線を外して
![](https://blogimg.goo.ne.jp/user_image/14/fa/86496d9fcf0d8e99623c9538660b2535.jpg)
ブザー![](https://blogimg.goo.ne.jp/img_emoji/onpu.gif)
が鳴る同軸を特定します。
これは線種を選別するのに、大変便利なツールです。お勧めです。
その後中間端子を付け復旧。
![](https://blogimg.goo.ne.jp/user_image/6b/fe/710116108812841e35703ce64cd82bcc.jpg)
もちろんこの端子も使用可能です。
通線が終了したので、ここからアンテナの設置に入ります。
マストを取り付け、
![](https://blogimg.goo.ne.jp/user_image/39/cb/3305b7818f73b1ddd8994bd381dc855c.jpg)

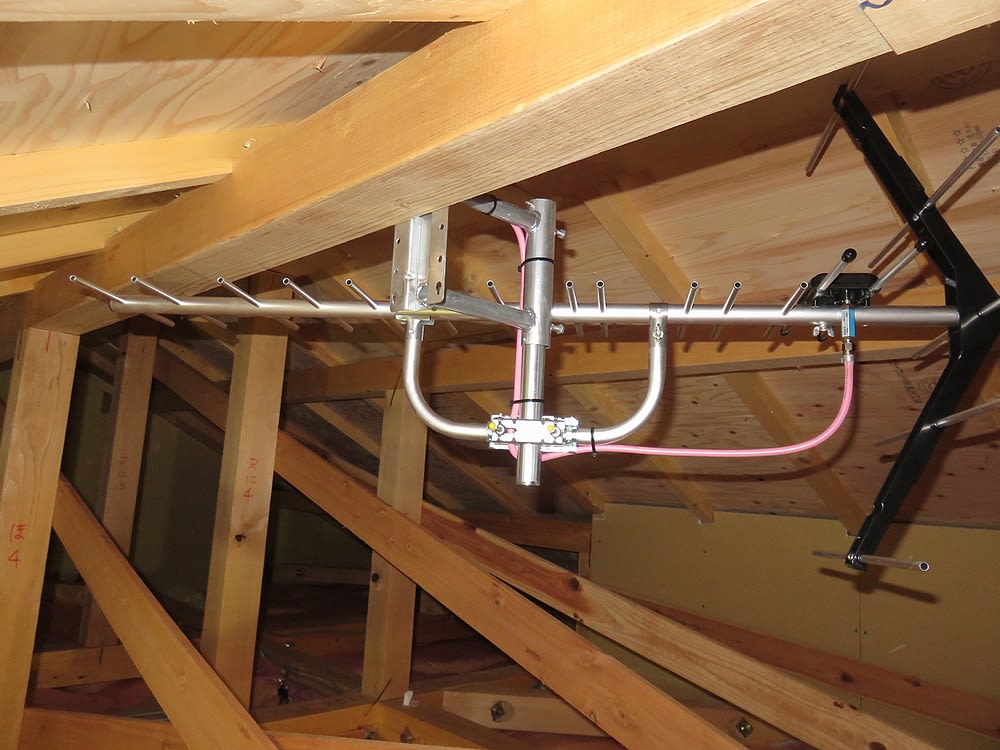

アンテナをセットしました。
![](https://blogimg.goo.ne.jp/user_image/50/e9/ec227c478bb610ddaa2cff27cc4f1686.jpg)
![](https://blogimg.goo.ne.jp/user_image/22/47/4d3492af126e159ed6d8bc96045830a7.jpg)
![](https://blogimg.goo.ne.jp/user_image/42/d0/f6c3fda5c0332432ef6512189033ef16.jpg)
直下は
![](https://blogimg.goo.ne.jp/user_image/1a/18/cc5d4baa78694528b0f58c97219a3c6d.jpg)
![](https://blogimg.goo.ne.jp/user_image/56/b3/efb7e0eb73eb7ecb49223943f53040de.jpg)
![](https://blogimg.goo.ne.jp/user_image/3c/03/4c18629a9441507e7eeac1a9462f2b93.jpg)
![](https://blogimg.goo.ne.jp/user_image/46/04/e8d2f95daeab1fb848170f59de76868d.jpg)
![](https://blogimg.goo.ne.jp/user_image/38/14/2a49841df4ee15b53cde3b79db08522e.jpg)
![](https://blogimg.goo.ne.jp/user_image/42/2d/f9478d2816c7cd31eec90e570296148b.jpg)
![](https://blogimg.goo.ne.jp/user_image/25/16/430db5085a41ae50222acee4e17a4d15.jpg)
![](https://blogimg.goo.ne.jp/user_image/2d/70/9d18d9d7522076394645ddfe59eca0bc.jpg)
![](https://blogimg.goo.ne.jp/user_image/04/50/1ded9757e9c43f4ca718f68204e9ba6b.jpg)
![](https://blogimg.goo.ne.jp/user_image/3e/55/f8c441a89a78ef3fe481b0779071dffa.jpg)
いい感じです。
MXを考えなければブースターレスでOKなのですが、今回はMXも視聴されたいとの事なので、軽めのそれを取り付けました。
分配器を組み替え、電源部をセットします。
![](https://blogimg.goo.ne.jp/user_image/0f/16/25fe32f6fee8337c36b0ecca4d207995.jpg)

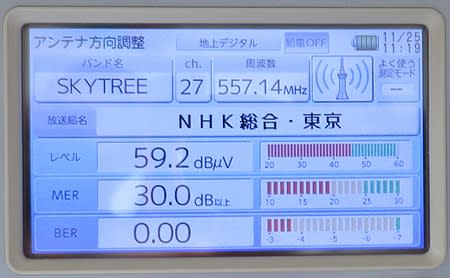

端末で確認します。
![](https://blogimg.goo.ne.jp/user_image/70/5d/d12cb753aec4f619d940fde83d4a26eb.jpg)
![](https://blogimg.goo.ne.jp/user_image/00/3f/b79d2ecc94cf6f12bd103a85650f059a.jpg)
![](https://blogimg.goo.ne.jp/user_image/16/92/14d033bc7f310e29299bffdc882fcce5.jpg)
![](https://blogimg.goo.ne.jp/user_image/4a/22/40e49db92df4d96eeec55f341184aef2.jpg)
![](https://blogimg.goo.ne.jp/user_image/19/1c/af99e0f24c3edfe2b1e51b8b49eeafda.jpg)
![](https://blogimg.goo.ne.jp/user_image/37/0e/026ebee6a43760ebe77043f4ea83888f.jpg)
![](https://blogimg.goo.ne.jp/user_image/2c/de/6875a3855ca01042afb228c8212a073b.jpg)
![](https://blogimg.goo.ne.jp/user_image/79/52/a58872519b184525ed7311e5b7757e1a.jpg)
![](https://blogimg.goo.ne.jp/user_image/17/3c/44361f34968bc81610f690f34f6b903e.jpg)
![](https://blogimg.goo.ne.jp/user_image/03/0a/4cbed2cefcd2e37c6d0c6f18de8acc29.jpg)
MXを重視した為、キー局は若干の高めとなりました。
キー局用のフィルターも考えましたが、この程度であれば必要無いかと。80dBμVを越えるようなら、設置したいところですが。
この度は弊社にご依頼頂き、誠にありがとう御座いました^^
BSについてはベランダの屋根の問題がありますので、それが付いた後考えたいと思います。
一週間後のLAN工事も、よろしくお願い致します。
