11月3日分
今日は、習志野市本大久保にお伺い致しました。
先日、BSアンテナの追加工事をご依頼頂いたお客様宅です。再度のご依頼、誠にありがとう御座います(*^。^*)
前回ご訪問時に、有線LANのお見積りをさせて頂きましたが、その後都合により今回の施工となりました。
一週間ほど前に、確認の為再度現調をしております。
お客様のご要望は、ハブのあるところ(1FLDK)から4部屋分有線LANを配線してほしいとの事。
当初は隠蔽で行おうかと思ったのですが、なにせ4本ですから、かなりの難易度となってしまいます。
そこでビニル電線管にて、外廻して配管する事にしました。
これなら希望のお部屋に、ダイレクトで配線する事ができますので。
ご挨拶のあと、はじめていきます。
予定では4カ所でしたが、都合により3カ所のみとします。
それでも後日追加ができるように、配管の取り回しを考えて…
まずは基本となる1FLDKから
LAN端子を埋め込む裏側に、L型の2方出を設置します。
上と左に配線して
![](https://blogimg.goo.ne.jp/user_image/57/6a/91ea08da63d26560cda58dc3dfddc410.jpg)
真上に1本立ち上げ
![](https://blogimg.goo.ne.jp/user_image/2e/8f/06406f4ebe50dd4f0effaf40f279c134.jpg)
残りは左に。
![](https://blogimg.goo.ne.jp/user_image/2a/7c/6fc7a1aeef2e1158135dc2e3474c7f24.jpg)

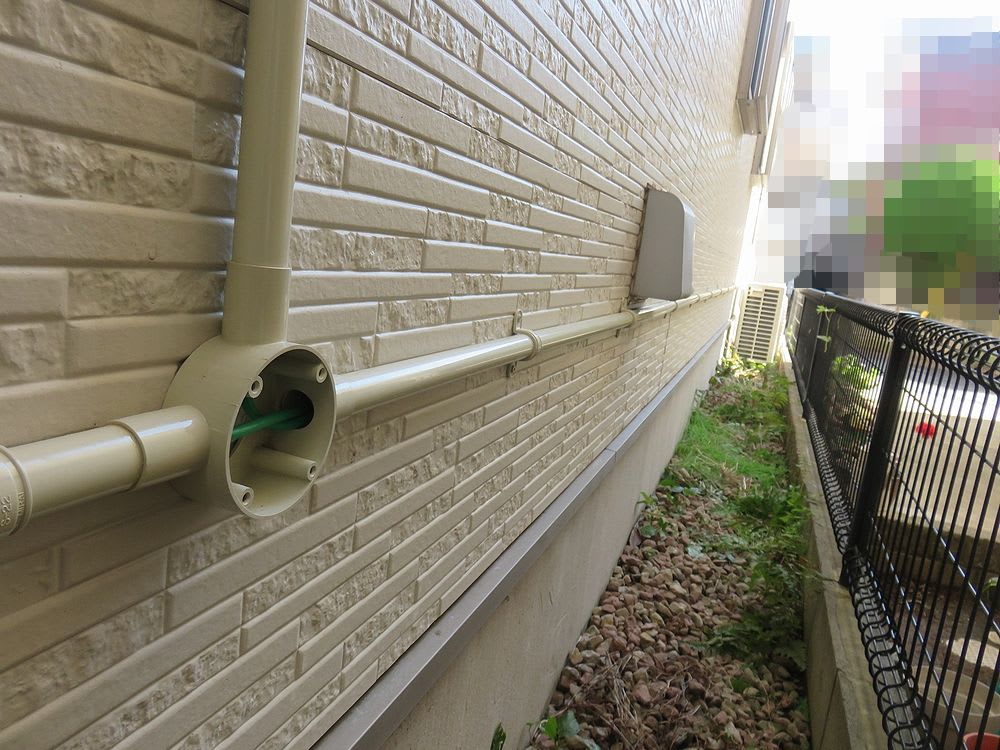

3方出で受けてから
![](https://blogimg.goo.ne.jp/user_image/13/c6/1557f6ea6b55d6cefe12f98e9a11289e.jpg)
2Fの分へと延長します。
![](https://blogimg.goo.ne.jp/user_image/02/30/287023e746515d582ae1aabfd7e4126d.jpg)
![](https://blogimg.goo.ne.jp/user_image/28/46/b063cf21235ef77a9f6c1ab8b19e655e.jpg)
![](https://blogimg.goo.ne.jp/user_image/06/8c/19c4de744af016ebb65047002619d8de.jpg)
L型2方出で受け、最終まで。
![](https://blogimg.goo.ne.jp/user_image/48/7e/00fdac34ce7903c1d0abb6e40e6c3683.jpg)
![](https://blogimg.goo.ne.jp/user_image/2e/0c/e2659a39ec4011118111ab2d7f6fb298.jpg)
![](https://blogimg.goo.ne.jp/user_image/15/96/fa4c5410195481a3fa00840ce15db8d8.jpg)

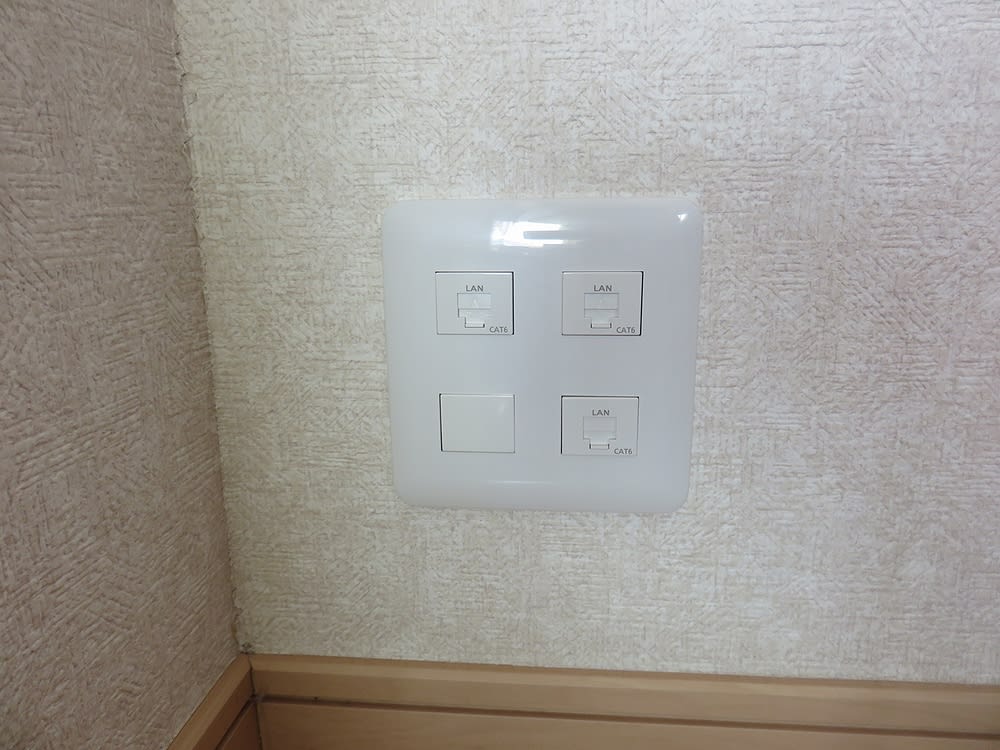

それぞれに通線を済ませ、各部屋の端子接続を行います。
![](https://blogimg.goo.ne.jp/user_image/72/97/4d7994f600cbdc4dc015f187647b1cc7.jpg)
![](https://blogimg.goo.ne.jp/user_image/45/42/1fd0b6081f0be0ed43854daf84a6a7a0.jpg)
![](https://blogimg.goo.ne.jp/user_image/14/d1/672368822557c6d0c521a54aaaafeaf0.jpg)
![](https://blogimg.goo.ne.jp/user_image/4c/a2/45cdfaad6bc5e35d46de89b4383850f5.jpg)
ターミネーターを接続し、状態を確認します。
![](https://blogimg.goo.ne.jp/user_image/71/bd/1f7537e9e7c8ad87a79516be2550e0cb.jpg)
![](https://blogimg.goo.ne.jp/user_image/43/7d/98debf65a76a8b5f05ba38119347c0ec.jpg)
![](https://blogimg.goo.ne.jp/user_image/46/fa/065a2a6ee5e6bd9325bed880bb8bf525.jpg)
OKですネ。今回はすべてCat6にて行いました。

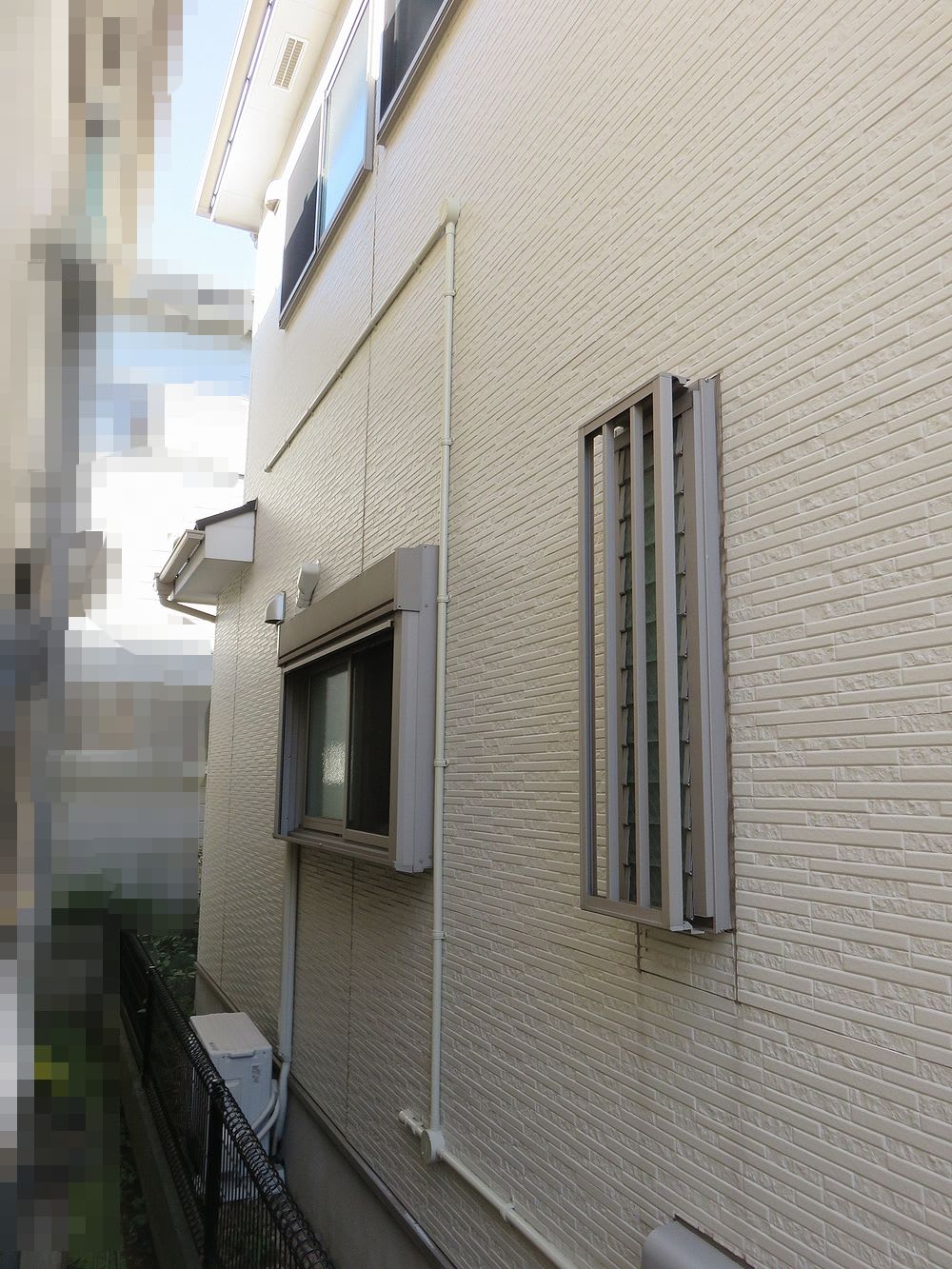

最後に“レクセル”にて処理します。
![](https://blogimg.goo.ne.jp/user_image/54/52/7ef56ea818dbf1a6559c890d3d5775ec.jpg)
![](https://blogimg.goo.ne.jp/user_image/18/ce/7f085546f63b9323501fc707faf25b9e.jpg)
![](https://blogimg.goo.ne.jp/user_image/37/eb/8cfe9dbdc30a3e4aaaa2fd5a3331f4b2.jpg)
![](https://blogimg.goo.ne.jp/user_image/6f/2a/c65624c1f7e88cb1688741534776c2f5.jpg)
![](https://blogimg.goo.ne.jp/user_image/66/b4/7cc68efda441bd1af558b928ac9a1ea4.jpg)
![](https://blogimg.goo.ne.jp/user_image/6f/a8/848ac4209042c9fc8cfdb7e61a92dda8.jpg)
![](https://blogimg.goo.ne.jp/user_image/08/ff/7444395fc1bab9ad880e5b19b04c8d02.jpg)
![](https://blogimg.goo.ne.jp/user_image/08/e6/152d8fb895d3e725d3824d5340ede3fc.jpg)
![](https://blogimg.goo.ne.jp/user_image/46/c5/69b313dc4f39bb35ff562b64cc1908a9.jpg)
何とか完成できました。
この後お客様がネットに繋いで、無事完了となりました。
この度も弊社にご依頼頂き、誠にありがとう御座いました^^
これでスピードにも負けず、ネットが使用できますね。
今後ともよろしくお願い致します。
