あちゃんでいいの改

aitendoで買ったあちゃんでいいのを作ってみる。

といっても、買ってきてそのまま作ったことも
ないうちに、いきなりの改造手術を施す。




作る前に、回路図と基板の配線を良く眺めてみる。
D13のところをどうするかが一番のポイント。


回路図を良く見直してみると…LEDのプラス側は
Vccなんだけど、よく見てみたら、マイナス側は
GNDじゃなくてD13につながってる…

そうか。LEDはパワーLEDじゃなくて、やっぱD13
で使ってるのか…。
でも変だな。逆だ。ほう。極性が逆なんだな。



…どうするか。基板の配線眺めながら、どうするか
ちょっと考える。とりあえず、LEDは逆向きに差す
ことにして、付属の330Ω抵抗を付けずに、GNDに
落とすか…。

D13→LED→抵抗→GND、っていう配線になるんだけど、
まぁ、LEDと抵抗の間から線を引っ張ったりする
ことは無いから、オリジナルの逆順でもまぁ支障が
出ることは無いだろう…。

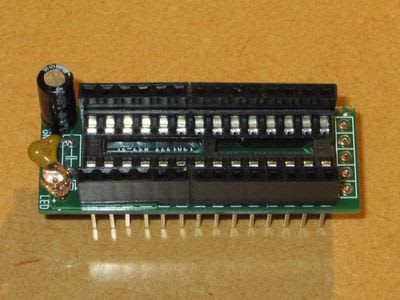

というわけで、ハンダ付けしてみる。こんな感じ。



付属のピンヘッダの代わりに、脚長のピンソケット
を取り付けて、USBシリアルからの配線を簡単に
ここに挿せるようにしつつ、ブレッドボードに
挿したときにも、その1列分が無駄にならない様に
使えるという寸法。


裏面はこんな。



クリスタルは8MHzにしておいて、3.3V版のワンチップ
Arduinoをそのまま挿せる様にしておいた。

リセット回路用のプルアップ抵抗は、付属の10kΩを
そのまま挿していいのか悩みつつ、とりあえずは
ハンダ付け。

こいつと、USBシリアル変換側のオイラ謹製変換基板上
の10kΩ抵抗が並列になって500kΩになっちゃうんだ
けど、このくらいならなんとかリセットかかるんじゃ
ないかなぁ？と目論む。

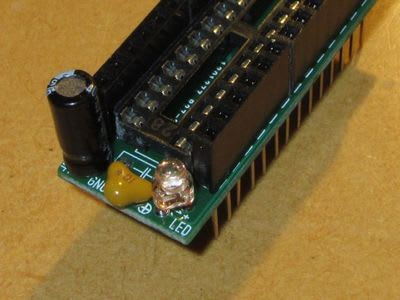

LEDは、シルクに書いてあるのと逆向きにハンダ付け。



こうすれば、D13にHIGHを出力すると点灯、LOWで消灯。

0.1uFのコンデンサは、できるだけ短く配線したほうが
いいんだけど、ICを抜き差しするときにつっかえる
位置なので、こんな風に脚をまげて取り付けた。



裏面のアップ。



付属の330Ω抵抗は取り付けずに、代わりにこういう具合に
1kΩ抵抗をGNDに落とす。このGND端子は、オリジナルでは
ピンヘッダ取り付けて、外部からの電源供給用に使うはず
のところなんだけど、そういう使い方、オイラはしないかな
と思って、GND端子に使っちゃった。

まぁ、コンデンサの脚まげて取り付けた時点で、ここに
電源端子を生やすのは無理なんだけど。



で、MEGA328を挿すんだけど、以前、3.3V 8MHz用の
ブートローダを書き込みしてあったやつを使う。



基板のシルクにはピン配置がぜんぜん書いてない
ので、シールが貼ってあると、こんな風によさげ。

ちなみにこのシールは、adafruit製のやつを
スイッチサイエンスで以前買っておいたやつ。
これ、何気に便利。

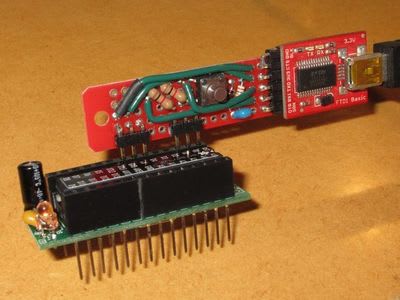

んで、以前作った、FTDI BasicBreakout基板から
ワンチップArduinoにシリアル書き込みするための
変換基板をこんな風に挿すと、スケッチを書き込み
したり、シリアルモニタと繋いだりできるって寸法。



もちろん、ブレッドボードにも挿さる。






というわけで、2個分作って完成。

8MHzのクリスタルを付けてあるんだけど、実は
ブートローダはまだ、内蔵RC発信としてfuseを
設定してある。なので、発振精度は低いまま。

とりあえずこのままでも足りる要件の場合が
おおいので、多分このまま使うだろうな。
どうしても8MHzでクリスタルにしたい場合だけ、
ICとっかえて使う、みたいな。

（ISP端子が無いから、書き換えるのが面倒なのよ）




IDEからスケッチを試しに書き込んでみる。うん。
リセット回路も無事動いたみたい。よかった。

これ使うと、コンデンサとかリセット回路とか
邪魔にならないから、3.3V Arduinoを使いたい
場合に便利になってくれるかと。
