半年くらい前に購入したAH-4をやっと設置しました。
同軸ケーブルの半田付けが必須なのと、屋外設置ということで結構面倒でした。
給電部です。白いのが同軸ケーブルです。
![](https://blogimg.goo.ne.jp/user_image/45/d5/d1cdf07c01ec23ca95eff20872c3f2ca.jpg)
ベランダの開口部の中間位にワイヤーを張りました。水平部は6m、トータル7.5mです。
ベランダ内なので飛びの方は期待できませんが能書き通り3.5MHzから50MHzまで同調しました。
![](https://blogimg.goo.ne.jp/user_image/7e/05/c3034640b58165a0fe0cf49d75aaba39.jpg)
AH-4は防水構造ではあるものの、屋外設置なので念の為ケースに入れました。
![](https://blogimg.goo.ne.jp/user_image/19/d8/2af3af59439d88e398b23d0077a04051.jpg)
中身です。
ワイヤーが通る部分は4mmの穴で隙間はありませんが、そのうちホットボンドで防水しようと思います。
現状は軒下のワイヤーですが、釣り竿アンテナも試してみようと思います。
![](https://blogimg.goo.ne.jp/user_image/7a/8d/da1318907973d823b0c672bb4137ae42.jpg)

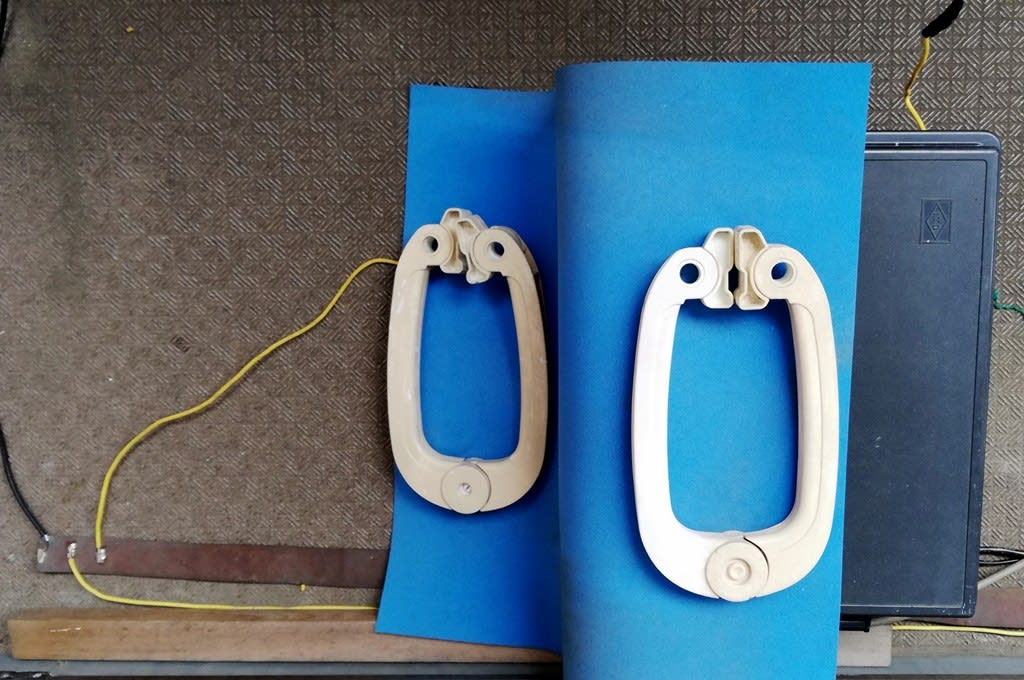

同軸ケーブル、制御ケーブル、アースケーブルは大きな穴から出ているので、ブルーシートで雨よけしました。
画面左下に斜めに降りている黄色いケーブルがアースケーブルで3m位の銅板に半田付けしてあります。
この銅板を起点として、アースケーブルがベランダ内をとぐろを巻いています。
アース用にスチールラックの棚板を確保してありますが、結線が面倒なので、今の所アースケーブルと静電結合しています。
![](https://blogimg.goo.ne.jp/user_image/2b/cc/9bf4f9cdb2a6e6f7d7d713ad51883b4b.jpg)
