5月11日分
今日は、佐倉市臼井にお伺い致しました。
ホームページよりご依頼頂きました。誠にありがとう御座います(*^_^*)
数年前に、知り合いの電気屋さんにアンテナを付けて頂いたそうですが、最近受信できない事が多くなってきたそうです。
まずはその原因から探っていく事にします。
場合によっては、アンテナ自体を交換するかもしれないとお話しして・・・
現場に到着しました。立地的には少々窪地のようです。
苦戦が予想されます。。。
ご挨拶の後、早速現在の状態から・・・ TV端子で測定してみると、それほど悪いわけでもありません。
順次確認していきます。
宅内では、VUブースターと6分配器が天井裏に付いていました。
![](https://blogimg.goo.ne.jp/user_image/2e/76/5d4f3c7b4832aad36b8f91bfce3b5c0f.jpg)
![](https://blogimg.goo.ne.jp/user_image/47/c5/a5b72ede19cfeb8b1e82d93b0e432911.jpg)
これといって問題はなさそうです。
続いて屋根上へ移動します。
アンテナはこの様に建っていました。
![](https://blogimg.goo.ne.jp/user_image/40/96/f1ca7a87714c80f4fa2e389e177b8f91.jpg)
![](https://blogimg.goo.ne.jp/user_image/70/62/abb89ce5b28fcc7930340590bc04fc02.jpg)
![](https://blogimg.goo.ne.jp/user_image/6b/09/64f9f39b2997922556ffc958134b4a24.jpg)
DX:USA-25Dのようです。
馬のところにあった怪しいジョイントを剥いて見ると、
![](https://blogimg.goo.ne.jp/user_image/7f/dd/da3945e874cce24d90f31d4e1bf701f3.jpg)
何やら白く変色しておりました。接栓の根元も・・・
ここでの接触不良が受信障害の一因だったのかもしれません。(後ほど綺麗に修正しました)
既存アンテナで直下の信号状態を確認してみます。
![](https://blogimg.goo.ne.jp/user_image/46/1f/db7dbe82dcdf13be6028ce668c6aa5b9.jpg)
![](https://blogimg.goo.ne.jp/user_image/2b/33/96639e3ceaba3723da2ef74ee3501652.jpg)
![](https://blogimg.goo.ne.jp/user_image/76/46/df07801911a2fcdb93a17c0aec4475e2.jpg)
![](https://blogimg.goo.ne.jp/user_image/23/49/48e31267346209d0231e21e8ea73ad28.jpg)
![](https://blogimg.goo.ne.jp/user_image/20/04/8c42e2135cdf600d3036522f9a20fb3a.jpg)
![](https://blogimg.goo.ne.jp/user_image/7e/8c/00601694afd6b78c459cb0d467291f67.jpg)
![](https://blogimg.goo.ne.jp/user_image/65/b9/975dde97a901df241e7a99cdf1170fcc.jpg)
![](https://blogimg.goo.ne.jp/user_image/06/04/e724655859abc7ee347bd726f167ca8a.jpg)
![](https://blogimg.goo.ne.jp/user_image/3d/e1/abe5a16a166b5eb77a13ad0f2b1fc786.jpg)
![](https://blogimg.goo.ne.jp/user_image/27/8d/cfee384c3685a1521ad60df29503e646.jpg)
![](https://blogimg.goo.ne.jp/user_image/36/fb/6d46a9ba0626ffeb9bc89be037030a33.jpg)
![](https://blogimg.goo.ne.jp/user_image/67/71/023fbc89b27fa670e2aa84d693b8e5d1.jpg)
![](https://blogimg.goo.ne.jp/user_image/41/cb/d6d855299543b124c084511a4bae80de.jpg)
![](https://blogimg.goo.ne.jp/user_image/74/a9/af26cddb108d4e574b56fd46846425c6.jpg)
![](https://blogimg.goo.ne.jp/user_image/57/7e/142877c12edcede6bb5598487294ce5f.jpg)
![](https://blogimg.goo.ne.jp/user_image/1e/e7/3452fcf29ee3302f543df992dab3fff4.jpg)
案の定、厳しいようです>< 場所を変え測定しても悪くなる一方でしたので、アンテナを変更する事にしました。
いつもならU14TMHから入るのですが、上記の状態を踏まえ一気に”U20TMH”で行う事にしました。
既存の位置で、どれだけ稼げるか確認してみます。そこそこ良くはなりましたが、それはそれ、決行できる範囲ではありません。
建替えるか?高さを稼ぐか?・・・悩んだ末、高さを稼ぐ事にしました。幸い900ほど上げると、仕上げられるレベルとなります。
カップリングを使い、マストを追加していきます。
![](https://blogimg.goo.ne.jp/user_image/0a/20/cedf6f16aa6a4ac1e909cfaf1a8af05e.jpg)
傷んでいた既存マストをローバルでお化粧しておきます。
![](https://blogimg.goo.ne.jp/user_image/06/55/55a8315e53b38adc7fa581582cfe6db5.jpg)

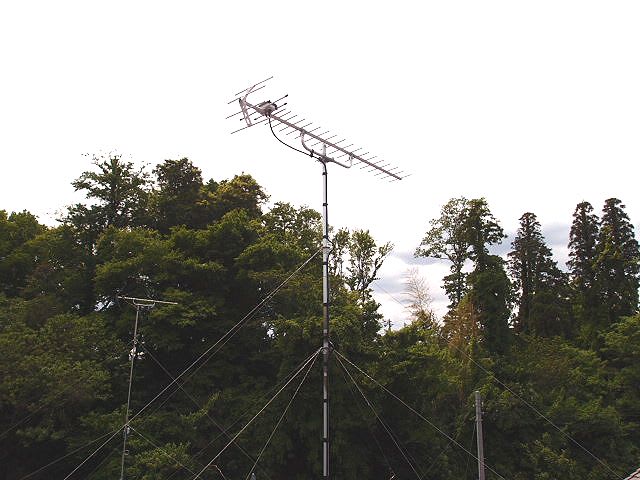

支線を4本追加し完成しました。
![](https://blogimg.goo.ne.jp/user_image/65/d3/5df22ef9566547360a3b99a12372786e.jpg)
![](https://blogimg.goo.ne.jp/user_image/7f/14/60f56b2082b7000efe20743fc9fd4aee.jpg)
![](https://blogimg.goo.ne.jp/user_image/4c/43/f1b670da49fa1a940512457806958ef5.jpg)
![](https://blogimg.goo.ne.jp/user_image/2d/60/1217b3a88f3b0a1615629fe76bf9078e.jpg)
![](https://blogimg.goo.ne.jp/user_image/70/17/8aa6cf0a89004c4fe46d9e7b65a458e1.jpg)
![](https://blogimg.goo.ne.jp/user_image/50/e9/b076babc3fd3f8dd36c9f963f8b4772d.jpg)
![](https://blogimg.goo.ne.jp/user_image/1a/42/eb17e6a86fd396ea16e2eb87b421a554.jpg)
![](https://blogimg.goo.ne.jp/user_image/24/8a/eefc4ad080f91ec5753ef5c602a68068.jpg)
取付金具にもローバルを添付しておきます。
直下の信号も当初よりは安定しました。
![](https://blogimg.goo.ne.jp/user_image/68/ec/c92b370358fdb3afeaf7b631f3832b22.jpg)
![](https://blogimg.goo.ne.jp/user_image/40/4d/9f80b67b51fcc1a8ffaf0e9970926eee.jpg)
![](https://blogimg.goo.ne.jp/user_image/2f/e3/708d3502f6e50858a98ebb1ed1531ca6.jpg)
![](https://blogimg.goo.ne.jp/user_image/75/e9/73a2884dad84f5c9df087fb5a0e403de.jpg)
![](https://blogimg.goo.ne.jp/user_image/21/1b/40ea2f657b5044333f8ef8fa13050920.jpg)
![](https://blogimg.goo.ne.jp/user_image/18/b0/3a721366a42f1d9fc0a741c42f738405.jpg)
![](https://blogimg.goo.ne.jp/user_image/70/eb/871e462293fda3e23b4c51023f1ce587.jpg)
![](https://blogimg.goo.ne.jp/user_image/39/32/ec1b909143eea889d18d38a1d258edaa.jpg)
![](https://blogimg.goo.ne.jp/user_image/5f/89/d8f54f28b225a426c9473404c823d48e.jpg)
![](https://blogimg.goo.ne.jp/user_image/5f/e6/b939fcfe8bccca875d576b02960c79e9.jpg)
![](https://blogimg.goo.ne.jp/user_image/2f/55/6b1be1a8578abf4166fd5653de3098e7.jpg)
![](https://blogimg.goo.ne.jp/user_image/12/22/fdaba2077e26d3ee2a3ccc75d278ed9c.jpg)
![](https://blogimg.goo.ne.jp/user_image/21/02/0fd0c048f67c5eee0ec1e0f2a6c0af48.jpg)
![](https://blogimg.goo.ne.jp/user_image/44/f7/83f121183c6ac553e57fc3f4ea838140.jpg)
![](https://blogimg.goo.ne.jp/user_image/4b/44/8b27559bb64d5c01f15c726d1942b6dc.jpg)
![](https://blogimg.goo.ne.jp/user_image/51/e2/7f5e14245fc0d8e6c1f8fdc16a0af5b5.jpg)
先ほどのブースターを調整し、端末で確認します。
![](https://blogimg.goo.ne.jp/user_image/3e/19/20abc5a4e05d3d3a2802a058f22bde30.jpg)
![](https://blogimg.goo.ne.jp/user_image/73/87/c3e4d538040ea6d1a01d0386e0a84c0a.jpg)
![](https://blogimg.goo.ne.jp/user_image/6d/f0/5a2a90556dae08a86538f61eb746f674.jpg)
![](https://blogimg.goo.ne.jp/user_image/00/3e/6999192749b9c02de3e4056c0dcc5342.jpg)
![](https://blogimg.goo.ne.jp/user_image/10/a5/05c1129eeed3656ea5a55b15b23be791.jpg)
![](https://blogimg.goo.ne.jp/user_image/2f/09/688cabb6bf6baf9e1deba0c01394ecdd.jpg)
![](https://blogimg.goo.ne.jp/user_image/43/4e/e121052df49024ea941d0145159448dd.jpg)
![](https://blogimg.goo.ne.jp/user_image/65/7f/cceb95a8d2cdbf2fc673d41b61000fcf.jpg)
![](https://blogimg.goo.ne.jp/user_image/15/c0/e289d873a427c25b21b5cda7190ee69e.jpg)
![](https://blogimg.goo.ne.jp/user_image/4f/6b/0c5de2c597a36172c4d3a7fcf0677e99.jpg)
![](https://blogimg.goo.ne.jp/user_image/6d/36/759bd773a35ec54f68b1f148c3622cbc.jpg)
![](https://blogimg.goo.ne.jp/user_image/0a/4e/8b437be1148292846a72f0b450969fa8.jpg)
大幅に改善されました![](https://blogimg.goo.ne.jp/img_emoji/face2_full_m.gif)
続いて、BSの方へ移ります。ベランダにそれがありましたが、少し問題がありそうです。
まずこれ![](https://blogimg.goo.ne.jp/img_emoji/arrow_r.gif)
![](https://blogimg.goo.ne.jp/user_image/04/d0/236fb48f58d98f225b64e4c7713f8c68.jpg)
この様に修正しておきます。
![](https://blogimg.goo.ne.jp/user_image/75/89/b8fc8791ea3c62c479259195f34e1efc.jpg)
ここで2分配とし、電源は1Fのアクオスから常時電源を送ります。
![](https://blogimg.goo.ne.jp/user_image/11/c9/87d59c33272937dc5a89d5e531725a97.jpg)
その為、強制的に片通電タイプとしました。
アンテナは軽く調整しました。
![](https://blogimg.goo.ne.jp/user_image/13/73/321c9c3b1a6cd6c23b0c59933118e6ac.jpg)
![](https://blogimg.goo.ne.jp/user_image/6e/29/d317bd591a2d48811f63b5b830385bcf.jpg)
2Fのお部屋へは、TV端子裏側を抜きTV端子増設で対処しました。
![](https://blogimg.goo.ne.jp/user_image/6a/04/7dcebdad996e329bf307017aed52473c.jpg)
2分配後の信号は、
![](https://blogimg.goo.ne.jp/user_image/4d/1e/3b08753935dcedec15d3229db61f1905.jpg)
![](https://blogimg.goo.ne.jp/user_image/15/93/c317dfa483e4001511b2da4a93d1fcf3.jpg)
ブースター無しでもOKですね。
この度は弊社にご依頼頂き、誠にありがとう御座いました^^
今日からは地デジをストレスなくご覧頂けます。
今後ともよろしくお願い致します。
