千葉県：船橋市旭町にて、平面＋ＢＳアンテナ工事

１０月１９日分

今日は、船橋市旭町にお伺い致しました。弊社から１分のところです＞＜

先日お見積りをさせて頂いたお客様宅です。この度はご依頼頂き誠にありがとう御座います。（*^_^*）



車ですと数十秒のところです。する間もなく、到着です。



ご挨拶の後、早速始めさせて頂きます。

地デジのアンテナが平面アンテナに変更になりました。

この辺りは受信状態も良いので、問題ないでしょう！！

予想通り、ベランダのところで安定受信を確保できました。

本来はこのスカパーアンテナのところに取り付けたかったのですが、

ここより内側の方が感度が良かった為、平面だけそちらに移動する事にしました。

ＢＳはこの位置に取り付けます。





今回の平面アンテナは、ＤＸ：ＵＡＨ８００Ｌとしました。

いつもの様にベースからセットしていきます。



直下の信号です。









ＣＮは全てＯＫです。



地上波用の引込み線が反対側の最上部にある為、スカパー用の引き込み線（画像１：赤枠内）を使用する事にしました。

この配線は、１ＦＬＤＫまで単独で行っています。




ココに手を加え２つあるＴＶ端子を外し、中継用の全通端子へと変更します。


ベランダからの単独配線をＩＮ側に、分配器からの配線をＯＵＴに繋ぎます。

ＢＲ側、つまりＴＶ側は－１０dBの損失となりますので、地デジにのみＡＭＰを追加します。

これにより分配が一つ減りますので、既存の４分配器は３分配器へ変更します。



平面アンテナとＢＳの混合には、ＤＸ：ＭＣ0002Ｃで混合します。



Ｓ/Ｗにて地デジ側に通電させると、この様にＬＥＤランプが点灯します！

引き込みカバーは撤去し、このＭＣ0002Ｃで被せる様に取り付けました。

もちろん、周りはコーキングで覆っております。

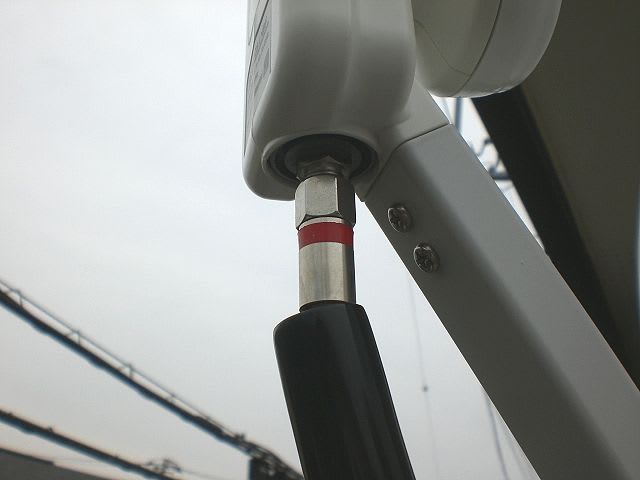

ＢＳアンテナ側にも防水接栓で。




ＵＡＨ８００Ｌは、この様に。




Ｕ２０Ｌ１ＣＢを使用します。



ＢＳアンテナは





損失の大きいＬＤＫで確認します。





ＢＳはここ１箇所のみという事ですのでＯＫとします。実際には、各箇所へ配信されていますが・・・こちらではレベル不足となります。（お客様ご了解済みです）


ＴＶ機器にて設定変更をし、作業完了となりました。



この度は弊社にご依頼頂き、誠にありがとう御座いました＾＾

今後ともよろしくお願い致します。
