可視光通信の実験 その２

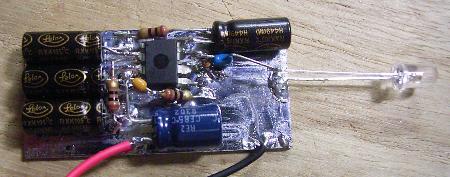

受信機を作成しました。
ＬＭ３８６の入力にＬＥＤをつないだだけです。


ジャンクのフォトダイオードやフォトトランジスタをつなぎ替えてみましたが、送信用のＬＥＤが一番良いようでした。
送信機にはコンデンサマイクをつけていましたが、ハウリングを起こすので、ＭＰ３プレーヤーの入力に変更しました。
１０ｃｍくらい離れたところで十分な音量で受信できました。

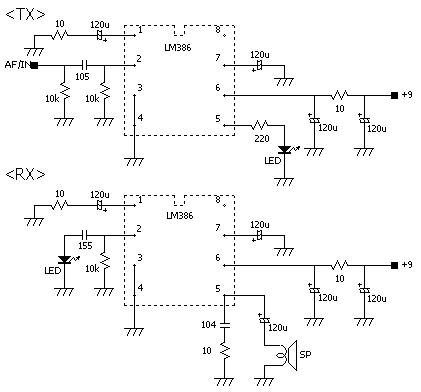

送信機、受信機の回路図です。


電源が１つなので、送受信機をあまり離すことができませんでした。
電池式にしてどのくらい離れたところで通信できるかテストしてみたいと思います。
