3月5日分
今日は、浦安市舞浜にお伺い致しました。
2014年8月に、BSの追加工事をご依頼頂いたお客様宅です。その節はありがとう御座いましたm(__)m
早いものであれから9年の歳月が流れようとしております。日々の経過が一段と早く感じます。
その後も何度かご相談を頂いておりましたが、今回は1Fの一室をリフォームする事になり、それに伴う電気工事のご依頼でした。
詳細を確認する為、先日一度現調させて頂いております。
ご挨拶のあと、はじめていきます。
基本は隠蔽作業で進めていきますが、一部(TV端子/コンセント増設)VE管での露出配管とさせて頂きました。
まずは1Fのここを起点に考えます。
![](https://blogimg.goo.ne.jp/user_image/17/bd/e2732fb227a315d1b6b88f5e9ec1cbdd.jpg)
ここには各部屋へのCD管類が集まっています。
もちろん屋外からの入線管も
その内の1本が、2Fのアンテナ設備の近くを通過していました。(前回の現調時に確認済み)
このCD管内に同軸を通せば、1Fまでの通線は可能です。
という事でそのCD管をカットし、スネークラインを入れ込んでいきます。
![](https://blogimg.goo.ne.jp/user_image/4e/34/a2c5ad0c789d7536e29afc45efed121b.jpg)
すると1Fからそれが出てきました![](https://blogimg.goo.ne.jp/img_emoji/hakushu.gif)
![](https://blogimg.goo.ne.jp/user_image/06/94/6b84df4d0b4c5da661fcf3f003820955.jpg)
これに同軸を結んで引き戻します。
![](https://blogimg.goo.ne.jp/user_image/7e/de/ed694dda5443be9965a7adfe23853353.jpg)
少し手こずりましたが、何とかここまでの通線が完了しました。
![](https://blogimg.goo.ne.jp/user_image/0f/fc/6b96597766242dfa96e9fddc952d6ff2.jpg)
1Fで新設箇所への長さを見て同軸をカット。

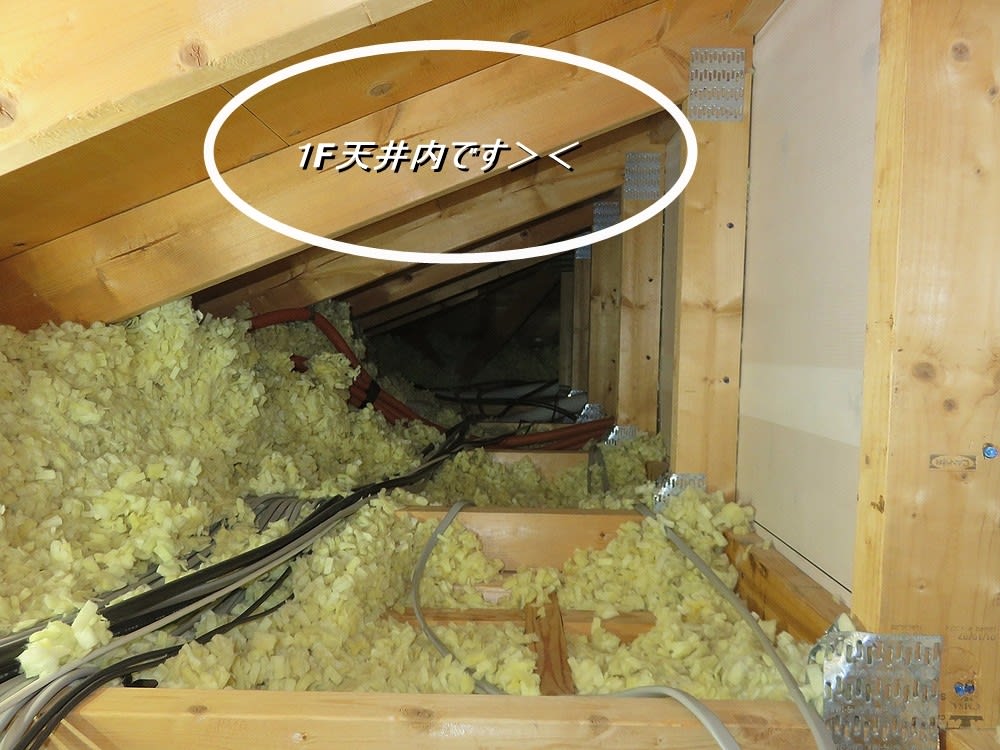

1F点検口から中へ入ります。(これが狭くて大変なのです)
![](https://blogimg.goo.ne.jp/user_image/6c/c8/cec201bc0b30af60e879fa3ac0f75afc.jpg)
集中しているCD管の中から、同軸が入っている管を特定しカットします。
そこから同軸を引き上げておきます。
![](https://blogimg.goo.ne.jp/user_image/00/66/324c518b59d556ae6ac72c698d5c2567.jpg)
軒下2か所を貫通させ、同軸とVVFを通します。
![](https://blogimg.goo.ne.jp/user_image/27/22/af73e416b755075bf7eee6928edf722d.jpg)

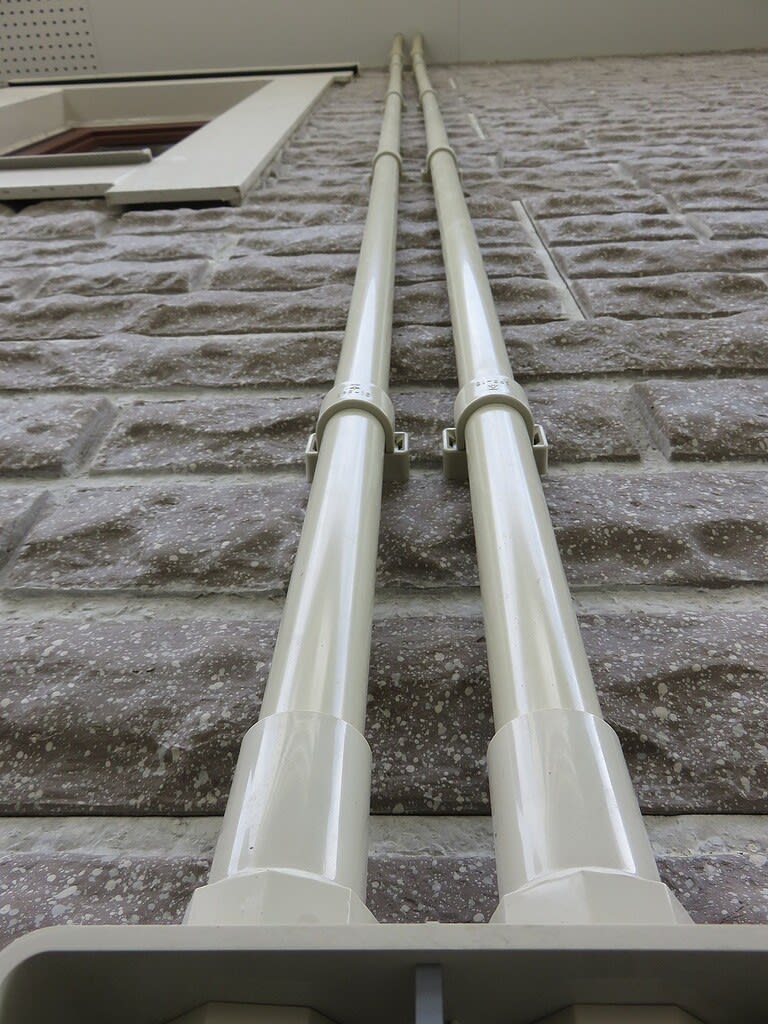

PF管をコンビネーションでVE管に繋ぎ、露出配管とします。
![](https://blogimg.goo.ne.jp/user_image/5a/22/3ad7bd1598aa899030ab45cf5bb48c27.jpg)
![](https://blogimg.goo.ne.jp/user_image/3f/37/0b600722413664890d72a2bb3f53efdf.jpg)
![](https://blogimg.goo.ne.jp/user_image/50/41/31e9db4b74b88812f41b766c2f482529.jpg)
![](https://blogimg.goo.ne.jp/user_image/2b/3e/c2d35c2e37b0e97aea3c1f721c365a0d.jpg)
![](https://blogimg.goo.ne.jp/user_image/64/51/947a5fe5968dfd7c867ce168b843fe24.jpg)
![](https://blogimg.goo.ne.jp/user_image/29/07/e5012cf0219be36b436cba4f1afb335b.jpg)

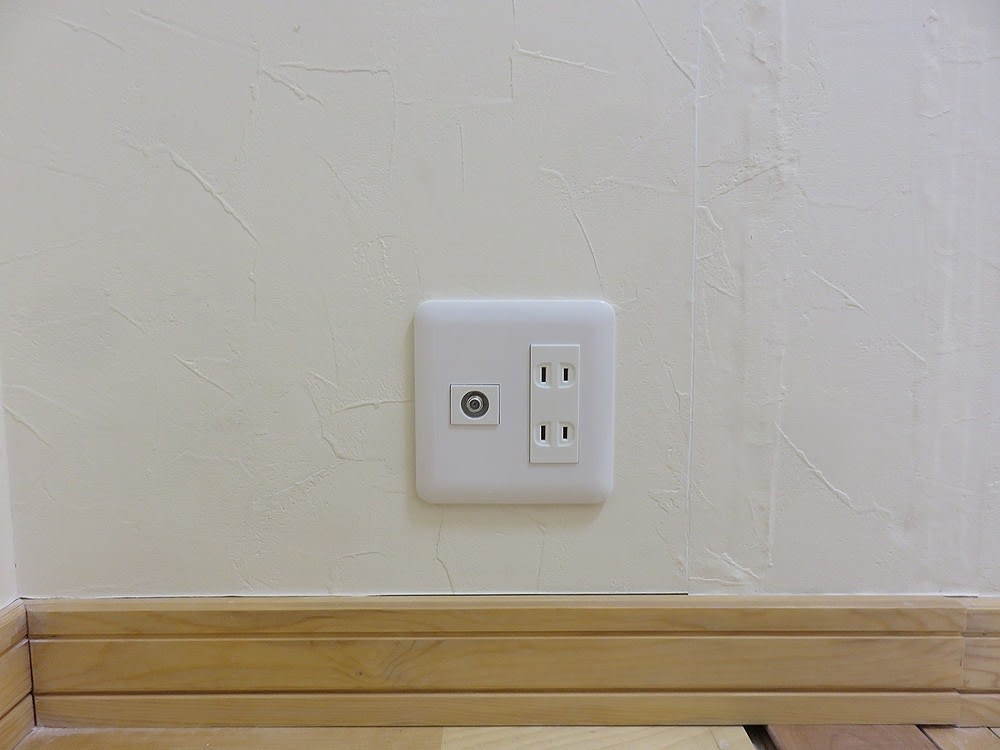

室内側を罫書き、コンセントとTV端子を造っていきます。
![](https://blogimg.goo.ne.jp/user_image/76/0f/14f966f065982e581176628e3a0d1d3a.jpg)
![](https://blogimg.goo.ne.jp/user_image/2a/f3/eccee7f8490ed88f6b01371c33bf158c.jpg)
です。

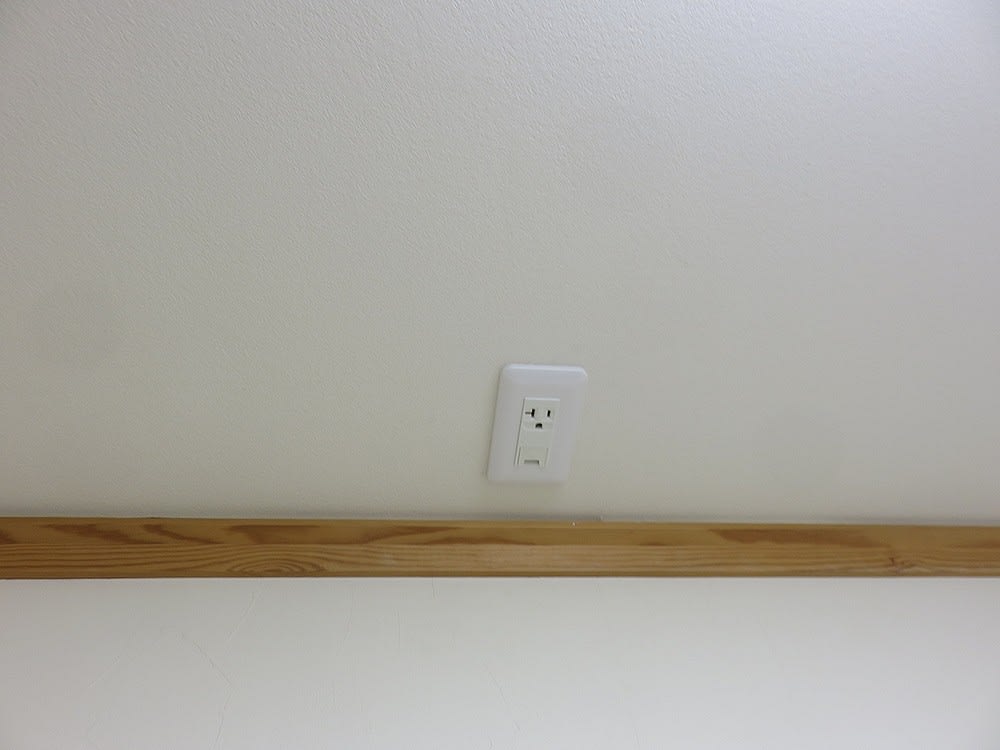

エアコン用の専用回路は、隠蔽にて作成できました。
![](https://blogimg.goo.ne.jp/user_image/6c/c1/094e2d9ceb7a2261ab40ea742e0f495a.jpg)
![](https://blogimg.goo.ne.jp/user_image/6f/52/adbb59178f00351fe43429fd51188f3d.jpg)
![](https://blogimg.goo.ne.jp/user_image/14/44/b6fb063d0478e587f634860446c2a8b1.jpg)
既存の5分配器を6分配器に替え、TV端子は完了です。
![](https://blogimg.goo.ne.jp/user_image/65/26/34c9cc7e9bddb4e306a311b710b69603.jpg)
続いてコンセントを2か所増設します。
1か所は先ほどの集中している裏面にです。
![](https://blogimg.goo.ne.jp/user_image/44/83/abfd967e922ccff1de8aa9546808d443.jpg)
こちらは楽勝です。
続いて下駄箱横に増設します。
こちらは近くにコンセントが無いので難儀しましたが、運よく下駄箱下を廻して屋外コンセントから分岐できました。
![](https://blogimg.goo.ne.jp/user_image/47/94/0854265fcd0668104d25ccdf126d0ce0.jpg)
![](https://blogimg.goo.ne.jp/user_image/00/0c/0ce085ea4756999d69d35d1e8f3aa027.jpg)
![](https://blogimg.goo.ne.jp/user_image/46/8b/5531d0f790b21534d28cf44cc17b461e.jpg)

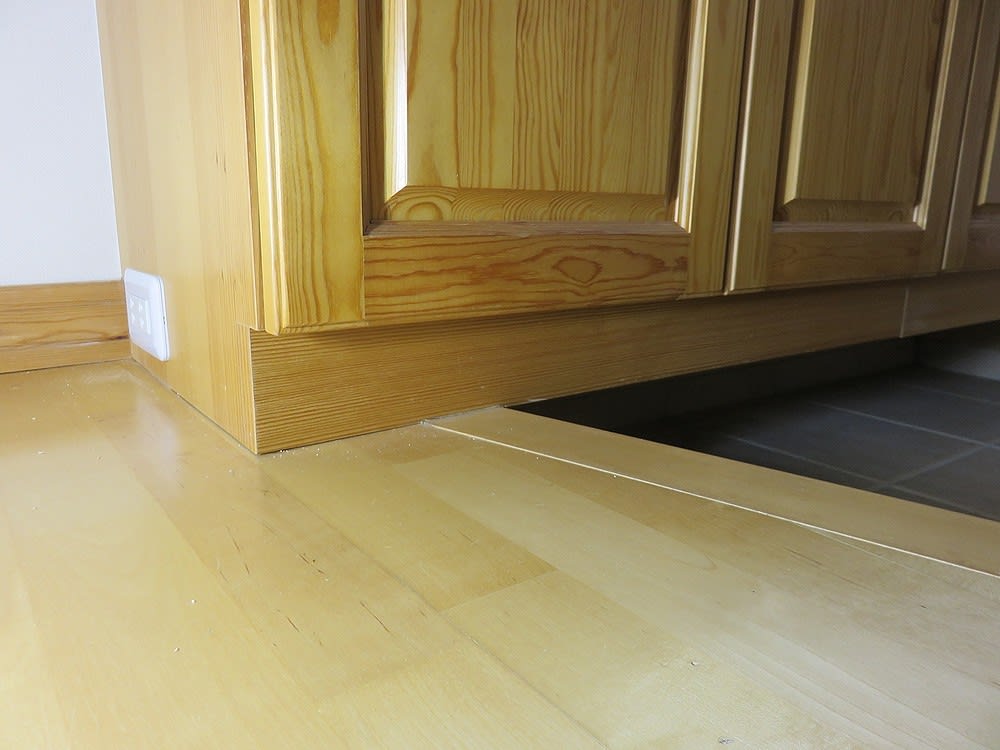

下駄箱下なので、一切配線は見えません。良しよしです。
この度も弊社にご依頼頂き、誠にありがとう御座いました^^
これで電気工事は終了となりましたので、来週エアコン工事にお伺いさせて頂きます。
引き続き、よろしくお願い致します。
