昨日買ってきたトランジスタ技術 ２００８年８月号にはNECの78K0マイコン基板が付録に付いていました。
このマイコンにはUSBコントローラが乗っていて、USBファームウェアと、プログラムの書き込みなどを行うBIOSが書き込まれているので、USBに接続すればすぐに動作します。
コネクタの半田付けなども不要で、基板を直接USBポートに刺すことができます。

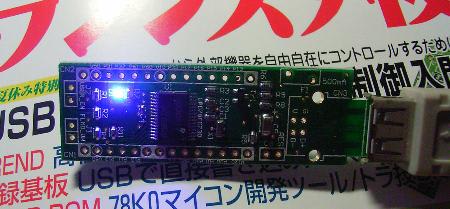

USBマイコン基板です。
パソコン側には、USBをシリアルに変換するドライバをインストールしますので、ハイパーターミナルなどの通信ソフトで制御することができます。
ハイパーターミナルでUSBマイコン基板に接続して、BIOSのdumpコマンドでメモリの内容を表示しているところです。
プログラムの書き込みはHEXファイルをテキストでUSBマイコンへ転送すると、BIOSがメモリに書き込んでくれます。
RAMに書き込んで実行したところです。
サンプルプログラムのsample1.hexを書き込んでみました。
P6.1 ^= 0x01;
でP61ポートに接続されているLEDを点滅させているだけです。
マイコンで最初に動かすプログラムはLEDピカピカです。
無限ループするプログラムなので、動き出したら電源を切る以外に止めることはできません。USBポートから抜きます。
RAMで実行しているので、電源を切るとプログラムは消えてしまいます。
LEDピカピカのテストが終わったので、フラッシュROMに実用的なプログラムを書き込んでみることにしました。
RAMは2KBしかありませんので、大きなプログラムは書き込めませんが、ROMは8KBあります。
テストしたのは、サンプルの「あまり強くないオセロゲーム」です。
プログラムを書き込んでいるところです。
書き込みは1KBずつなので、大きなプログラムは数回に分けて書き込みます。
書き込みが終了してプログラムを起動したところです。
オセロゲームの初期画面です。
「あまり強くない」だけあって、適当にお相手したら勝ちました。
開発環境もC言語が付いているし、空きポートの数も多いので色々応用ができそうです。
このマイコンにはUSBコントローラが乗っていて、USBファームウェアと、プログラムの書き込みなどを行うBIOSが書き込まれているので、USBに接続すればすぐに動作します。
コネクタの半田付けなども不要で、基板を直接USBポートに刺すことができます。
USBマイコン基板です。
パソコン側には、USBをシリアルに変換するドライバをインストールしますので、ハイパーターミナルなどの通信ソフトで制御することができます。
ハイパーターミナルでUSBマイコン基板に接続して、BIOSのdumpコマンドでメモリの内容を表示しているところです。
プログラムの書き込みはHEXファイルをテキストでUSBマイコンへ転送すると、BIOSがメモリに書き込んでくれます。
RAMに書き込んで実行したところです。
サンプルプログラムのsample1.hexを書き込んでみました。
P6.1 ^= 0x01;
でP61ポートに接続されているLEDを点滅させているだけです。
マイコンで最初に動かすプログラムはLEDピカピカです。
無限ループするプログラムなので、動き出したら電源を切る以外に止めることはできません。USBポートから抜きます。
RAMで実行しているので、電源を切るとプログラムは消えてしまいます。
LEDピカピカのテストが終わったので、フラッシュROMに実用的なプログラムを書き込んでみることにしました。
RAMは2KBしかありませんので、大きなプログラムは書き込めませんが、ROMは8KBあります。
テストしたのは、サンプルの「あまり強くないオセロゲーム」です。
プログラムを書き込んでいるところです。
書き込みは1KBずつなので、大きなプログラムは数回に分けて書き込みます。
書き込みが終了してプログラムを起動したところです。
オセロゲームの初期画面です。
「あまり強くない」だけあって、適当にお相手したら勝ちました。
開発環境もC言語が付いているし、空きポートの数も多いので色々応用ができそうです。
