スポット溶接(抵抗溶接)について 写真で見る精密板金加工
おはようございます、丸井工業(株) 専務の井手野です。
板金と板金を重ね合わせて溶接する加工です、これは板金に圧力を加えながら電流を流し、金属の抵抗によって発生する熱で板金どうしを溶かして接合する加工です。
スポット溶接機の電極が板金を押さえている力や時間、電流の量、通電時間などのバランスが品質の良いスポット溶接を行う為の条件となっています。
![精密板金 丸井工業 スポット溶接](https://blogimg.goo.ne.jp/user_image/7a/4c/5df519ae2511a5c03ece6251ffc6561a.jpg)
▲これがスポット溶接機です 真ん中、上下垂直に付いてる銅の棒が電極です ホースは電極を冷やす為に水が流れています。
![精密板金 丸井工業 スポット溶接](https://blogimg.goo.ne.jp/user_image/7b/e3/55cd2da3bd4419183d564dac0bf58655.jpg)

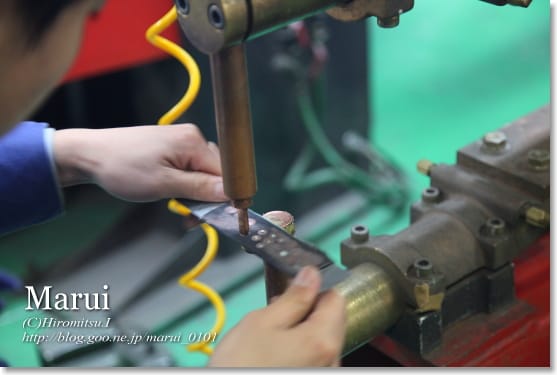

▲スポット溶接をしている所 板金を重ね合わせて上下電極の間に挟みます。
![精密板金 丸井工業 スポット溶接](https://blogimg.goo.ne.jp/user_image/2b/78/64c5cfceb552d2875e74e0073feeeda4.jpg)
▲電極(チップ)を磨いている所です スポット作業の途中で必ず決められた回数行います (アルミは頻繁に)。
