３Ｄ無線クラブのマイクアンプの追試です。ＦＢです。

２０１３年６月２７日（木）
この日は、朝は１８℃で昼間は３０℃近く温度差の激しい日でした。

この日は、３Ｄ無線クラブが公開しているマイクアンプの回路が巧妙で、
追試して見たくなり、クラリオンのJC-9のマイクをベースにして、基盤化
して（ブレッドボードで予備試験はしていた）実装して見ました。

原典はECM用ですが、ダイナミックマイクで実験して見ました。

表側

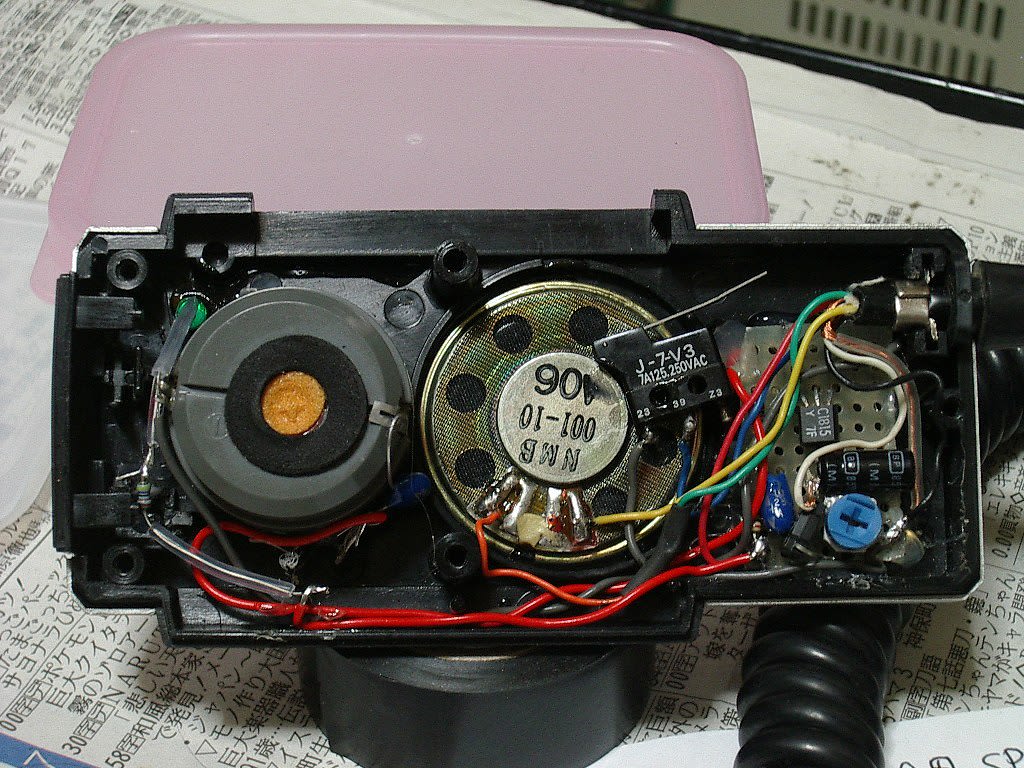

実装状態

元の基盤とPTTは取りマイクロスイッチを付け、軽すぎるので後でゴムで調整

基盤の表側

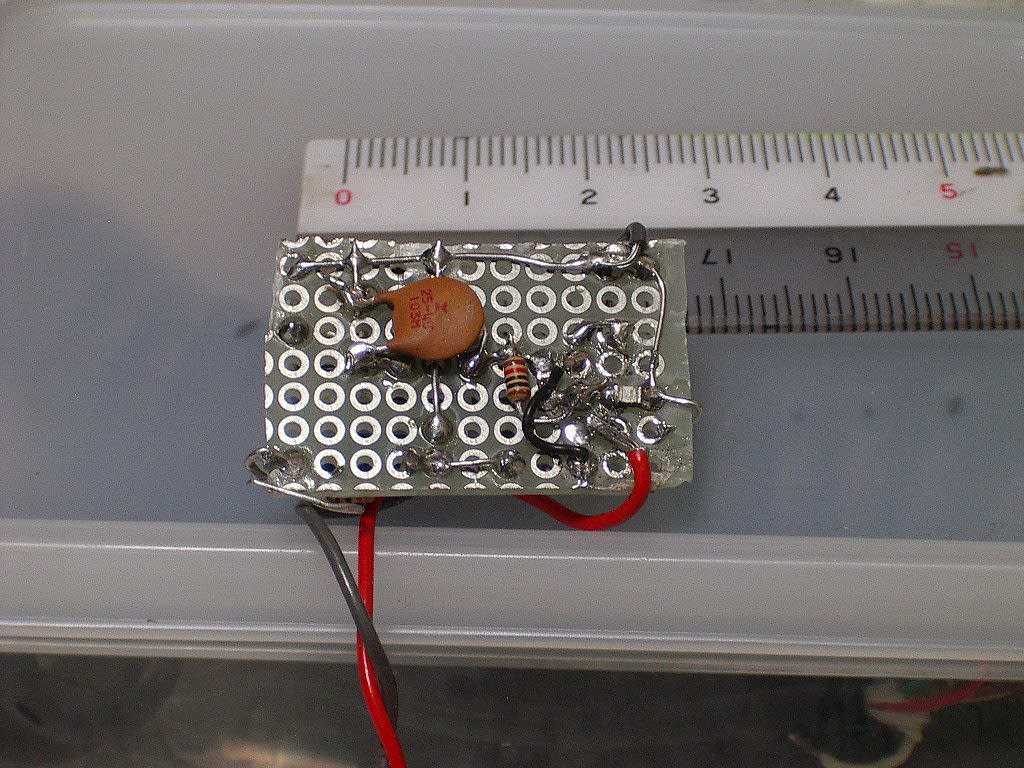

基盤の裏側

回路図

1000pfと4700PFはチップのセラミックコンデンサ使用。
1S1588は1S953（NEC）を使用しています。バイアスのかかり具合が良くて
音質も良いです。ゲインもちょうど良く、VRも絞り気味でした。
回路図の電源のところのコンデンサはタンタル10μＦ-16Vです。
電流も2mＡ位ですから使えます。

ダイナミッックマイクに同様に10μF-16Vで直流を切りマイク側はー（マイナス）
です。

良かったですね。

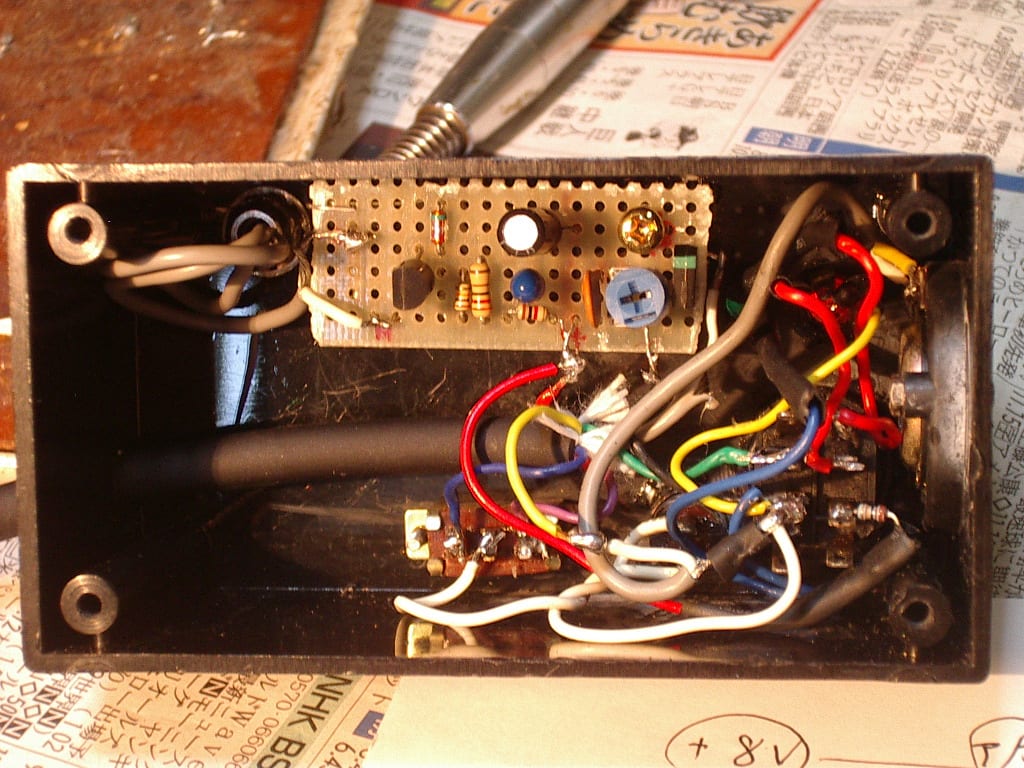

2013年7月3日　コンデンサマイク使用のスタンドマイクに試作

ECMへの電圧ー電流と2SC1815-Yの増幅度も良くマッチして良好です。

2013年７月11日　暑いですね。追記です。

電源は無線機（Kenwood）8ピンタイプに8Ｖ－10mAのピンから取り、電池等は不要です。


参考文献　３Ｄ無線クラブ：無線機用　”コンデンサーマイク”　の作り方

https://www.ddd-daishin.co.jp/ddd/kondensa-mic.htm
