さて０系ですが、引き続きMP動力の組立てをしました。

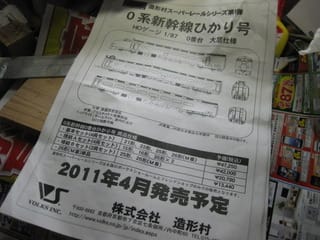

その報告の前に、昨年のＪＡＭでもらってきた造形村さんのプレスリリースが出てきたので、なんとなく読み返していると・・・

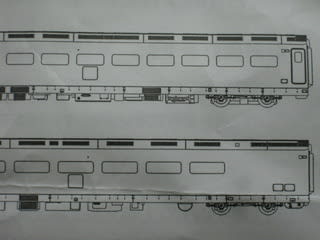

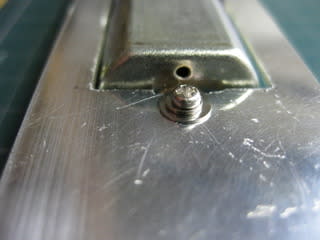

お！このイラストはあなどれないじゃないか。側スカートのボルトが鮮明に描かれていますよ♪ 「Ｄコック」やら「外部電源コンセント」やらのフタも細かく描かれていているようだし。。
というわけで、しっかりパクら参考にさせていただくことにしました。
おー測ってる測ってる(^^;

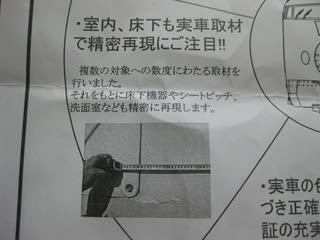

あまり気に留めてませんでしたが、実車取材のようすなんかも写真入りで書かれてたんですね。どこの点検蓋でしょうか？
基本セットは今月末に発売予定のようですが、改めて担当者の情熱に敬意を表するとともに、そのクオリティに期待してしまいます。
で、わが家のゼロ系ですが、t1.5mm床板で問題ないか、とりあえずMPギヤによる動力機構一式を仮組みしてみました。

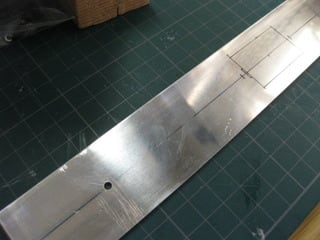

パーツに添付されている寸法図に沿ってモーターと取り付けネジの穴をケガキます。

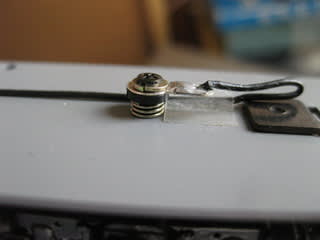

たまたま手近にあった完成動力「電動車ユニットＢ」を見てみると、センターピンは床上側に復元バネが入るようになっています。この復元バネを入れなければ、多少床板が厚くなってもこのままいけることがわかりました。
こんな感じで問題なく取り付けられました。

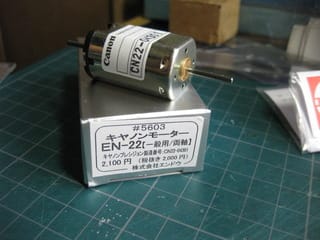

モーターはエンドウのEN-22一般型（キャノン製）で、詳しくは後で述べますが、これには少し不安材料があります。
モーターホルダーを介して床板に取り付けますが、添付のφ2×2mmネジだと床板が厚いため0.5mmしかネジ穴に入らないことになるので、φ2×4mmネジに代えた上で、ワッシャを2枚入れて床下への突き出し量を調整しました。
ネジのお尻はモーター軸の寸前で止まっています。。

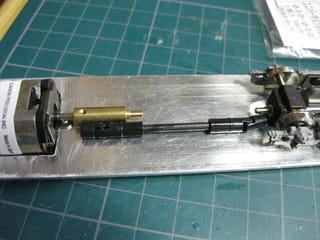

ユニバーサルジョイントを取り付けようとしたところ、やけに長いことが判明。これじゃモーター延長軸は必要ないですね。どこで間違った情報を掴まされたのか・・・(~_~;
それどころか、ユニバーサルジョイント自体も長すぎて入りません。

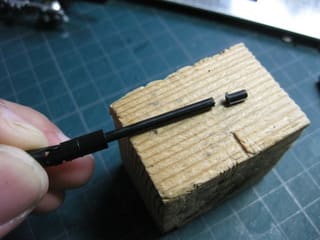

前後左右どこを見回しても切れる部分はここぐらい。プラ製ユニバーサルジョイントの軸を4mmほどカットしました。

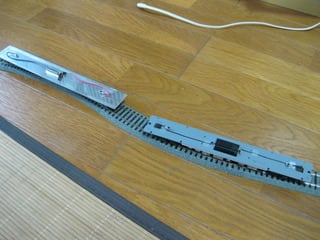

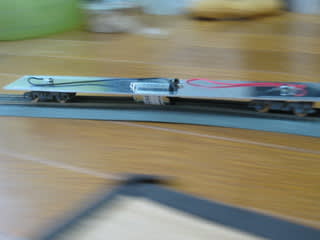

仮の配線をして試験走行。あっけないほど簡単に走りました。。
当然といえば当然ですか・・・
しかし。

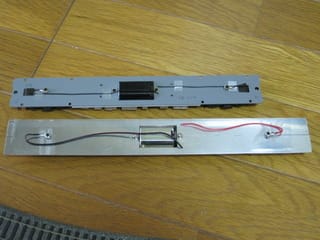

速度差を確かめるために先ほどの「電動車ユニットＢ」と一緒に走らせたところ、なんと反対向きに走りました！
（ぶつかる！）
配線もまったく同じなのに、これってどういうことよ？ と冷静に考えてみたところ、モーターの取り付けが上下逆（すなわち端子の＋と－が逆）であることが判明しました。
型番などのシールが貼ってある面を下に向けたのですが、どうやら上側でいいようです。
本組みの段階で上下反転させるか、配線を左右入れ替えることで対応したいと思います。

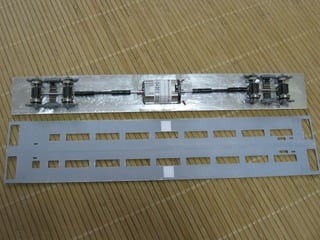

在来線の20m車用（しかも1/80）と比べてみると、その大きさがわかります。長さだけでなく幅もひと回り大きいことがよくわかると思います。
ところでこの動力、何の疑いもなくMPギヤで組んでますが、果たして造形村の動力車とちゃんとシンクロしてくれるのか、不透明さは拭えません。
造形村の０系も、動力車のメカ自体は昨今の完成品に共通の「両軸モーター＋密閉ギヤボックス」と思われます。しかし26形すべてが動力車で、仮に16両フル編成にすると実に6両が動力車という極めて高いM車比率となることから、ギヤ比やモーターの特性などがかなり高速型にチューニングされているようです。
現時点ではっきりしているのは、EN-22型モーターを「一般型」ではなく「高速型」にしなければいけないということです。
先ほど「不安材料がある」と書きましたが、この文章を書いている途中でエンドウのHPを確認したところ、新幹線には「高速型」を使うと明記されていました。
\2,100の出費ですなぁ・・・
一方、MPギヤ（電車用H）本体のギヤ比は、新幹線用とされてはいるものの、試験走行させた感じでは（逆向きに走りましたが・・・）在来線用と比べて速いという感じはしなかったので、とりあえずこのままでいくしかないようです。
もしモーターを換えても速度差が大きいようなら・・・
今の動力は100系用に譲って、26形単品か増結Bセット（25+26形）を買う覚悟をせざるを得ないかも、です(^^;
あと、カプラーをどうするか、といった問題もあるのですが、何とか無事に手をつないで走ってくれることを願うばかりです。
（この動力を組み込む16形グリーン車の車体とともに）
