ICOM IC-251 SW電源修理の顛末とSSB側の調整

2014年1月12日　室温14℃　外気温　20℃　晴れ　外の方が暖かい日でした。

１．ＳＷ電源修理の顛末

・経過
昨日迄、本体のSW電源故障の為、部品（TR、IC）を交換して、やっと
直ったと思いきや、ダミーロードで送信テストをしているとパワーが4W
しか出ず、強烈なハム音と電源が熱くなり、ポンといって死んでしまいました。
最後の不良部品は、200V-220μＦと思われ追求をやめました。

回路図を見ると、AC100Vを倍電圧整流していて怖い設計と思いましたね。
2度と使いたくないとも思いました。13.8V－3.2A→動作時13.6Vでしたが。

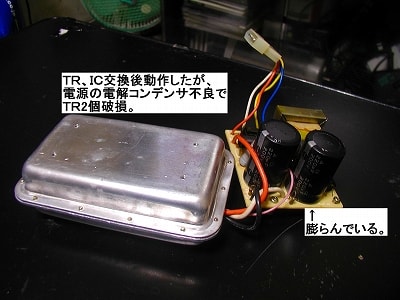

壊れたＳＷ電源ユニットです。右側の整流ユニットが曲者です。

・SW電源の代わりを使う

閃いたのは10W機用のTEST電源で、TV用のAC-アダプタ12V-5A改13.8V-4Aです。


これを、入力はＡＣ入力端子に繋ぎ、出力の＋側は、H5端子（黄色）の線に繋ぎ、
ー側はケースに繋ぎます。これで、元のSW電源と同じ接続状態です。

シャーシの一部をえぐり取った部分が有りますが、実際は必要なかったのですが（汗）

２．動作確認とパワー再調整、SSBのキャリアポイントの調整

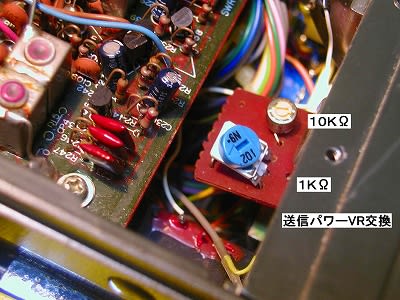

・パワー調整の半固定抵抗が劣化の為、防塵型の半固定抵抗器に交換

実にスムーズにLOW：1W、HIGH：10Wと前面のRFパワーの調整と一致出来ました。

・SSBのキャリアポイント周波数の調整（ＵＳＢ、ＬＳＢ）

周波数カウンタの周波数レンジを変えて（私の場合1Hz～120MHzレンジ）


前面のモード：USBにする。X-TAL　X3の横のトリマーで合わせる。

前面のモード：LSBにする。X-TAL　X4の横のトリマーで合わせる。


やっと、電源部も入れ替えて調子を見れる状態になりました。

嫁ぐ日までお付き合い下さいって、IC-251に言ってやりました。
