短波受信機RH-901型の修復作業記録 その1 (2016年07月25日)

2016年07月26日 16時25分04秒 | 04戦後の軍用無線機

短波受信機RH-901型の修復作業記録 その1 (2016年07月25日)

本機については、何時、誰から、いくらで購入したのか全く記憶がありません。
今回中身を初めて確認する次第です。
ケースを外すと、真空管は8球のGT菅の構成で、いわいる高1中2の大変標準的な回路構成です。
回路も戦時の技術を継続しており、地1号受信機のST菅をGT菅へ換装しただけのように見受けられます。
本機は、戦後の米軍の技術のライセンス生産の採用ではなく、純国産技術による受信機といえます。
大きな特徴としては、円形の回転式のコイルパック群を採用しています。
また、軍用としては珍しくスピーカを内蔵しています。
背後の空中線端子近辺には、落雷対策用の避雷器のようなものがあります。
本機については、東京無線電機㈱、東洋通信、安立電気で生産されています。
残念なことに、本来は電源部は別筐体のはずですが、アマチュアの手により、本体内に無理やり電源が組み込まれています。
また、面白いことに電源トランスと大型の電解コンデンサーは接着剤で固定されています。
大変興ざめです。
通電する前に、電源部系統のチェックを行いましたが、問題ありません、
とにかく通電です。
少しエージングしていると、低域でのノイズが確認できます。
さらに時間経過すると夜間帯とも重なり、各周波数帯で放送波を受信することができるようになりました。
全体のシステム自体は問題ありませんが、感度不足です。
本機もBFOが機能していません。
本来なら、真空管の全取替で様子を見たいのですが、新品のGT菅のストックはありません。
正攻法で、真空管試験器の出番のようです。



広島戦時通信技術資料館及は下記のアドレスです。
http://minouta17.web.fc2.com/




コメント

日本電気製RAP-261-CM(五三L中短波受信機二型)の修復作業記録 その1(2016年07月25日)

2016年07月26日 15時46分10秒 | 04戦後の軍用無線機

日本電気製RAP-261-CM(五三L中短波受信機二型)の修復作業記録 その1(2016年07月25日)

今回は、とりあえず損傷しているスナップスイッチ2個の交換を実施しました。
同型のスイッチがなく、とりあえず手元ににあるスイッチで交換しております。






現在の課題としては、以下のとおりです。
①BFOが動作していないこと。
②周波数の目盛が約100Khz程度ずれており、校正する必要があります。



広島戦時通信技術資料館及び広島手製本倶楽部は下記のアドレスです。
http://minouta17.web.fc2.com/



コメント

日本電気製RAP-261-CM(五三L中短波受信機二型)の定期点検記録(その1)(2016年07月12日)

2016年07月12日 21時01分38秒 | 04戦後の軍用無線機

日本電気製RAP-261-CM(五三L中短波受信機二型)の定期点検記録(その1)(2016年07月12日)

来歴
本機は、1979年(昭和54年)頃、広島の松本ジャンクセンターにて購入しております。
購入したものの押入で長期保管した後、1985年(昭和60年)頃突如修復に目覚め、修復作業を開始しました。
当時の記録がなく、うる覚えですが、整流菅5Z3のヒータ断線による交換と周波数変換の6BE6のヒータ配線不良の解決で無事修復を完了しました。
とっても高感度の受信機であったことを覚えています。
少しばかり、居間にかざっておりましたが、何分大きく重たいため、家人からのクレームもあり、結果として倉庫保管となり長期眠りについておりました。

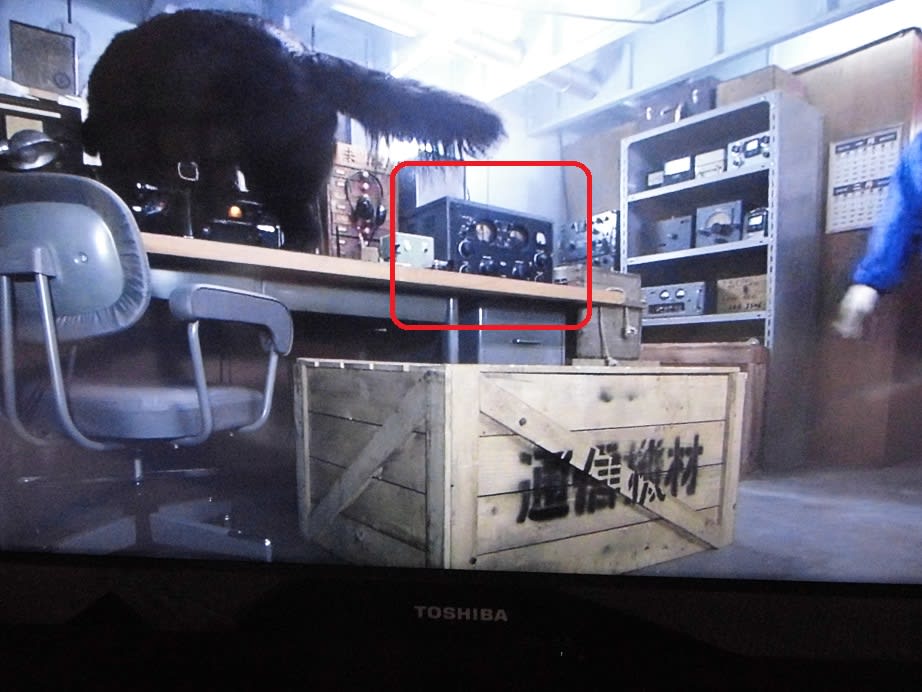

ところが、2011年(平成23年)TV番組の『南極大陸』で使用する無線機の出演依頼があり現場復帰させるこことなりました。
長期にわたる倉庫保管では、高温や湿気等の影響で保存状態は大変悪化しておりました。
とりあえず受信機の機能も確認せず、番組出演を無事果たすことができました。


定期点検
2016年(平成28年)4月から定期点検を開始しましたが、シャーシ上部にかなりの錆が発生しており、まず錆の除去から開始しました。
また、番組出演から復帰した受信機を確認すると、スナップSWの爪が2本とも折れていました。(残念ながら破損のことの連絡はありません)
とりあえず、危険は覚悟のうえですが、電源チェックもせず電源起動を試みます。
1分程度でヒータがあたたまるとブーンというハム音が聞こえます。
電源系を含むB系電圧やヒータ電圧系には、特に問題はありません。
ただし、メインダイヤルを廻しても一向に受信波をとらえることはできません。
一時は、全体をばらして徹底的な修復作業を決意しましたが、周波数制御の切替SWが水晶指定となっていたのでVFOに変えると途端に受信電波をとらえることができるようになりました。
どうも、番組出演したときに、番組関係者が勝手に本機の切替SWをさわってしまったようです。
本機は、1954年(昭和29年)に誕生し、今日の2016年(平成28年)までほとんどの部品交換なく、劣悪な環境下で生きながらえたことになります。
今でも現役で使用することができるほど高性能な通信型受信機です。
後はスナップSWの交換とBFOの出力の問題の解決が必要です。


SP600とRAP261の関係について(本件については、小生の勝手な推論です。)
JA2AGPさんのBOATANCHORS IN JAPANのホームページのSP600の資料によると、生産は1950年(昭和25年)から1970年(昭和45年)までとなっております。
また、Model SP-600-JX-17ではマニュアルの作成日付は1953年6月となっています。
一方、本機の日本電気製RAP-261-CM(五三L中短波受信機二型)の銘板による生産日付は1954年(昭和29年)10月です。

この時代背景(陸上自衛隊のウィキペディア情報)は以下のとおりです。
1950年(昭和25年)に朝鮮戦争が勃発し、在日米軍の大半が朝鮮半島に出動したことで、日本防衛について空白が生まれたため、ダグラス・マッカーサー元帥の書簡により国内の治安維持を目的として、同年8月に「警察予備隊」が創設された。
1952年(昭和27年)に「保安庁」が発足した。警察予備隊は海上警備隊及び海上保安庁航路啓開隊とともに保安庁隷下に入り、それぞれ「保安隊」、「警備隊」に改組された。
その後、順次防衛力の整備が進み、1954年(昭和29年)7月1日に、保安庁は防衛庁に改組され、保安隊及び警備隊は、「陸上自衛隊」、「海上自衛隊」及び「航空自衛隊」に改組された。

このことから、日本電気製RAP-261-CM(五三L中短波受信機二型)が1953年制定の無線機であるとしたら、保安隊により制定し、自衛隊と改組時点で運用化されたことになります。
本来は米国の制式無線機のライセンス生産が基本ですが、米国が最新の無線機の生産・技術情報までは当時弱小な敗戦国である日本に提供するわけはありません。
このため、日本電気としては、SP600の実機をもとに多少の改良(改悪)をした国産化したSP600もどきを生産したのではないでしょうか。
明らかにデッド・コピーではありませんが、ライセンス違反ぎりぎりのところでしょうか。
たとえぱ、日本が中国に新幹線を技術輸出しましたが、中国はこの技術を利用して国産と主張し国内生産した新幹線を海外へ展開しようとしています。
ここまで、あつかましくないでしょうが、にたりよったりとした感があります。
ただし、当時の日本でも、使用真空管を変え、部品配置も左右反転するなどした受信機を開発とすることで、国産としてのプライドをまもったのではないでしょうか。
最後に、「たまの玄太のブログ」に当時の米国無線機の国産化のお話しがありましたので参考にしてください。


  RAP-261受信機仕様






広島戦時通信技術資料館及び広島手製本倶楽部は下記のアドレスです。
http://minouta17.web.fc2.com/



参考文献

『南極大陸』は、2011年10月16日から12月18日まで毎週日曜日21: 00 - 21:54に、TBS系の「日曜劇場」枠で放送された日本のテレビドラマで主演は木村拓哉さんでした。
南極大陸 (テレビドラマ)  https://ja.wikipedia.org/wiki/%E5%8D%97%E6%A5%B5%E5%A4%A7%E9%99%B8_(%E3%83%86%E3%83%AC%E3%83%93%E3%83%89%E3%83%A9%E3%83%9E)

米国製著名通信用受信機  http://fomalhautpsa.sakura.ne.jp/Radio/books/USA-comm-rcvr.pdf#search='%E7%B1%B3%E5%9B%BD%E8%A3%BD%E8%91%97%E5%90%8D%E9%80%9A%E4%BF%A1%E7%94%A8%E5%8F%97%E4%BF%A1%E6%A9%9F'

陸上自衛隊  https://ja.wikipedia.org/wiki/%E9%99%B8%E4%B8%8A%E8%87%AA%E8%A1%9B%E9%9A%8A

たまの玄太のブログ  http://naka929gen.cocolog-nifty.com/blog/2016/01/no1431-f6dc.html
