トリオＴＳ－５１０の修理記録（その４：受信部）（平成２６年１０月２５日）

トリオＴＳ－５１０の修理記録（その４：受信部）（平成２６年１０月２５日）

当初判明した低周波増幅の利得不足の件ですが、エージングをしていると故障が自然復旧したようで、正常に戻ってしまいました。
と思っていましたが、やはり利得不足が再発しました。
丁度良い機会などで修理するこことしました。
低周波増幅段のシステム構成は、まずプリアンブとしてトランジスター１段（２ＳＣ３７３）から５００ＫΩの音量調整器を経て６ＢＭ８の３極５極管で増幅される仕組みです。
６ＢＭ８の真空管部については、各端子は規定電圧であり、特段の問題点はありません。

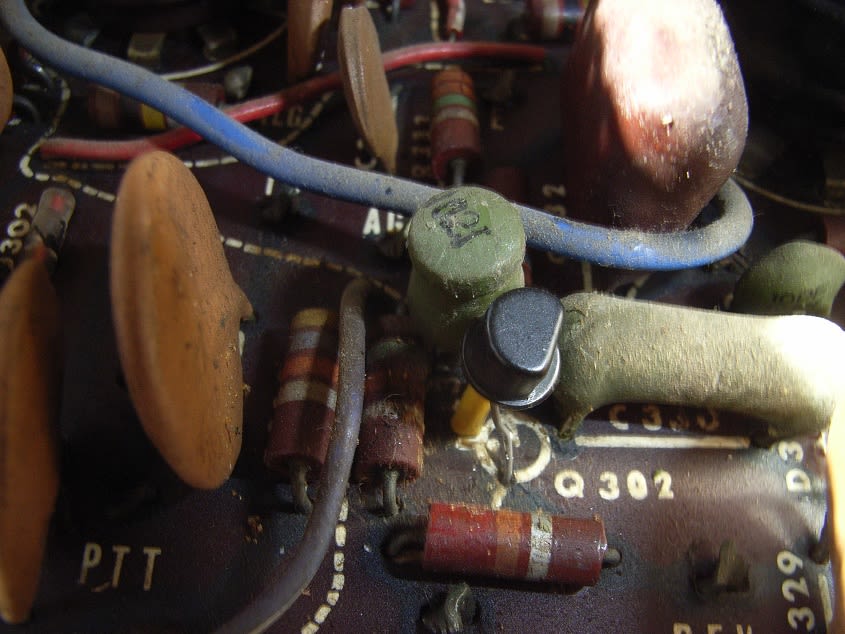

どうも初段のプリアンブのトランジスター（２ＳＣ３７３）部分に問題がありそうです。
受動素子である抵抗器やコンデンサーには問題がありません。
したがって、能動素子であるトランジスター（２ＳＣ３７３）の動作が不安定の原因と判断しました。

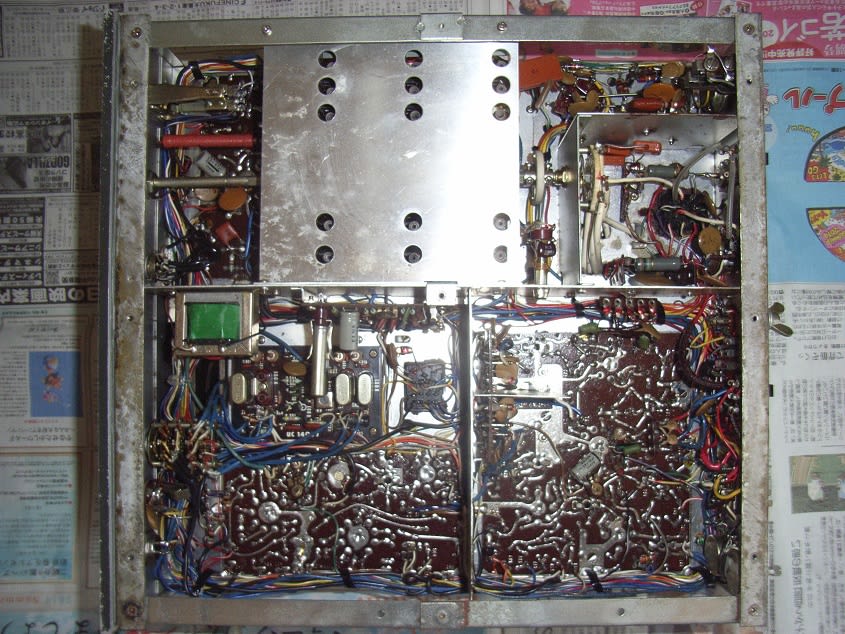

真空管なら簡単に交換で済みますが、基板のはんだを除去してトランジスターの交換作業が必要となります。
この交換により、受信部の機能は無事回復しました。
トリオＴＳ－５００と受信性能を比較しましたが、お互い遜色なく高感度に動作しております。





今回は、受信部の機能回復を主眼に修理しまたが、増幅型ＡＧＣと低周波増幅のプリアンブのトランジスター（２ＳＣ３７３）２個の交換となりました。
トリオＴＳ-５１０は、真空管とトランジスターのハイブリットの時代のものですが、当時の最新技術のものが故障していたのも皮肉なものです。





手製本活動（その１６：製本教室）

手製本活動（その１６：製本教室）

平成２６年１０月２３日実施した製本教室の制作模様です。

本日は２名のかたが欠席されました。
十分に教室の時間はありますので、作業の要所要所で作業内容のチェックをするとミスが少なくなります。

全体の教室模様です。

前回作成の半革装の製本の完成です。布ばりの表紙に、背は革といった表装です。





■目引き、背固めの工程の角背・丸背チームの作業状況です。

①本体に紙バンドを巻き、丸い筒とヘラを使用して丸みだしを行います。（丸背チームのみ）



②金鋸で背に１．５ミリメール程度に深さの溝を切ります。



③背に水溶きボンドを塗り、切った溝に麻紐を入れていきます。



⑤最後に和紙を背に張ります。



⑥丸み出し、目引き、背固めの工程の終了です。



■表紙の作成工程の丸背チームの作業状況です。

①表紙の裏にはる黄ボール紙（厚さ２ｍｍ）として、表・裏の型紙を切り出します。背は地券紙で切り出します。



②今回はＢ４版の美術用紙に表紙を印刷していますので、この切り出した黄ボール紙と地券紙を型として鉛筆でなぞり、表紙の枠を確定します。



③最後に、水溶きボンドにて、表紙の用紙に、切り出した黄ボール紙の型紙を貼り付けます。ここでの注意事項は角のまるめ処理です。



※今回は順調に表紙作成が終わったと思いましたが、本文と合わせたところチリ部分のマージンを取っていないことが発覚しました。
　次回、表紙の再作成するこことなりました。大変残念です。



※製本教室の案内は下記のとおりです。

中国新聞文化センター教室部
教室名：クレドビル教室　お問い合わせはTEL082-962-4111へ
講座名：手製本（ルリユール）入門
コース：第2・4木曜　10:00～12:00
講師：広島手製本倶楽部主宰　森川　昌幸
講座内容：自分の本を作りたいが、製本については全く知識がないといった初心者を対象とした講座です。
製本の基礎として、前期３ヵ月間は角背、後期では丸背の製本実習を行います。
専門的な製本道具を用いず、手作り製本が楽しめるようになります。
製本技術をマスターすれば、自分史、ホームページ、ブログや絵手紙など自分のアイデアを活かした本を作ることができるようになります。
受講料：3ヵ月　9720円（5回）
備考：教材費 2,500円



広島手製本倶楽部は以下の新アドレスに変更です。
http://minouta17.web.fc2.com/book_index.html





トリオＴＳ－５１０＋ＰＳ－５１０の修理記録

トリオＴＳ－５１０＋ＰＳ－５１０の修理記録

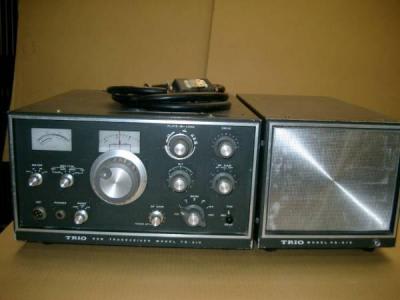

トリオのＴＳ－５１０＋ＰＳ－５１０を平成２１年８月頃オークションで購入し、長期保存していました。
この度、ＴＳ－５００の整備に伴い、ついでにＴＳ－５１０も修理を行うこととしました。
ＴＳ－５１０の修復など簡単なこととたかをくくっていましたが、意外と修理は難航しました。

トリオ　ＴＳ－５１０＋ＰＳ－５１０の修理記録（その1）（平成２６年７月２０日から９月末）

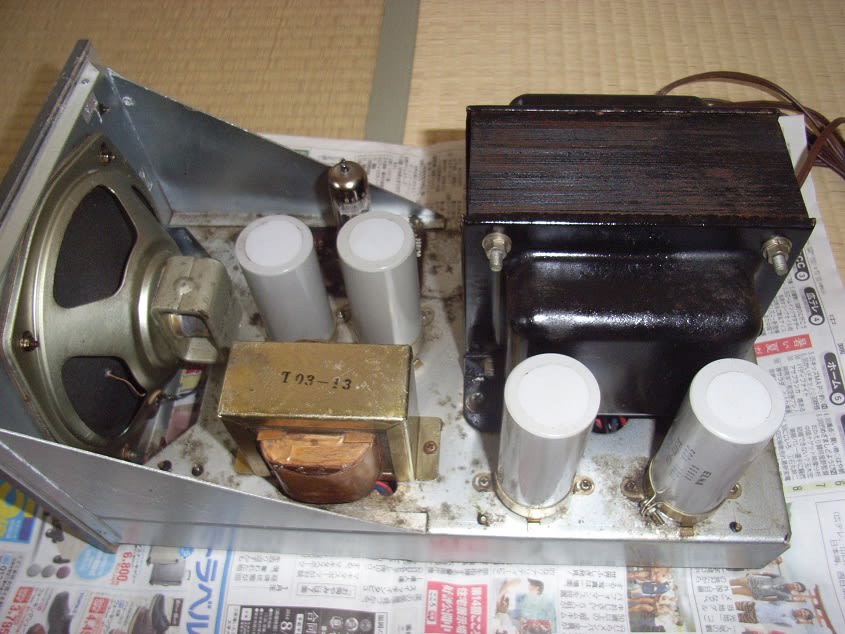

まず最初に、電源部と本体部を目視チェックで、故障や改造部がないことを確認します。
次に、電源部と本体部のコンデンサーを中心とした基本チェックを行い、電源起動してもショートしないことを確認します。
上記条件がＯＫだったので、電源を起動しました。
トリオＴＳ－５００や５１０の特徴であります突入電流によるドーンという鈍い音とともに電源起動が正常に行われます。
何年も放置されていた無線機は、電源起動によりコンデンサーのリークなどにより抵抗器から煙が出る場合があるので、煙や焼ける臭いがないかどうかチェックが重要です。
当機も、6ＢＭ８近辺から焼ける臭いがありましたが、どうも高圧による抵抗器などの埃が原因のようでした。
電源供給が異常がないと確認されたら、電源供給端子での定格の電圧測定を行います。
ここから、各真空管のプレートとスクリーングリッドの電圧測定を行います。
ここまでのチェックは順調に行われました。
しかしながら、全く音声がなく無音です。
勿論、スピーカの断線チェックなどは問題ありません。
ホワイトノイズがありません。
基本的には低周波増幅段の故障と思われますが、低周波発振器で１ＫＨｚの信号を注入するとピー音が発生しますので、低周波段はＯＫです。
ただし、低周波増幅としての利得が少なく、低周波増幅部も部分故障している模様ですが、故障の主原因ではありません。

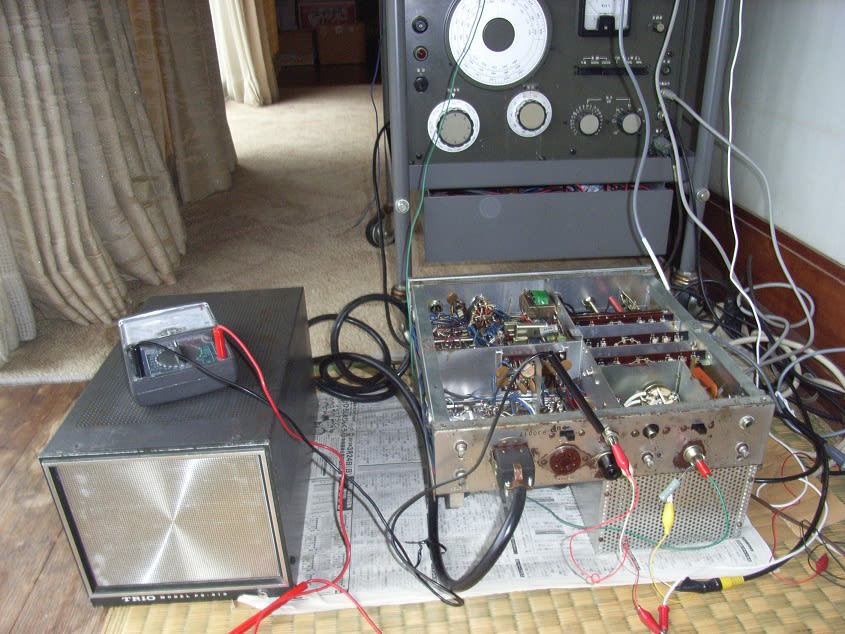

それではと、ＲＦ段から調査するため、ＴＳ－５１０を７ＭＨｚ帯域として、ＳＳＧで７ＭＨｚで注入しましたが、無音です。
オシロで波形確認すると、なんとＳＳＧを８．３ＭＨｚにするとＡＦ段で検波された低周波信号がきれいに観測できました。
でも、無音です。
ＲＦ段、ＩＦ段、ＡＦ段なにが故障原因か特定できません。
約２か月間いろいろ故障原因を調査しましたが、特定することができませんでした。
なお、ＴＳ－５１０を７ＭＨｚ帯域でＳＳＧの８．３ＭＨｚの信号がｍａｘで受信できることを単にコイル調整不良とおもっていました。
よくよく考えると、８．３ＭＨｚの信号をＶＦＯの４．９ＭＨｚで混合すれば、ＩＦ段の３，９９５ＫＨｚに同調することになります。
したがって、ＩＦ段以降は問題がないはずだが、無音の問題では矛盾があります。
更に、ＳＳＧでＩＦ段に３，９９５ＫＨｚを注入すると、今度はピー音が発生するので正常です。キャリア系のＶＦＯやＯＳＣなどの発振も正常です。
真空管、トランジスター、リレー、コイル、コンデンサーや抵抗器等の不具合などを妄想しても故障原因の特定には至りません。
将に難航です。







トリオ　ＴＳ－５１０＋ＰＳ－５１０の修理記録（その２）（平成２６年１０月１２日）

今回は基本にかえり、各真空管の端子電圧を全て測定するこにしました。
前回までは、手抜きで高圧のプレートとスクリーングリッドの電圧測定しか実施しませんでした。
まず、高周波増幅部の６ＢＺ６のカソード電圧を測定するとなんと０Ｖです。
それではと、Ｇ１グリッドを測定したら、－２５Ｖです。
Ｖ３０１，Ｖ３０４のＩＦ-ＡＭＰ部の６ＢＡ６も同様です。
これでは、真空管の動作点がカットオフされプレート電流は流れず、カソードは０Ｖであることは理解できます。
何故－２５Ｖとなるかと配線図を見ると、ＡＧＣの増幅に２ＳＣ３７３のトランジスターが使用されているが、そのエミッターに－２５Ｖが供給されている。
どうも、この２ＳＣ３７３のトランジスターが故障しているのが原因のようです。
これにより、高周波増幅段から中間周波増幅段までのＡＧＣラインが動作していないことがやっと判明しました。
手抜きせず、基本チェックが重要なことをあらため認識した次第です。



 トリオ　ＴＳ－５１０＋ＰＳ－５１０の修理記録（その３）（平成２６年１０月１８日）

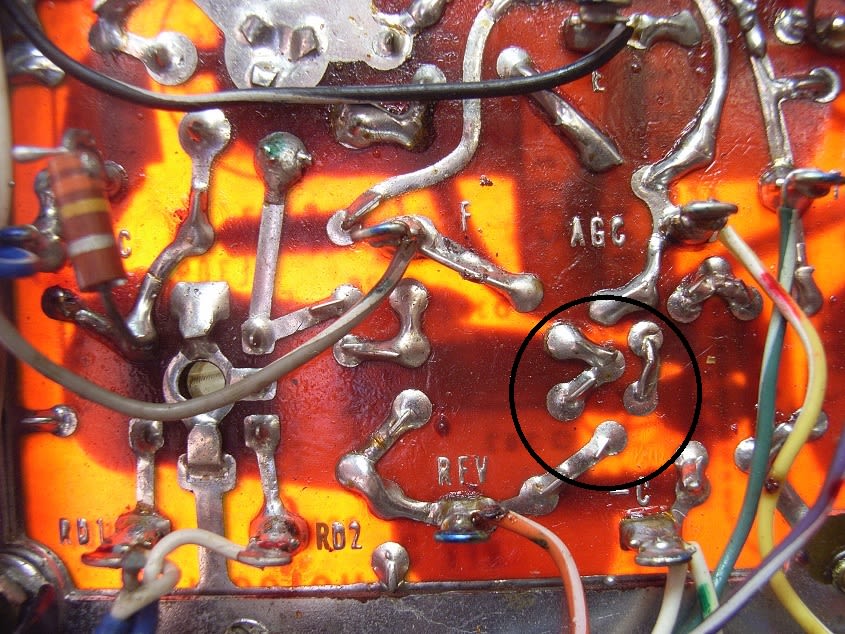

２ＳＣ３７３のトランジスター交換作業を実施しました。

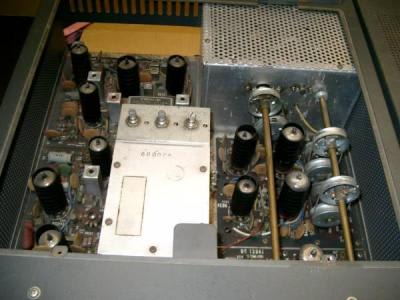

この時期のプリント基盤は部品のチェックや交換がしやすい構造となっており、交換作業もスムーズでした。
なお、最初に判明した低周波増幅の利得不足の件ですが、エージングをしていると自然復旧したようで、正常に戻ってしまいました。
これでは、直せません。
再度、事象が発生したときに修理するこことしました。
故障原因の追及のため、ＳＳＧの微小信号を高性能オシロで観察していましたが、ある意味間違ったイメージ信号をあたかも正常な信号ととらえていたことに問題がありました。
高級な測定器も使いこなせないのならただの箱にすぎません。
故障修理も奥が深いということでしょうか。
反省しきりです。
試験用の短いアンテナですが、高感度に受信できるようになりました。受信部の基本的動作については修理完了です。
当面ここまでとし、次回からは送信部のレポートとします。

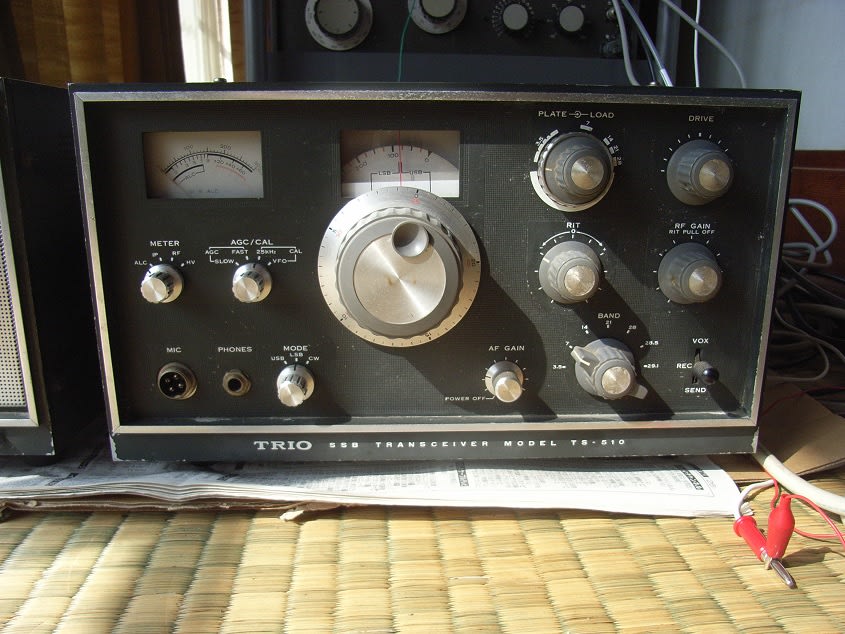

ＴＳ－５１０の特徴について

ＴＳ－５１０は、１９６８年１０月に８３，０００円（※１９６９年９月のＣＱ誌では、価格は７９，２００円となっています）で販売されました。
１９６８年１２月の「電波科学」にトリオ第三開発部からその特集記事が掲載されております。
１９６６年９月に発売したＴＳ－５００を改良したものですが、周波数構成は、ヒース社の機械のものとそっくりとのことです。

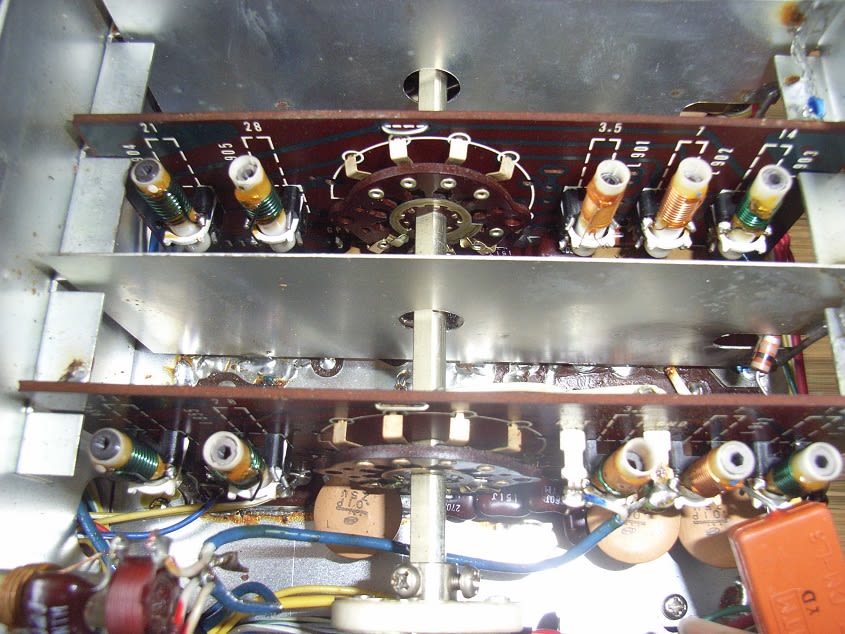

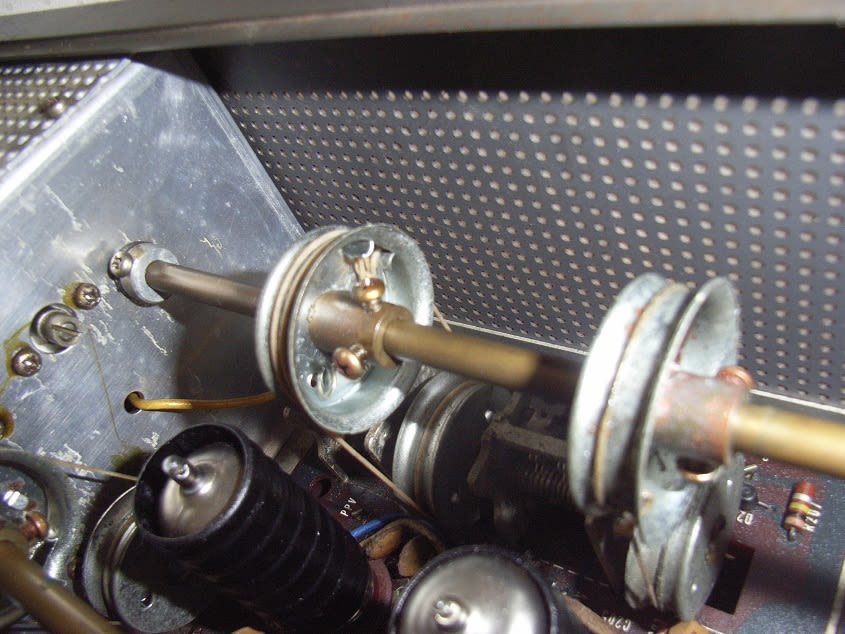

また、コイルパックにしてもプリント基板のボードにコイルを直接実装する方式などは完全に真似をしたといっても過言ではありません。
当時は、おおらかだったのか、米国メーカーは、日本の小規模メーカーのコピー製品など相手にしていなかったのかもしれません。
この記事の中で代表的トランシーバの主要規格として、コリンズ社、ドレーク社、ナショナル社、スワン社、ハリクラフターズ社及びヒース社の６種が掲載されております。
価格でいえば、ＴＳ－５１０が８３，０００円に対し、最安値のヒース社のＳＢ－１０１がキットといえ３７０ドルです。
当時の為替レートの３６０円で計算するとＴＳ－５１０の８３，０００円を換算すると２３０ドルとなります。
米国に輸出すれば、最安値なので、どんどん売れたのではないでしょうか。
これを現在のレートの１０７円で計算すると、７７５ドルとなります。これでは、米国では販売競争力はありませんね。
このような米国の市場の中で、米国メーカーは家電と同様に民需の世界から姿を消していきました。
次は、日本の番ということでしょう。
技術開発に夢を持たなくなった会社（国）は、その業界から退場するしかありませんが、また、どこかの国の有志がこの事業を継続してくれることを願うばかりです。



以下参考情報です。

コリンズ社
http://members2.jcom.home.ne.jp/je1atw/collins/50years.html

ハリクラフターズ社
http://www.noobowsystems.org/books/hallicrafters/hallicrafters.html

ヒース社
http://ja.wikipedia.org/wiki/%E3%83%92%E3%83%BC%E3%82%B9%E3%82%AD%E3%83%83%E3%83%88



あとがき（修理についての注意事項）

修復作業は大変困難を伴います。
特に、送信部を伴う真空管式トランシーバーでは、１，０００Ｖ程度の高圧部分があります。
絶対に感電しないようにしてください。
修理を行うにあたり、今回ではメーカのサービスマニュアル、操作説明書及び回路図の事前準備が最低限必要となります。
また、各真空管、トランジスターなどの予備部品も用意します。
測定器としては、６０ＭＨｚ程度のシンクロ、ＳＳＧ、周波数カウンター、低周波発振器及びテスターが必須となります。
ネット情報だけで安易にまねをしないで下さい。
大変危険です。

　
