修理 (自作キャリア)

先週バイクの点検をしていたところ、自作リアキャリアの一部に亀裂を発見したので、その修理。
今日は台風の影響で雨なので、まあ丁度良いか。

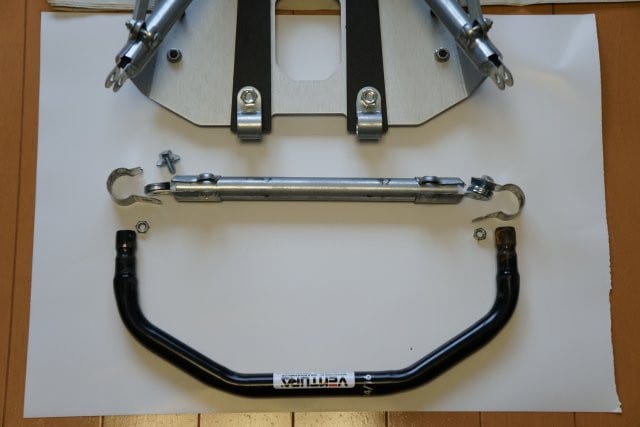

亀裂はグラブバーの左右を繋いでいたパイプのヒンジ部分だが、取り外し作業中に破断してしまったので、かなりのストレスがかかっていたようだ。

角度を変えられるユニバーサルジョイントを使っていたので、細くなったジョイント部分に応力が集中している。

このパイプには、鉛直方向に荷重がかかると思っていたのだが、前後方向の振動でやられている様子。

考えてみれば、トラス構造にしたので、トップケースの荷重もトラスの伸び方向にかかるんだよなあ。

補強しなきゃ。

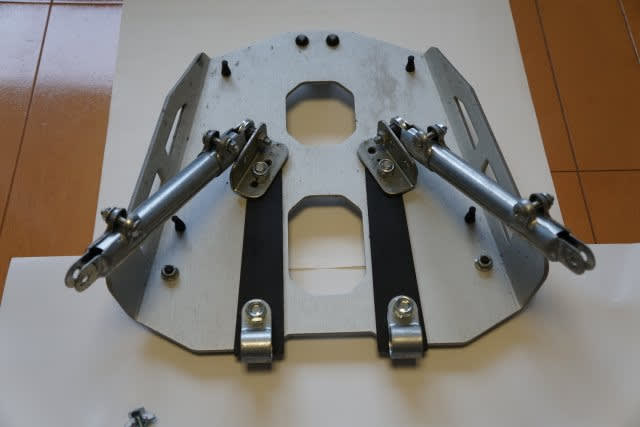

キャリア下側のトラスには、特に問題は発生していない。

こちらには荷重が縮む方向にかかるはずなので、まあ計算通りか。

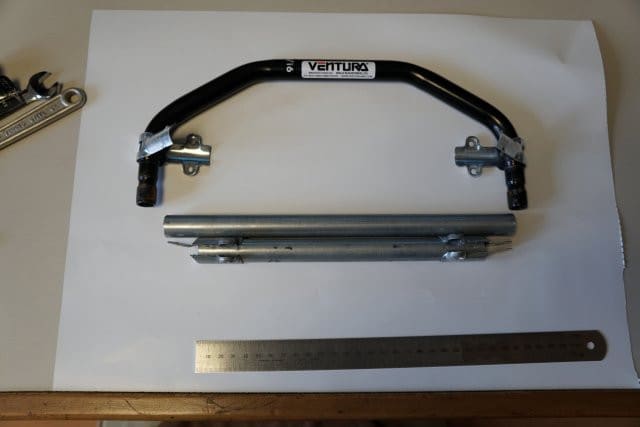

そんなわけで、グラブバーの横を繋ぐパイプは以前の物より長くして、ユニバーサルジョイントではなくT字型にパイプを繋ぐジョイントに変更した。

これならば、縦横同じくらいの強度がありそうだ。

この手の自作パーツは実際に使ってみないと分からないことも多いので、注意してまめに点検していたのだが、完全に壊れる前に気が付いてよかった。

ロングツーリング中にぶっ壊れたりしたら、目も当てられないからね。
