１０.７ＭＨｚ中間周波増幅回路の実験を始めた

２０１８／１２／０９（日曜日）　晴れ


いよいよ１０.７ＭＨｚ中間周波増幅回路の実験を始めた。
これは４５５ＫＨｚの２０倍以上の周波数だから難しいだろう。
使用するＩＦＴもジャンク品だから心配だ。

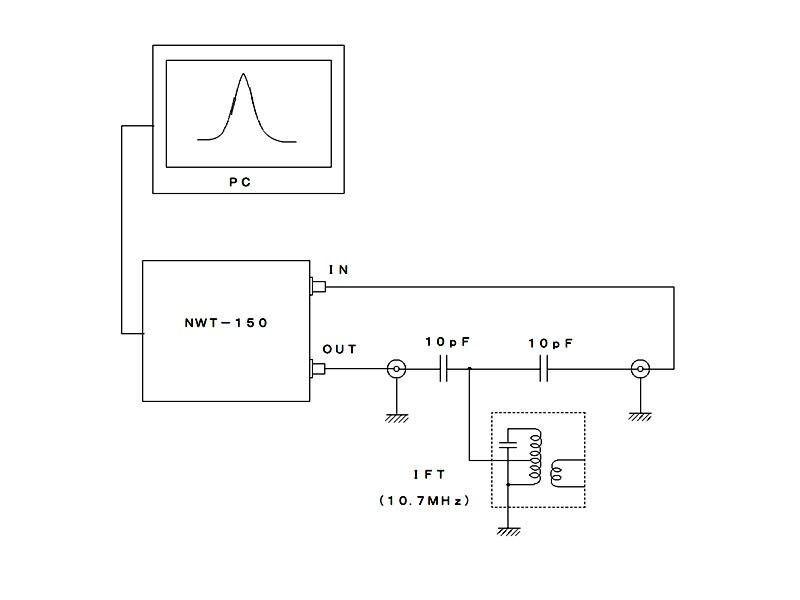

そこで簡易スペアナで特性を調べてみた。

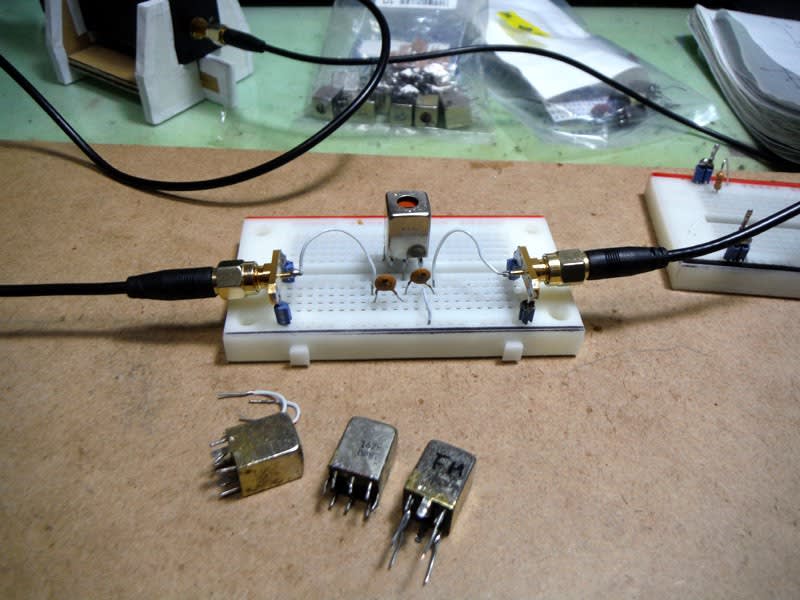

ジャンク箱から探し出した１０.７ＭＨｚＩＦＴ。　
コアの色はオレンジ（２個）、ピンク、ブルーの三種類だ。





コアの色がオレンジのＩＦＴ。


コアの色がピンクのＩＦＴ。


コアの色がブルーのＩＦＴ。

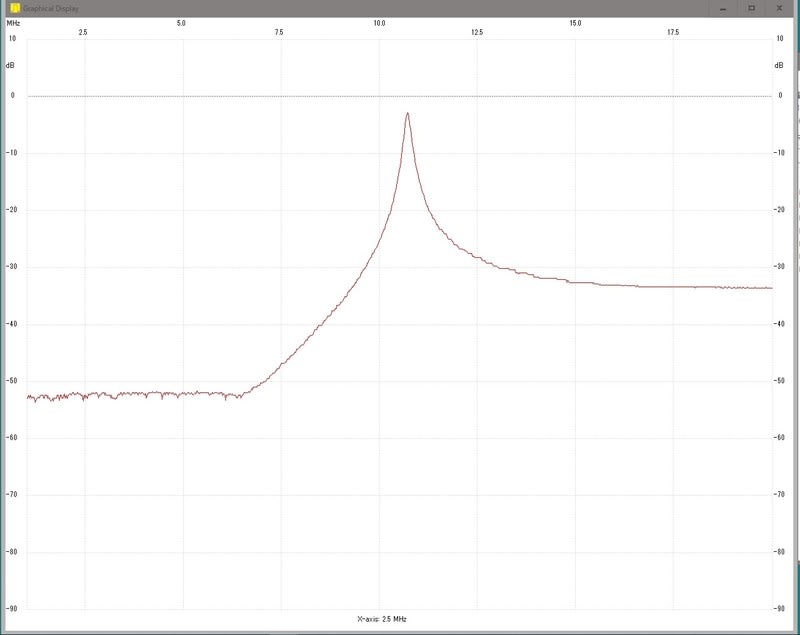

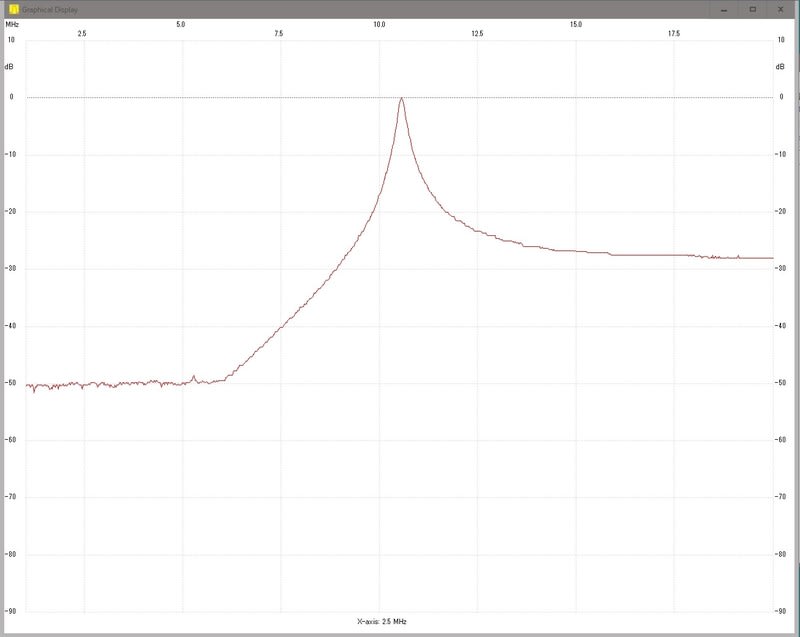

１０.７ＭＨｚで共振している波形がみられたから大丈夫だろう。


次にセラミックフィルターを調べてみた。

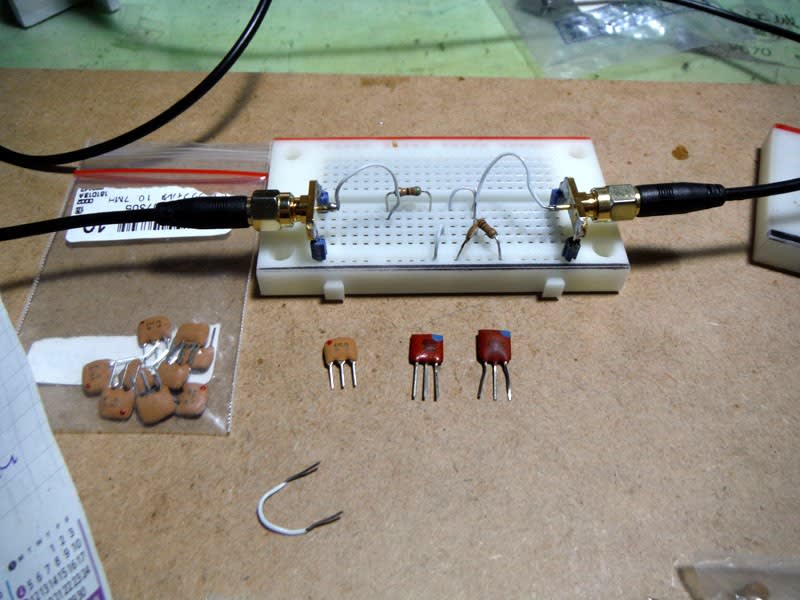

友人から貰ったものと新規に購入したものを観測してみた。

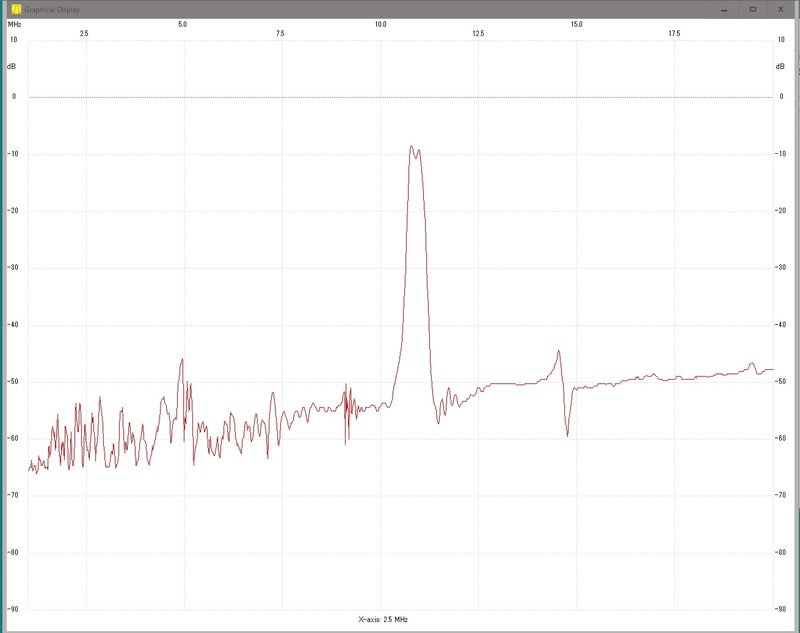

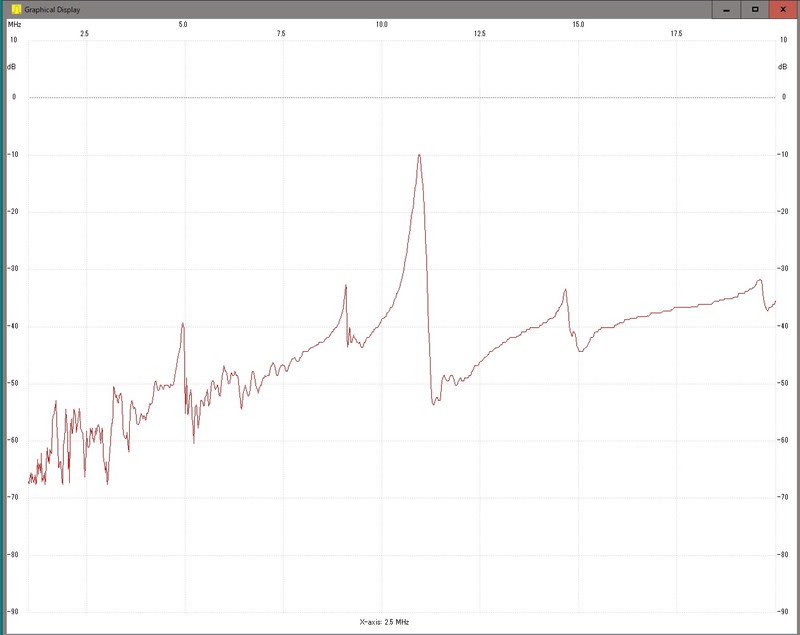

これは乱れた波形だ。

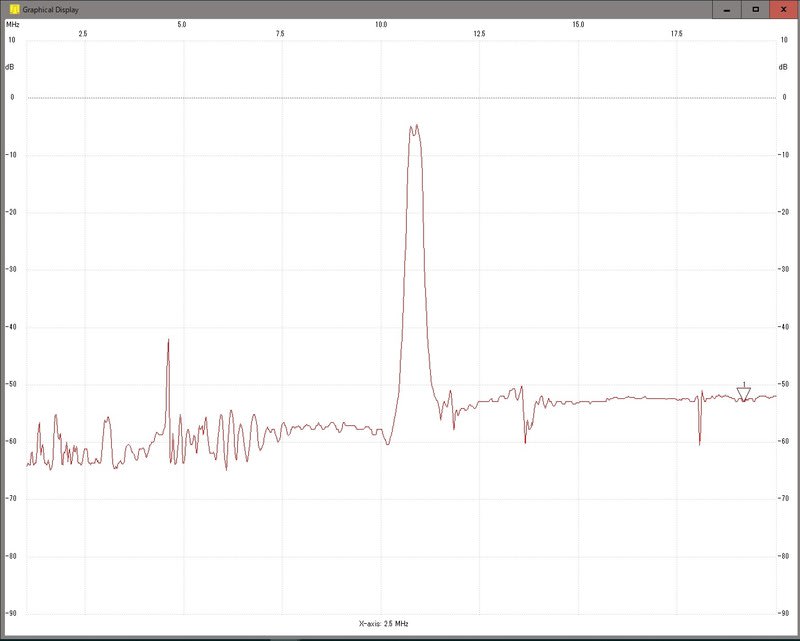

これは正常だろう。


これは新規に購入したもの。　村田製作所製で秋葉原で１個２０円だった。



さぁ、増幅回路を組んでみよう。
前回の４５５ＫＨｚに倣ってブレッドボードにＩＦＴだけの回路を組んでみよう。
