２０１８／１２／１０（月曜日） 晴れ
有り合わせの１０ｍｍ角１０.７ＭＨｚＩＦＴを使ってブレッドボードに
中間周波増幅回路を組んでみた。
この１０.７ＭＨｚＩＦＴはジャンク基板から取り外したものでたぶんＦＭ
ラジオだったんだと思う。
まぁ、１０．７ＭＨｚに共振するんだから大丈夫だろう。

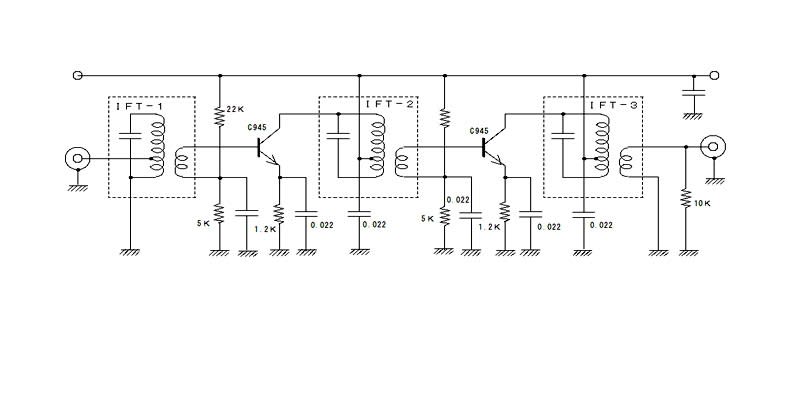

回路は単純なもの。

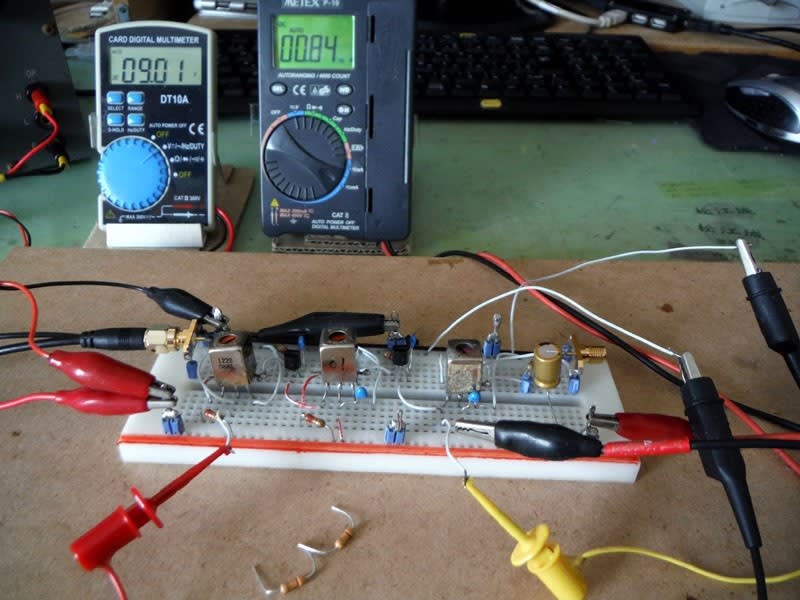

回路が組みあがった。
コレクタ電流だけを調整した。（約１ｍＡ）

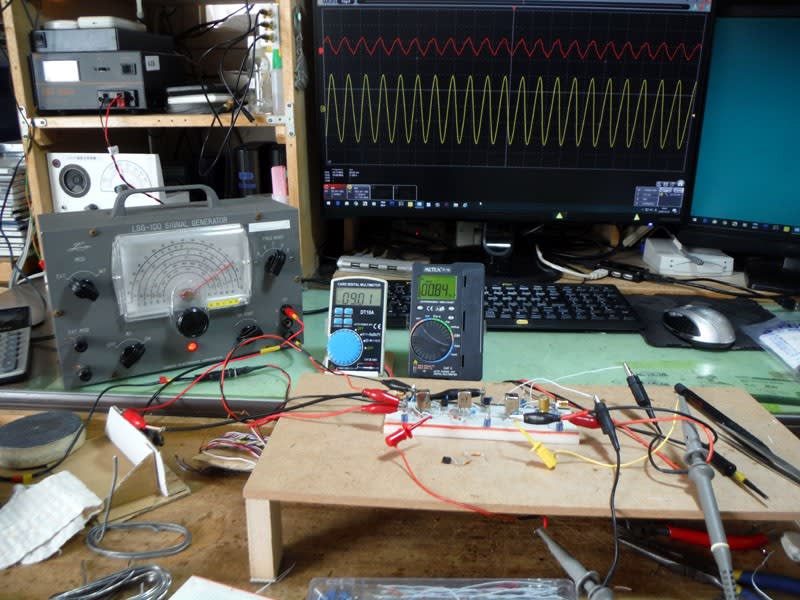

テストオシレータから１０.７ＭＨｚを送り込み、増幅された出力をオシロスコープで観測する。
入力（ＣＨ１）は５６ｍＶｐｐ、出力（ＣＨ２）は２.１８Ｖ、周波数は１０.７１ＭＨｚ。
増幅度は約４０倍だ。（負荷抵抗１０ＫΩ）
変調をかけた信号を増幅してみる。

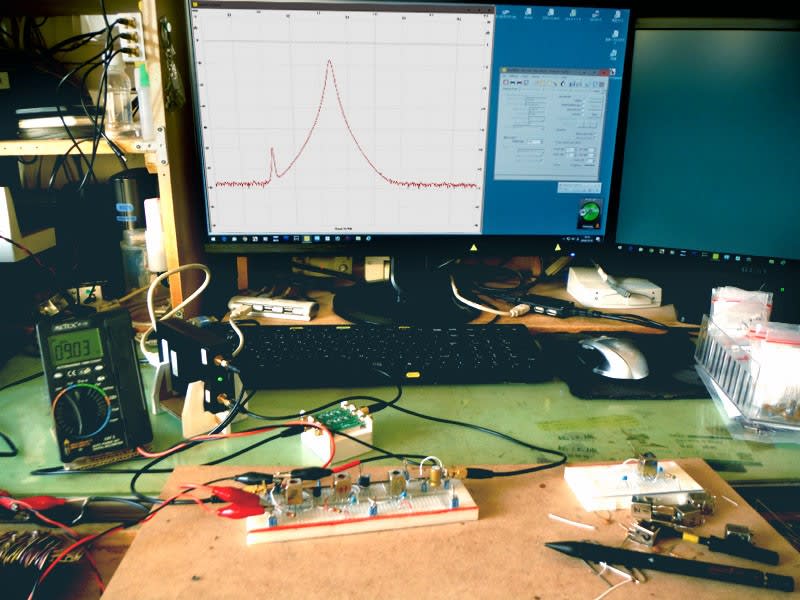

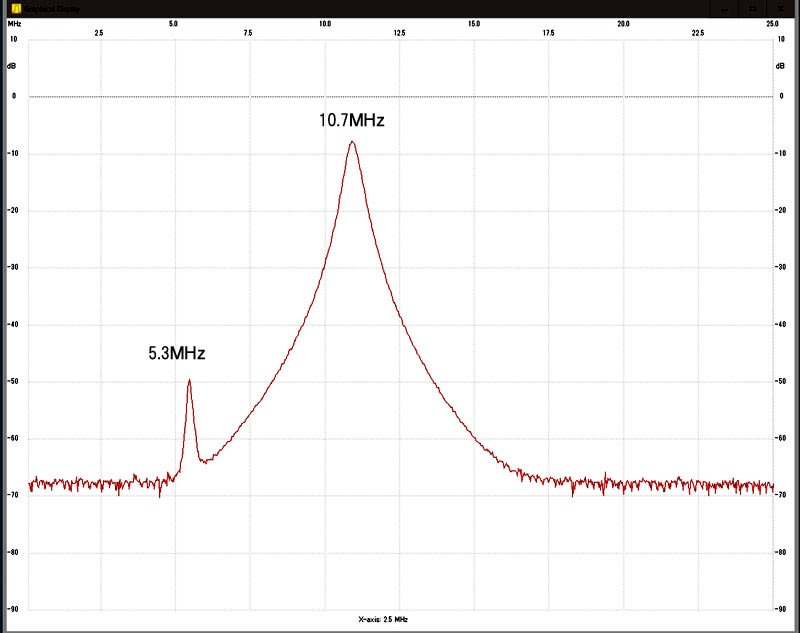

通過特性を観測してみた。
５.３ＭＨｚ付近に山が立っている。
ＩＦＴのコアを調整してみたがどうしても消えない。
無理やり消すとこんな特性になってしまう。
さて、次はセラミックフィルターを組み込んでみよう。
昔は此だけの事を、有ってもディップメーターとテスターだけでやったんですよね。
高級測定器様様です。
ＩＦ増幅回路は何とかクリアできそうです。
でも、これからが難しそうです。 あの巨大な鋸歯状波発振回路も小型化しないと・・・
それにスイープ発振回路ももっと周波数変化の幅（バンド幅）を広げないと・・・
（現在は１００ＭＨｚぐらいしかありません。）
