バリコンにトリマコンデンサを並列接続 － 扱う周波数を低めにするために －

２０１７／０４／２７（木曜日）　晴れ


３２０ＭＨｚ帯を１２０ＭＨｚ帯にダウンさせるコンバータを工作しようとしているが
これには局部発振器として４４０ＭＨｚか２４０ＭＨｚを発振させる回路を組まなくては
ならないが自分の技術レベルではこれはちょっと無理だと思う。
そこで旧式ＵＨＦ・ＴＶ用のチューナーを利用しようとしたがこの局発の周波数は
５２０ＭＨｚ～８００ＭＨｚあまりとなっていてちょっと高すぎる。
もしかすると低調波を使えばいいかもしれないが、先ずは同調用ＶＣにトリマコンデンサを
並列接続して発振周波数を下げてみることにした。

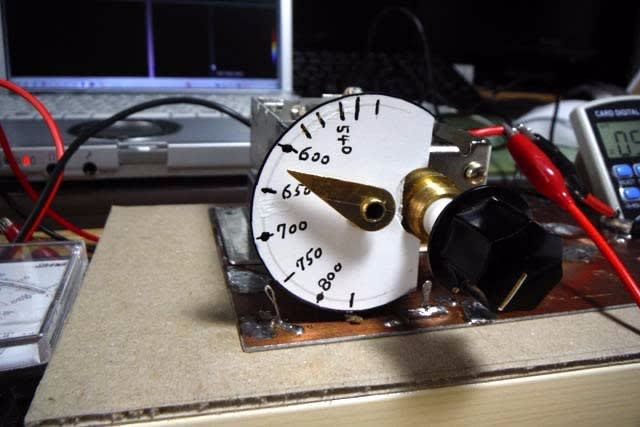

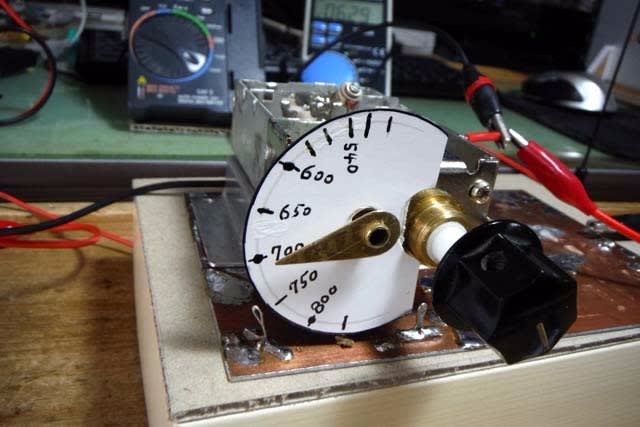

チューナーが発する電波をＳＤＲで受信してその周波数を確認してダイヤルに目盛を記入した。

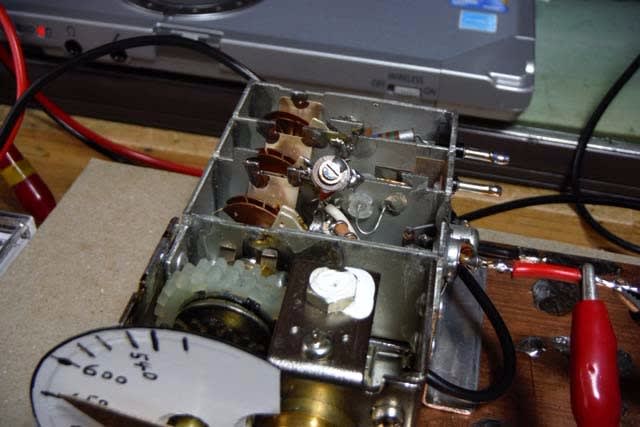

発振回路のＶＣにトリマコンデンサをパラ接続した。



トリマコンデンサを並列接続したら発振しなくなってしまった。
トリマの調整をしたら何とか発振するようになった。
発振に適した容量があるようだ。（テスト後容量を計ったら８ｐＦぐらいだった。）


確かに発振周波数は下がった。

　　　　ダイヤル目盛　７００ＭＨｚ　→　発振周波数　５０８ＭＨｚ
　　　　　　　　　　　６５０ＭＨｚ　→　　　　　　　５０３ＭＨｚ
　　　　　　　　　　　６１０ＭＨｚ　→　　　　　　　４９５ＭＨｚ
　　　　　　　　　　　　　　　　　　　　　　　　　　これ以下では発振しない


でも、元は７００ＭＨｚから６１０ＭＨｚまで９０ＭＨｚも変化したのにトリマコンデンサを
並列に入れたら５０８ＭＨｚから４９５ＭＨｚの僅か１３ＭＨｚしか変化しない。
元のバリコンの容量よりもトリマコンデンサの容量が大きくてバンドスプレッド・バリコンの
ような動作になったんだろう。


元の６１０ＭＨｚ付近で発振しているはずだけど。



トリマコンデンサが並列に入っているので発振周波数は低くなっている。

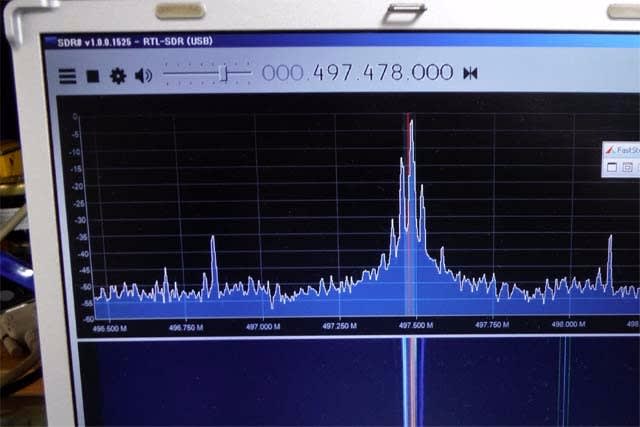

ＳＤＲ＃で受信してみると４９７ＭＨｚ付近でピークになった。

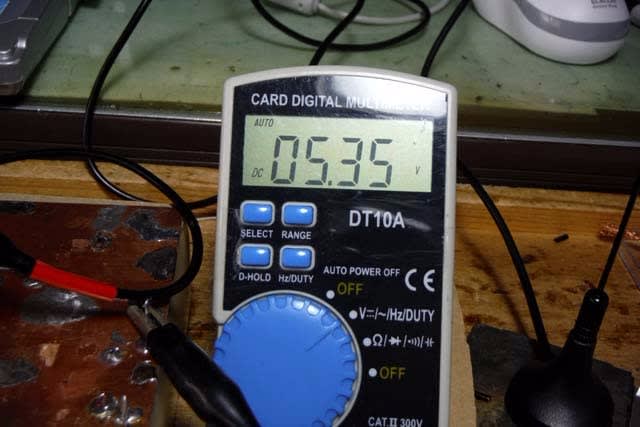

供給電圧が低い方が発振は安定するようだ。（電圧が高くなると発振しなくなる。）



この実験では発振周波数は５００ＭＨｚ付近までしか下げられないことがわかった。
次は高調波を取り出す実験をしてみよう。
