２０１８／１２／１２（水曜日） 雨後曇り
ブレッドボードに組み上げた１０.７ＭＨｚ中間周波増幅回路を蛇の目基板に移植した。
この１０.７ＭＨｚ中間周波増幅回路はジャンク基板から取り外した１０ｍｍ角のＩＦＴを
使っているので正常に動作するかどうかはわからないが、一応テストオシレータから
送り込む１０.７ＭＨｚに同調する。
ただし５.３ＭＨｚ付近にもピークが現れる。
これは多分、１０.７ＭＨｚの低調波（１／２）だろう。
まぁ、このまま先へ進むことにする。

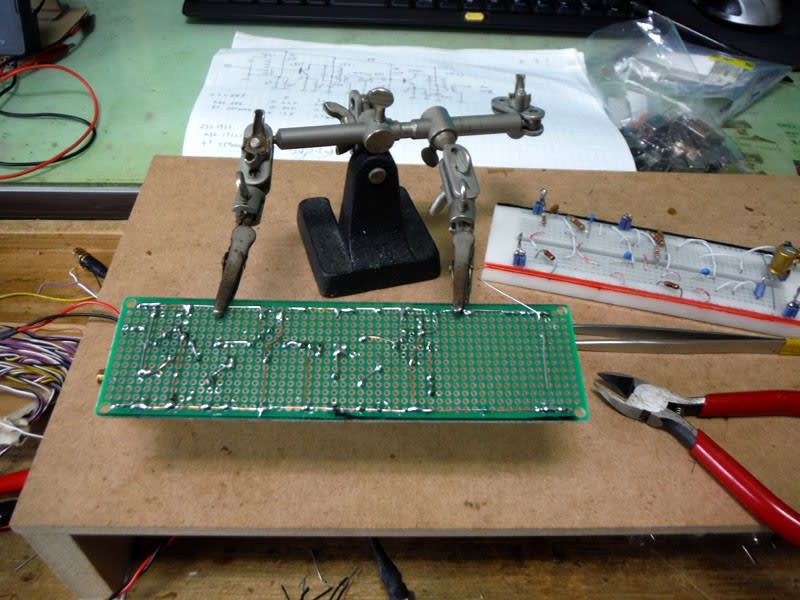

ブレッドボードに組み込んだ部品を取り外して蛇の目基板（ユニバーサル基板）に取り付けた。

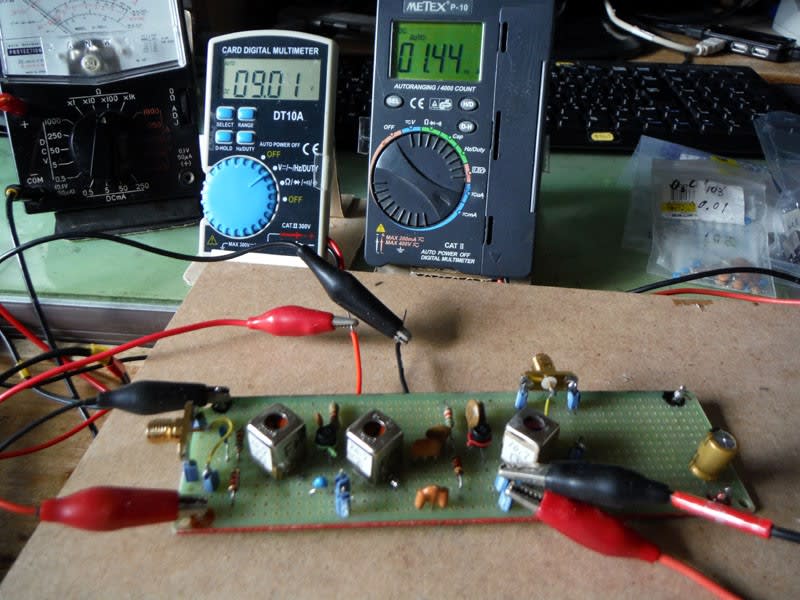

コレクタ電流だけはチェックする。

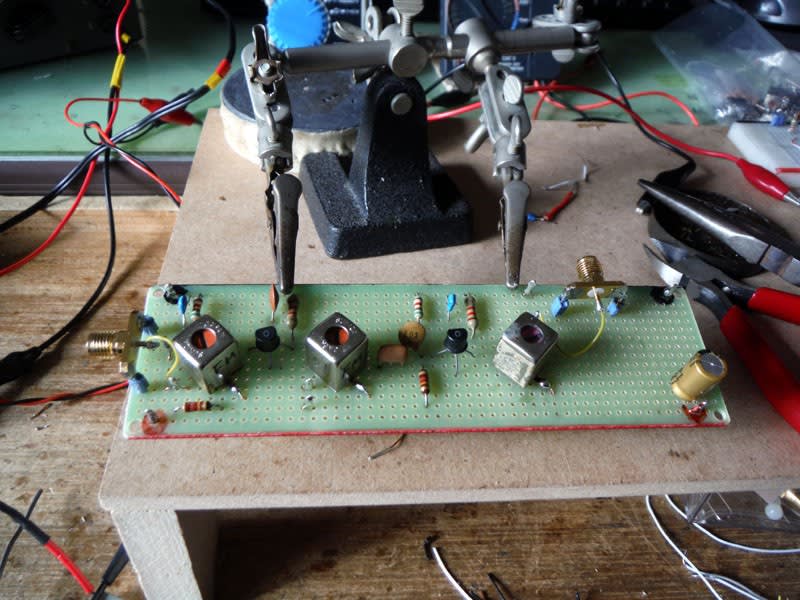

出来上がった基板。 空きスペースにダイオード検波回路を加えておいた。

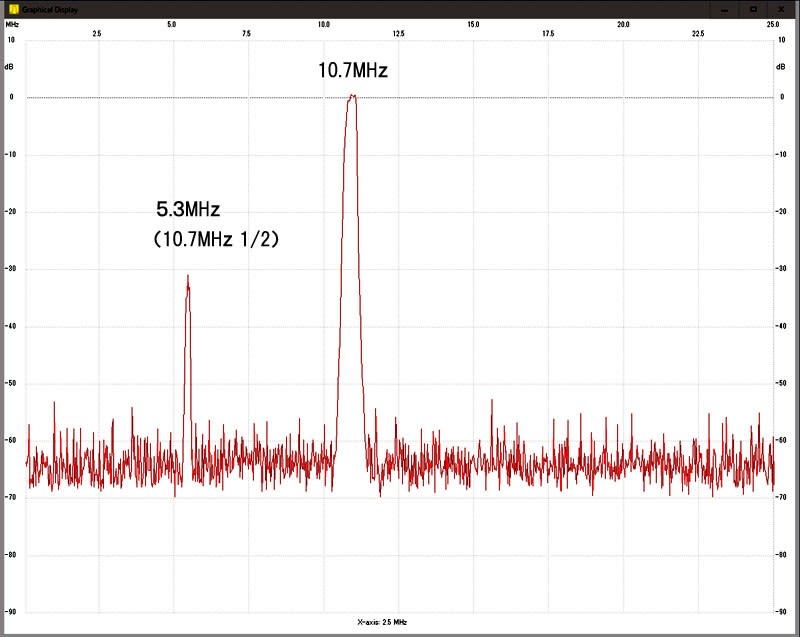

ＮＷＴ－１５０で通過特性を観測。
５.３ＭＨｚにもピークが現れる。

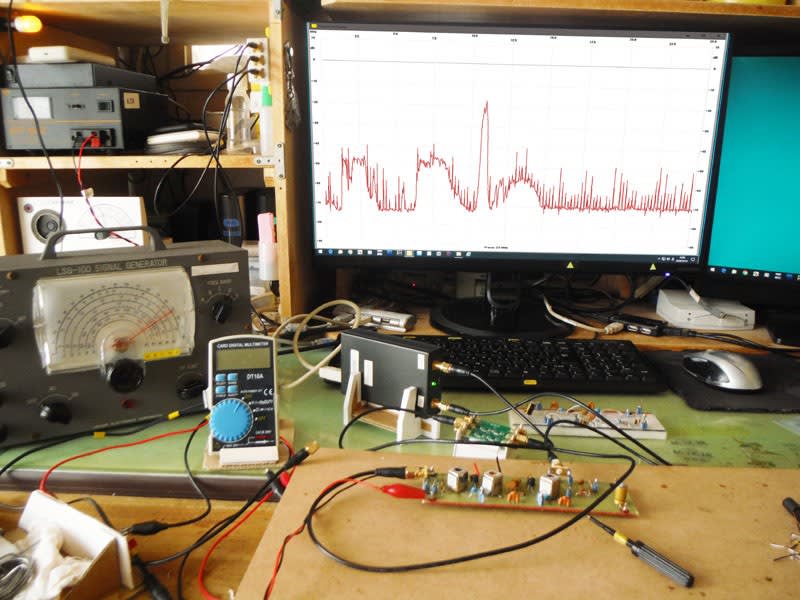

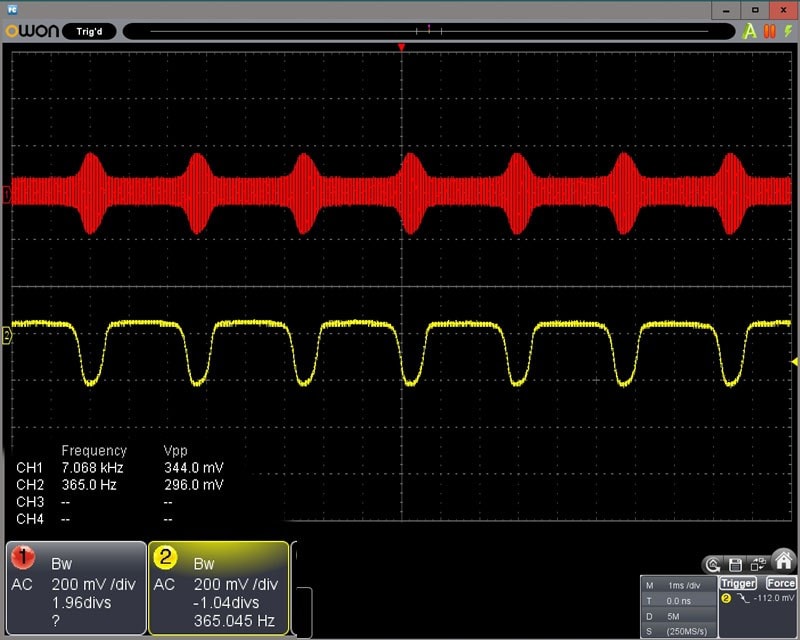

検波回路を加えたのでテストオシレータ信号に変調をかけて検波してみた。（１０.７ＭＨｚ）
低調波？の５.３ＭＨｚを受信してみると検波出力（低周波）は大きい。
なんでだろう？
テスターで検波出力電圧（ＤＣ）を測ると１０.７ＭＨｚの時の方が電圧は高い。
ＲＦ信号が大きい？
ＡＦ（低周波）成分が小さいから直流分が大きい？
３.５ＭＨｚの方は低調波だからＲＦ出力が小さくて変調が深く掛かる？
それでＡＦ出力が大きくなる？
ＡＦ成分が大きいから直流分が小さい？
そんなテストの様子を動画でご覧ください。
何が何だかわからないけど、ここまで来たんだからこのまま先へ進んでみよう。
次はミキサー回路を工作して３２０ＭＨｚのエアーバンドを受信してみよう。
先ずは１０.７ＭＨｚ中間増幅のシングルスーパーを組んでみよう。
それから、５、３メガの方が音声レベルが高い原因ですが → 仮説 ＳGの変調にFM成分が多く2倍波の１０、７になると周波数変移が2倍になり検波出力が多くなる？
次の難関はミキサーですね‼️
１０．７ＭＨｚｎｏ１／２は５.３５ＭＨｚですので多分これが出てるんだと思います。
ただ、何で１／２だけでてくるのかが不思議です。
２倍高調波が出ても良いと思いますが・・・ １／３、３倍も出ません。
ＩＦＴがもう一組あれば交換してみるのですがこれしかありません。
今度秋葉原に行ったときに探してきます。
ＦＭ成分でしょうか・・・ このテストオシレータは真空管の発振回路（ハートレー型）ですから
トランジスタ式ほどＦＭ変調はかからないとおもいますが・・・
ＧＤＭを信号源にしても同じような結果です。
今日はまた局発の発振回路の実験をしました。
なるべく発振するバンド幅を広くしたいのですがなかなかうまく行きません。
高周波は難しい・・・（といってもわずか０.０1GHzですが)
