到着しました
200mm角で割と大きいです
使い心地は良いです
SDR用フィルターボックス基板
関ハム向けにVC、SW、VR等を接続

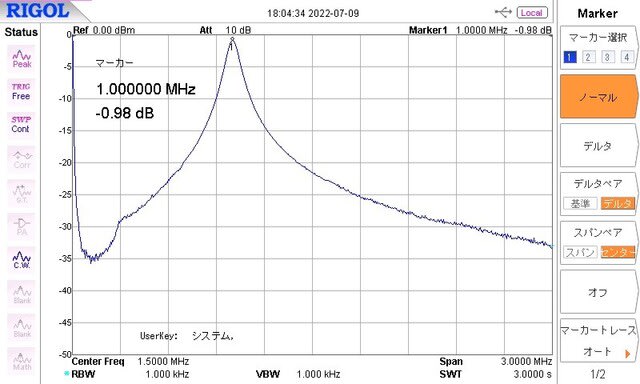

HPF、LPF、MWプリセレ(1MHz同調時)、ATT最大時のスペアナ画像
各特性もだいたい想定通り
Regarding BCL-LOOP15rev1.5
We do not ship overseas.
It is OK for people in Japan to buy it and ship it overseas.
We do not ship overseas.
It is OK for people in Japan to buy it and ship it overseas.
2題ほど有り
FlydogSDR
発熱を緩和するために放熱器とファンを追加。
ファン自体は放熱器へ接着剤で固定。
5V駆動です。
これでデバイスも最高で40数度までしか上がらず、70度以上まで上がってたのがかなり下がりました。
FlydogSDRはkiwisdrの上位バージョンのような位置づけですが、ラズパイ使用が前提なんで扱いやすいです。
そして性能も良くて、SW以下の放送波を聞くならこれで十分な感じです。
Hermes-LIGHTも導入しましたが、それはまた別に上げたいと思います。
こちらでは
AFDARI LAN IQ SDR
FlydogSDR
Hermes-LIGHT
の3機種でばっちりです
今までのアナログ受信機とかラジオが飾りになってます。
ANTはBCL-LOOP15rev1.5が良い仕事をしてます。
オーブントースター使用のリフロー炉用制御
スイッチサイエンスで以前は出てましたが、現在は入手不可で各種データは公開されてるので、そのデータをプチ改変して製作。
基板は中国の格安製造業者へ依頼
部品は全て秋月で
秋月で売ってる固体化されたSSRを使うべく一工夫してます。
そのままだと基板の制御出力が3.3vなので上記のSSRは駆動できません<<<実際に確認しました。
簡単でスマートな改変です。
基板は余分に余ってるので希望される方はご一報ください
FlydogSDR
発熱を緩和するために放熱器とファンを追加。
ファン自体は放熱器へ接着剤で固定。
5V駆動です。
これでデバイスも最高で40数度までしか上がらず、70度以上まで上がってたのがかなり下がりました。
FlydogSDRはkiwisdrの上位バージョンのような位置づけですが、ラズパイ使用が前提なんで扱いやすいです。
そして性能も良くて、SW以下の放送波を聞くならこれで十分な感じです。
Hermes-LIGHTも導入しましたが、それはまた別に上げたいと思います。
こちらでは
AFDARI LAN IQ SDR
FlydogSDR
Hermes-LIGHT
の3機種でばっちりです
今までのアナログ受信機とかラジオが飾りになってます。
ANTはBCL-LOOP15rev1.5が良い仕事をしてます。
オーブントースター使用のリフロー炉用制御
スイッチサイエンスで以前は出てましたが、現在は入手不可で各種データは公開されてるので、そのデータをプチ改変して製作。
基板は中国の格安製造業者へ依頼
部品は全て秋月で
秋月で売ってる固体化されたSSRを使うべく一工夫してます。
そのままだと基板の制御出力が3.3vなので上記のSSRは駆動できません<<<実際に確認しました。
簡単でスマートな改変です。
基板は余分に余ってるので希望される方はご一報ください
テストバージョン発進久しぶりな感じ。
13で打ち止めのつもりでしたが、対称型シールドループエレメントが調子良くて、それをターゲットにして色々とやってます。
入力トランス周りを吟味するのが面白いです。
提案する方法がベストじゃなくて、設置される環境でベストな方法を探ってみてください。
今のところはNFLが良い線行ってます。
繁盛期もすぎて時間が取れるようになり、ぼちぼちと再開いたします。
PLLのロック外れの症状なんで上手く直るか?
そしてOCXOの改造を発見
元のOCXOケースをそっくり使い中身が入れ替わってます
元と周波数関係が違いますが、最終的な基準を作って本体の基準入力に接続されてました･･･
ここら辺りの資料が無いため、最初にあれれ?でしたが(笑
私が以前に使ってたやつもOCXOのトラブルで、日本製のOCXOに取り替えた事があり、どうもこの機種のガンみたいな感じです。
PLLのロック外れの症状なんで上手く直るか?
そしてOCXOの改造を発見
元のOCXOケースをそっくり使い中身が入れ替わってます
元と周波数関係が違いますが、最終的な基準を作って本体の基準入力に接続されてました･･･
ここら辺りの資料が無いため、最初にあれれ?でしたが(笑
私が以前に使ってたやつもOCXOのトラブルで、日本製のOCXOに取り替えた事があり、どうもこの機種のガンみたいな感じです。

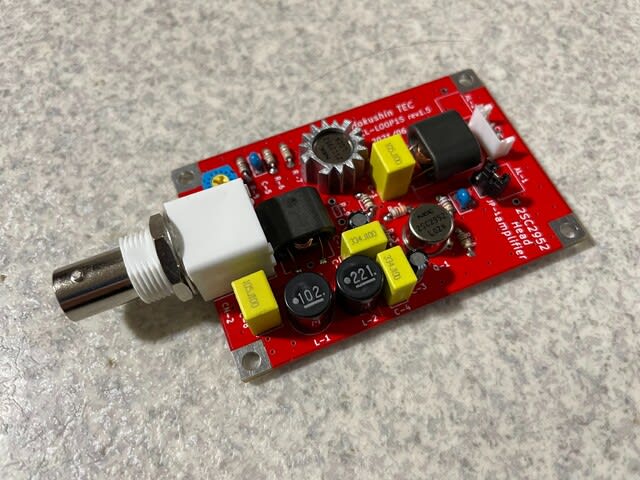

受信専用ループエレメント用の直下型ヘッドアンプです。
VLFからVHFにかけて程よいゲインがあります。
電源は同軸給電若しくは単独給電
電圧、電流は5V時に30mA
12Vでも使えない事は有りませんが、電流が100mA近くになり自己責任で。
2Vから5Vの範囲内を可変すればゲインも変えれます。
5V時は約23dBほどのゲインはあります。
同軸給電用のバイアスティとかは自前で作ってください。
少し改造すれば今流行のyouloopとかのプリアンプにも使えると思います。
アレスタとかJPピンの取り付けてない所がありますが、適当に各自で用意されて取り付けてください。
当方には必要が無いので取り付けてません。
頒布価格は送料別で8250円
詳しくはお問合せください
修理依頼のHF2050
A5基板の動作が可笑しいので色々と診て行くと、まともに電圧ががかかって無い。
よってVCOにも正規な状態じゃ無く、TCXOも冷たいまま･･･
結局は下面のマザーボードまでバラすはめに。
そして基板同士を繋ぐ為のピンの折れとか曲がりを発見。
画像は曲がりを修正後です。
曲がってたピンは他とも接触してたし･･･
これじゃまともに動いてなかったはず
各基板のビスに対してワッシャが抜けてるところも有り、一度ばらして戻してるのは確実
その際にきっちり合わせてはめ込まずに、無理に押し込んだみたい
A5基板のケミコン類が取り換えてるし、オーナーが施工されたのか打診中
各基板を元に戻しても他に障害が波及してるかもなんで･･･
かなりな難物になるかも･･･
