エネルギーと環境 295

彦根藩の当主である井伊直孝公をお寺の門前で手招き雷雨から救ったと
伝えられる招き猫と井伊軍団のシンボルとも言える赤備え（戦国時代の
井伊軍団編成の一種、あらゆる武具を朱りにした部隊編成のこと兜（か
ぶと）を合体させて生まれたキャラクタ－。

🟡 日本発Ｚ革命 ⓱
気候変動禍ゼロ・再エネ・人工燃料・超資源回収
✳️　合成ダイヤモンド及び微細化技術編①





合成ダイヤモンドは、化学成分や結晶構造は天然ダイヤモンドと基本的
に同じで、光学的・物理的特性も同一。天然ダイヤモンドも合成ダイヤ
モンドも炭素だけでできており、熱伝導性はきわめて高く、屈折率は2.417、
ファイアの源となる分散度は0.044でこれらの特性値すべてが同じ。類似
石の代表であるキュービックジルコニアは、化学組成がZrO₂。熱伝導性
は低く、屈折率は2.16、分散度は0.060でダイヤモンドとは異なる。また、
モアッサナイトは、化学組成がSiCで、熱伝導性は高いけれどもその他の
諸特性はダイヤモンドと完全に異なる（図２）。



ダイヤモンドは炭素原子が強固に結びついた典型的な共有結合物質であ
り、物質中最高の硬さと熱伝導性を有します。また、化学的安定性、透
光性などの特性にも優れています。この卓越した特性から、ダイヤモン
ドはさまざまな工業用途に用いられている。超精密加工用バイト、線引
きダイス、ドレッサー、医療用ナイフなどの加工工具や耐摩工具のほか
、ヒートシンク、ボンディングツール、各種窓材や超高圧アンビルなど、
工業や科学の広範な分野で利用されています（図３）。高品質なダイヤモ
ンドは、工業や科学技術の発展に寄与する重要な素材であり、技術の多
様化、高度化に伴い、その重要性は今後もさらに増すものと考えられて
いる。しかし、天然ダイヤモンドは、大型で良質の結晶は極めて稀産
であり、品質における個体差が大きいため、これらの工業用途には不向
きな側面がある。これ対し、合成ダイヤモンドは、合成される環境、成
長条件を制御できるため、安定的に必要とされる結晶を量産することが
可能。このため、産業用には合成ダイヤモンドが広く利用されている。

HPHT合成
HPHT法は、High Pressure High Temperatureの略で、地球深部で天然
ダイヤモンドができる高温高圧の環境を人工的に再現したものです。非
常に高い温度（1500℃程度）と高い圧力（5–6GPa）を与えて、原料と
なる炭素物質（グラファイトやダイヤモンド微粒）をダイヤモンドの結
晶へと成長させます。炭素物質は水には溶けないため、鉄（Fe）、ニッケ
ル（Ni）、コバルト（Co）等の金属溶媒を用いて溶解し、ダイヤモンド
を結晶化さる（図４）。種結晶を用いずに合成すると、自発核発生した小
粒の単結晶が短時間で成長します。最大のサイズでも1 mm以下であり、
結晶内部に多くの不純物（溶媒金属等）を含み、宝飾用には適さない。
これらの微小単結晶は、ダイヤモンド砥粒と呼ばれ、研削砥石の素材と
して工業用に多量に製造されている。

✳️ 合成ダイヤモンド及び微細化技術編①
1️⃣特開2025-079678 ダイヤモンド 株式会社Ｋａｎａｚａ
ｗａ　Ｄｉａｍｏｎｄ(審査前)
要約：下図１のごとくダイヤモンド１は、複数の結晶面を有する天然ダ
イヤモンド原石２の表面に合成ダイヤモンド層３を備える。然ダイヤモ
ンド原石の価値を高めたダイヤモンドを提供。

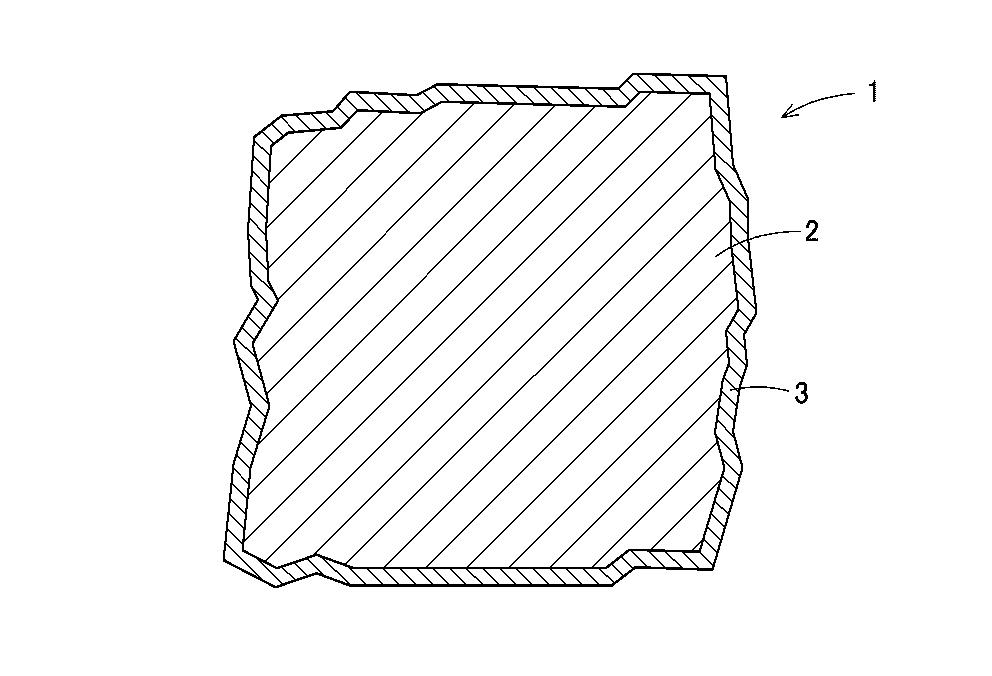

図１　ダイヤモンドの断面図
【符号の説明】１：ダイヤモンド　２：天然ダイヤモンド原石　３：合
成ダイヤモンド層
産業上の利用可能性：本発明は、ダイヤモンドに利用可能である。
特許請求の範囲：
【請求項１】  複数の結晶面を有する天然ダイヤモンド原石の表面に合成
ダイヤモンド層を備えるダイヤモンド。
【請求項２】  前記合成ダイヤモンド層は、ＣＶＤ膜により形成されてい
る請求項１に記載のダイヤモンド。
【請求項３】  前記合成ダイヤモンド層の表面に入射する可視光の透過率
が０．０００１％以下である請求項２に記載のダイヤモンド。
【請求項４】  前記合成ダイヤモンド層は、タンタルを含んでいる請求項
３に記載のダイヤモンド。
【請求項５】  宝飾用に用いられる請求項１～４の何れか一項に記載のダ
イヤモンド。


【図２】合成ダイヤモンド層を有するダイヤモンドの写真

【図３】ダイヤモンドの透過率を示したデータ

【図４】ダイヤモンドの透過率を示したデータ

発明の詳細な説明：
  図１に示すように、ダイヤモンド１は、天然ダイヤモンド原石２の表面
に合成ダイヤモンド層３を備えている。天然ダイヤモンド原石２とは、
人工的に製造されたものではなく鉱山等から採取されたものであり、加
工や研磨のされていないものを指す。本実施形態における天然ダイヤモ
ンド原石２は、内部に亀裂や不純物等を含む単結晶ダイヤモンド又は多
結晶ダイヤモンドであってもよい。これらは従来、低品質の宝飾品用や
工業用として用いられてきたものである。もちろん、天然ダイヤモンド
原石２として、内部に亀裂や不純物等を含まない高品質なダイヤモンド
を用いてもよい。天然ダイヤモンド原石２は、その表面に複数の凹凸構
造を有している。すなわち、天然ダイヤモンド原石２は、複数の結晶面
を有している。複数の結晶面とは、例えば、｛１００｝、｛１１０｝、｛１１１｝
等である。なお、天然ダイヤモンド原石２は、平坦面を有するものであ
ってもよく、特定の結晶面を有するように研磨加工されたものであって
もよい。【００２０】
  天然ダイヤモンド原石２の全ての表面には、合成ダイヤモンド層３が成
膜されている。合成ダイヤモンド層３は、単結晶のダイヤモンド層であ
り、天然ダイヤモンド原石２の夫々の結晶面から結晶成長しているもの
である。合成ダイヤモンド層３は人工的に形成されたものであり、例え
ば、高温高圧法や、熱フィラメントＣＶＤ（ＨＦＣＶＤ）法、マイクロ
波プラズマＣＶＤ法等を用いて成膜されたＣＶＤ膜である。これらの方
法を用いて合成ダイヤモンド層３を形成することにより、天然ダイヤモ
ンド原石２の炭素原子と合成ダイヤモンド層３の炭素原子との間に共有
結合が形成され、天然ダイヤモンド原石２の表面が合成ダイヤモンド層
３により被膜される。なお、合成ダイヤモンド層３は多結晶のダイヤモ
ンドであってもよい。【００２１】
  合成ダイヤモンド層３の厚みは、０μｍよりも大きければ特に制限され
ないが、天然ダイヤモンド原石２に光の反射や着色を付与する観点から、
０．５μｍ以上であるとよい。また、膜厚が大きすぎると製造コストが増
大するため５μｍ以下であることが好ましい。合成ダイヤモンド層３は天
然ダイヤモンド原石２に均一に成膜されていなくてもよく、膜厚にばら
つきがあってもよい。【００２２】
  合成ダイヤモンド層３には、窒素やホウ素、タンタル、ニッケル等が
含まれていてもよい。ここで、合成ダイヤモンド層３中に窒素等を含む
とは、ダイヤモンド結晶中に窒素等がドープされていることをいう。ダ
イヤモンド結晶中に不純物がドープされることにより、合成ダイヤモン
ド層３が着色される。例えば、合成ダイヤモンド層３が窒素を含むと、
合成ダイヤモンド層３が黄色に着色され、ダイヤモンド１が黄色に着色
されて見える。また、合成ダイヤモンド層３が高濃度に窒素又はホウ素
を含む場合には、ダイヤモンド１は黒色に着色されて見える。合成ダイ
ヤモンド層３は、公知の技術を用いて着色されてもよい。【００２３】

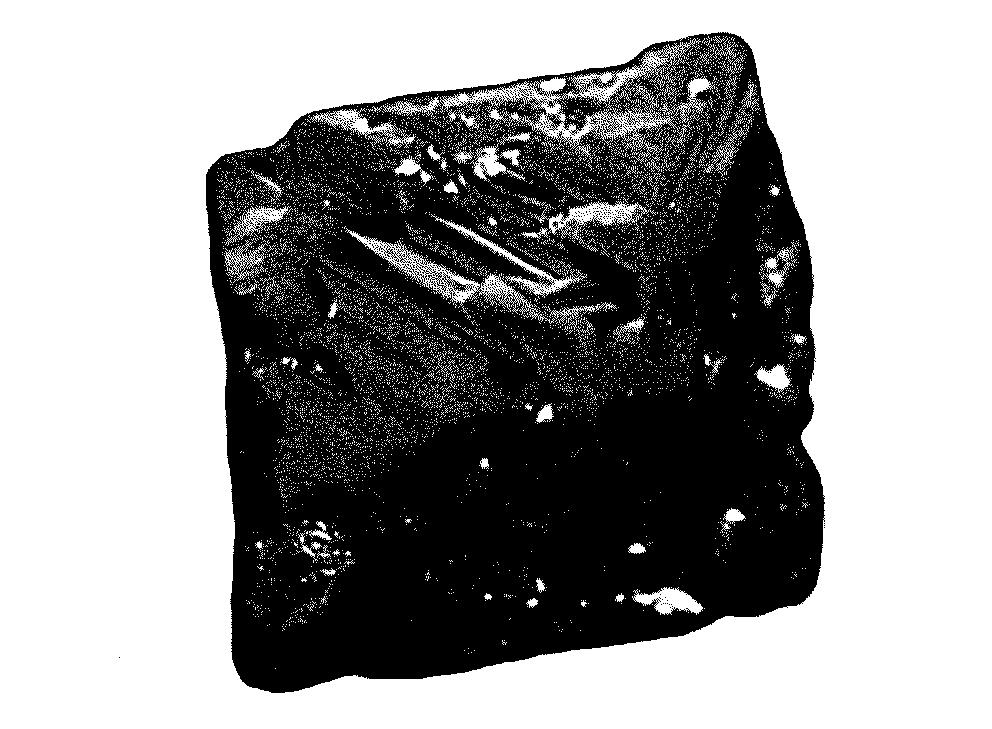

  図２は、天然ダイヤモンド原石２の表面にタンタルを含む合成ダイヤモ
ンド層３が製膜されたダイヤモンド１の写真である。このように、合成
ダイヤモンド層３がタンタルを有することにより、ダイヤモンド１が黒
色に着色されて見える。なお、タンタルの含有量は１０^１６～１０^２２
ａｔｏｍｓ／ｃｍ^３の範囲であるとよい。単結晶ダイヤモンドの炭素数
は約１０^２３ａｔｏｍｓ／ｃｍ^３であることから、タンタルの含有量を炭
素数比率で表現すると、Ｔａ：Ｃ＝１：１０^７～１：１０となる。【００２４】
  合成ダイヤモンド層３が窒素やホウ素、タンタル、ニッケル等を有す
ることにより、ダイヤモンド１の表面に入射する可視光（４００μｍ～
８００μｍ）の反射率や透過率が変化する。特に、ダイヤモンド１の表
面に入射する可視光の透過率は、０．０００１％以下であるとよい。こ
れにより、吸い込まれるような黒色を天然ダイヤモンド原石２に付与す
ることが可能となり、ダイヤモンド１が漆黒を呈する。また、合成ダイ
ヤモンド層３を備えたダイヤモンド１の反射率は、天然ダイヤモンド原
石２の反射率よりも大きいとよい。これにより、ダイヤモンド１の表面
に入射した可視光が乱反射して、ダイヤモンド１の表層の輝きを増加さ
せることが可能となる。このようなダイヤモンド１を宝飾品として使用
することにより、天然ダイヤモンド原石２の価値を向上させることが可
能となる。【００２５】
  続いて、ダイヤモンド１の製造方法について説明する。まず、天然ダイ
ヤモンド原石２を洗浄する。未洗浄の天然ダイヤモンド原石２には砂利や
他の鉱物が混合しているため、有機洗浄や酸洗浄によってこれらの汚れ
を落とすことにより純粋な天然ダイヤモンド原石２を得る。【００２６】
  次に、天然ダイヤモンド原石２をＣＶＤ装置の成膜室に設置する。Ｃ
ＶＤ装置は、減圧制御可能な成膜室と、原料ガス及びキャリアガスの供
給手段と排気手段とを有しているとよい。設置位置は任意の場所を選択
することができるが、天然ダイヤモンド原石２の表面に合成ダイヤモン
ド層３が形成されるように、原料ガスに対する天然ダイヤモンド原石２
の比表面積がくなるような配置とするとよい。合成ダイヤモンド層３に
タンタルをドープさせる場合には、フィラメントとしてタンタル、その
合金、又はタンタルカーバイドを用いるとよい。同様に、合成ダイヤモ
ンド層３にホウ素をドープさせるには、ホウ素含有化合物を原料ガスと
して使用するとよい。【００２７】
  天然ダイヤモンド原石２を成膜室に設置した後、ＨＦＣＶＤ法により合
成ダイヤモンド層３の成膜を行う。フィラメントの加熱温度は２４００
℃～３０００℃とするとよい。プロセスガスとしては、例えば、原料ガ
スとしてメタンを、キャリアガスとして水素を用いることができる。ま
た、フィラメントと天然ダイヤモンド原石２との距離は、５ｍｍ～２０
4ｍｍであるとよい。【００２８】
 合成ダイヤモンド層３は天然ダイヤモンド原石２の有する複数の結晶面
に形成されるところ、ダイヤモンドの単結晶は特定の結晶面において生
成しにくいことが知られている。特に、｛１１１｝は単結晶の生成がされ
にくい面である。そこで、この結晶面に対して単結晶の成長が促される
よう、プロセスガス中の水素ガスに対するメタンガスの流量を０．００１
％～２０％、好ましくは０．０５％～５％、より好ましくは０．１～１
％とするとよい。これにより、複数の結晶面を有する天然ダイヤモンド
原石２の表面に単結晶の合成ダイヤモンド層３を得ることができる。
【００２９】  ＨＦＣＶＤ法においては、フィラメントと対向するダイヤ
モンド１の表面に合成ダイヤモンド層３が形成される。従って、フィラ
メントとは対向しない面、例えば、成膜室のホルダーへの載置面にも合
成ダイヤモンド層３を成膜するためには、天然ダイヤモンド原石２の載
置面を変える必要がある。従って、天然ダイヤモンド原石２の全ての表
面に合成ダイヤモンド層３を成膜するためには、天然ダイヤモンド原石
２の載置面を変えて、合成ダイヤモンド層３の成膜を複数回実施すると
よい。【００３０】
〔実施例〕
  以下に、本開示におけるダイヤモンド１の実施例について説明する。た
だし、本開示は以下の実施例に限定されない。【００３１】
  本開示のダイヤモンド１の製造方法を用いて実施例を製造した。まず
、天然ダイヤモンド原石２の有機洗浄及び酸洗浄を行い、天然ダイヤモ
ンド原石２をＣＶＤ装置（ＨＦＣＶＤ－６ＦＨＡ、アリオス株式会社）
の成膜室に設置した。熱フィラメントは、天然ダイヤモンド原石２から
所定の高さに複数のフィラメントを所定の間隔毎に層状に配置した第１
層のフィラメント層を有し、さらにその上に所定の距離をおいて複数の
フィラメントを同様に層状に配置した第２層のフィラメント層からなる
複数段方式のフィラメントとした。なお、フィラメントの層は３層以上
であってもよい。本実施例では、直径０．２５ｍｍのフィラメントを８
ｍｍ間隔に設けた第１層及び第２層に用いた。第１層と第２層との距離
は約４ｍｍである。フィラメントとしてタンタルを使用し、フィラメント
の加熱温度を３０００℃とした。天然ダイヤモンド原石２は、８００℃
～１１００℃に加熱した。【００３２】
  また、原料ガスとしてメタンを、キャリアガスとして水素を用いた。水
素ガスに対するメタンガスの流量を０．１～１％となるように調整した。
成膜室の圧力を４ｋＰａに設定し、このような条件において約４時間成
膜を行った後に、天然ダイヤモンド原石２の全ての面が成膜されるよう
天然ダイヤモンド原石２の載置面を変えてさらに４時間成膜を行った。
これにより、天然ダイヤモンド原石２の表面に合成ダイヤモンド層３を
有するダイヤモンド１を得た。合成ダイヤモンド層３の膜厚は１μｍ～
１．５μｍであった。また、ダイヤモンド１は漆黒を呈していたことから、
合成ダイヤモンド層３にはタンタルが含まれると推定された。
【００３３】上記方法により、合計３つのダイヤモンド１を形成し、夫
々実施例１～３とした。この実施例１～３の夫々について、ダイヤモン
ド１の表面に入射する可視光の透過率測定を実施した。また、合成ダイ
ヤモンド層３の形成されていない２つの天然ダイヤモンド原石２を比較
例１及び比較例２として、同様の測定を行った。【００３４】
  また、天然ダイヤモンド原石２の表面を研磨加工し、その表面に対して
実施例１～３と同様の手順で合成ダイヤモンド層３を形成した実施例４
を作成した。さらに、比較例３として、合成ダイヤモンド層３の形成さ
れていない、表面を研磨加工した天然ダイヤモンド原石２を用いて、夫
々について可視光の透過率測定を実施した。【００３５】

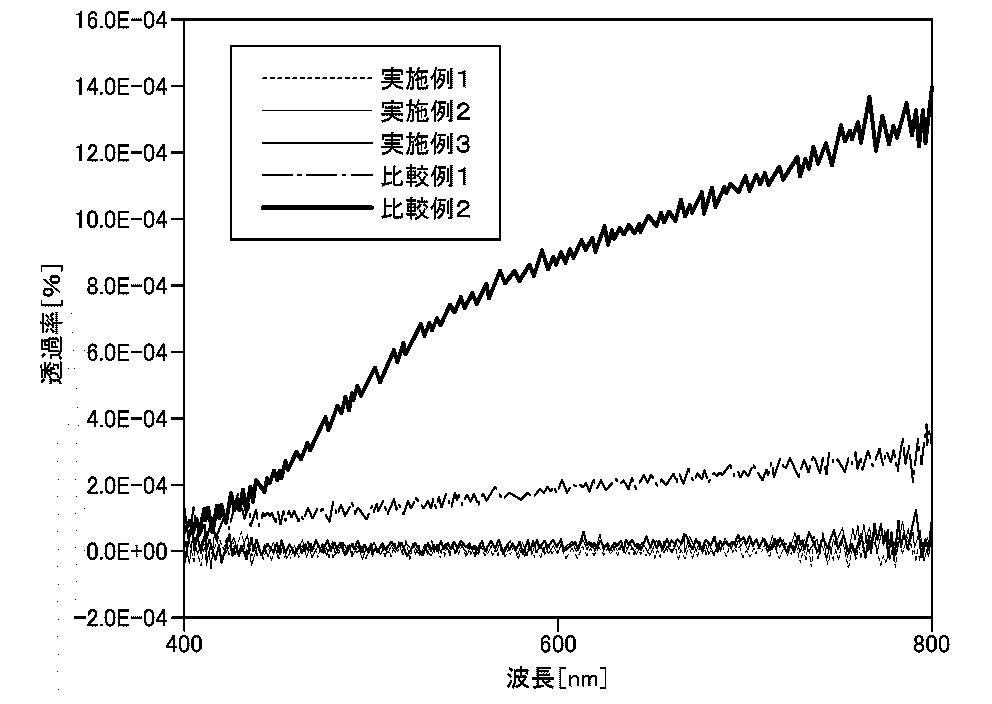

  図３には、実施例１～３及び比較例１～２についての可視光の透過率測
定の結果を示している。比較例１～２の透過率にはばらつきがあるもの
の、いずれも０．０００２％よりも大きな値を示した。その一方で、実
施例１～３のダイヤモンド１の透過率は、いずれも０．０００１％より
も小さな値を示した。これにより、天然ダイヤモンド原石２の表面に合
成ダイヤモンド層３を形成することにより、ダイヤモンド１の表面に入
射する可視光が吸収されて、ダイヤモンド１が吸い込まれるような黒色
を発することが分かった。【００３６】

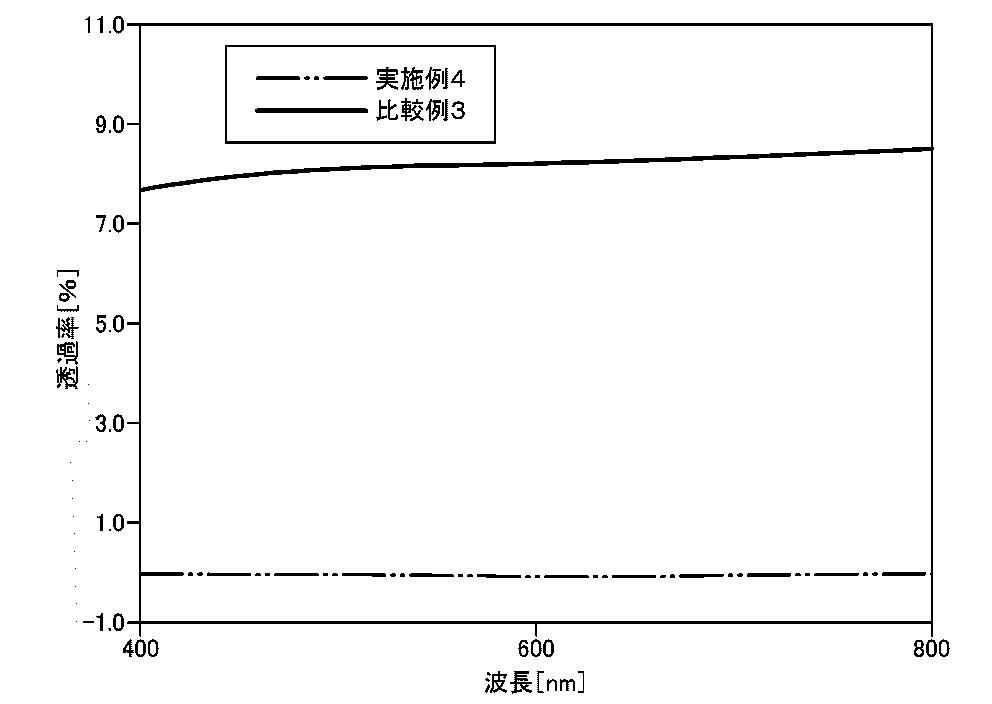

  図４には、実施例４及び比較例３についての可視光の透過率測定の結果
を示している。比較例３の透過率は７～９％であるのに対し、実施例４
の透過率は０．０００１％以下であった。これにより、天然ダイヤモン
ド原石２の表面に合成ダイヤモンド層３を形成することにより、ダイヤ
モンド１の表面に入射する可視光が吸収されて、ダイヤモンド１が吸い
込まれるような黒色を発することが分かった。

2️⃣ 特開2025-076971 ダイヤモンド基板及びその製造方法並びにセンサ
ー国立研究開発法人産業技術総合研究所他
要約：下図１のごとく、ＣＶＤ法により下地基板上にダイヤモンド結晶
を形成してダイヤモンド基板を製造する方法において、ダイヤモンド結
晶の少なくとも一部に、ＮＶＣ含有ダイヤモンド結晶層を形成するため、
原料ガス中、炭化水素ガス：０．００５体積％以上７．０００体積％以
下、水素ガス：８５．０００体積％以上９９．９９５体積％未満、窒素
ガスまたは窒化物ガス：５．０×１０^－５体積％以上８．０００体積％以
下とし、原料ガス中の炭化水素ガスとして、構成炭化水素ガスの比率が
天然の炭化水素ガスにおける比率よりも高い^１２Ｃ濃縮炭化水素ガスを
使用するダイヤモンド基板の製造方法、下地基板上に、規定された条件
でＣＶＤを行うことで、ＮＶ軸が高配向（例えば［１１１］高配向）、か
つ単一スピンで高密度な窒素－空孔中心（ＮＶＣ）を有する、ダイヤモ
ンド結晶を形成できるダイヤモンド基板の製造方法を提供する。


図１　本発明のダイヤモンド基板（ＮＶＣ含有層／ＮＶＣ非含有単層基
板）の一例を示す概略図

符号の説明：  １１、２１、３１、４１、５１…下地基板、  １２、２２、
３２、４２、５２…ＮＶＣ含有層、  ２３、５３…ＮＶＣ非含有層、  ２４、
４４、５４…下層基板、  ２５、４５、５５…中間層、  １００、２００、
３００、４００、５００…ダイヤモンド基板、  ６００…単結晶ダイヤモ
ンド自立基板。

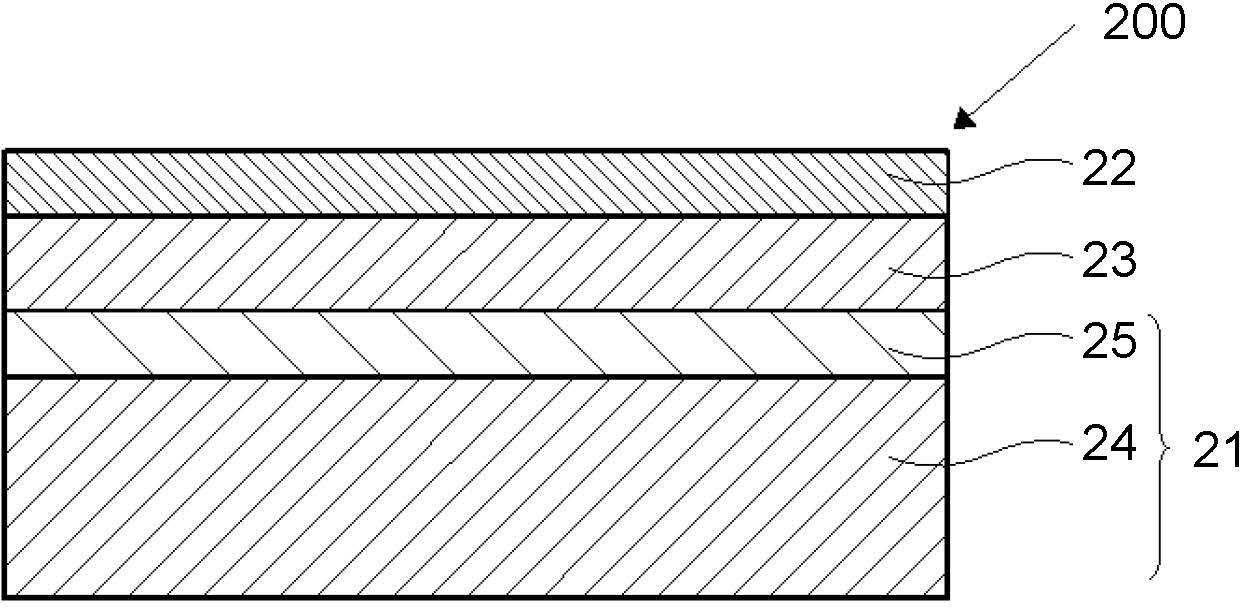

図２　本発明のダイヤモンド基板（ＮＶＣ含有層／ＮＶＣ非含有層／
積層構造の下地基板）の一例を示す概略図
【図３】本発明のダイヤモンド基板の製造方法により製造したダイヤモ
ンド基板（ＮＶＣ含有層／下地基板）の一例を示す概略図
【図４】本発明のダイヤモンド基板の製造方法により製造したダイヤモ
ンド基板（ＮＶＣ含有層／積層構造の下地基板）の一例を示す概略図
【図５】本発明のダイヤモンド基板の製造方法により製造したダイヤモ
ンド基板（ＮＶＣ含有層／ＮＶＣ非含有層／積層構造の下地基板）の一
例を示す概略図
【図６】本発明のダイヤモンド基板の製造方法により取得した単結晶ダ
イヤモンド自立基板（ＮＶＣ含有層／ＮＶＣ非含有層）の一例を示す概
略図

　　　　　　　　　　　　　　　　　　　　　　　　　　この項保留

3️⃣特開2010-248023 表面修飾ナノダイヤモンド及びその製造法　
 要約：水や極性有機溶媒への溶解性又は分散性、分散安定性に優れた高
分散性の表面修飾ナノダイヤモンドを得る。本発明の表面修飾ナノダイ
ヤモンドは、表面が、下記式（１）      －Ｘ－Ｒ            （１）
［式中、Ｘは、単結合、－ＮＨ－、－Ｏ－、－ＣＯＯ－、－ＰＨ（＝Ｏ
）Ｏ－又は－Ｓ－を示し、Ｒはポリグリセリル基を示す］で表されるポ
リグリセリン鎖を含む基により修飾されている。Ｘは単結合であっても
よい。また、Ｘは－ＮＨ－であってもよい。

発明の詳細な説明：
【技術分野】本発明は表面修飾されたナノダイヤモンドとその製造法に
関する。この表面修飾されたナノダイヤモンドは、ＣＭＰ（Chemical
Mechanical Polishing ：化学機械研磨）向け研磨剤やドレッサー用材料、
燃料電池向け耐腐食性電極メッキ材料、切削工具などの高硬度表面コ－
ティング層形成材料、高耐熱・高熱伝導材料など、工学応用分野で利用
できる。
【背景技術】ナノダイヤモンドは、ダイヤモンド固有の性質に加え、平
均粒径が小さく、比表面積が大きいという特徴を有する。さらに、比較
的安価であり、入手も容易である。
ナノダイヤモンドは、爆発法や高温高圧法によって製造される。爆発法
は、トリニトロトルエンおよびヘキソーゲンを爆発させることにより、
ナノサイズのダイヤモンドを得る方法である。この方法で得られるナノ
ダイヤモンドは、水への溶解性は高いが、アモルファスカーボンやグラ
ファイトなどの他の炭素質の混入が多く、また表面化学修飾が難しいと
いう問題を有する。一方、高温高圧法は、例えば、密閉された高圧容器
内で、鉄やコバルト等の金属の存在下、原料グラファイト粉末を１～１０
ＧＰａの高圧および８００～２０００℃の高温に保持し、ダイヤモンド
に直接相転移させる方法である。この方法で得られるナノダイヤモンド
は、アモルファスカーボンやグラファイトなどの他の炭素質の混入が少
なく、粒径も揃っているが、水や有機溶媒への溶解性、分散性、分散安
定性が低いという問題がある。そのため、ナノダイヤモンドの用途開発
はさほど進んでいない。【０００４】
水や有機溶媒に対する溶解性、分散性を向上させるため、ナノダイヤモ
ンドの表面を化学修飾する試みがなされている（特許文献１～３参照）。
しかし、水或いは極性有機溶媒への溶解性又は分散性、分散安定性は必
ずしも十分なものとは言えなかった。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　了

✳️１気圧の圧力での液体金属中のダイヤモンドの成長
天然のダイヤモンドは、地球の奥深くで炭素原子の集合体が極度の高温
・高圧にさらされることで形成されており、人工的に合成ダイヤモンド
を作り出す高温高圧法(HPHT法)は地球内部の生成プロセスを再現した
もの。新たに、韓国の基礎科学研究院や蔚山科学技術院の研究チームが、
常圧でダイヤモンドを作りだす技術を開発したと科学誌のNatureに発表。
99％の合成ダイヤモンドの製造に用いられているHPHT法では、一般に
セ氏1300～1600度の温度範囲内で5GPa～6GPaの圧力をかけ、液体金属
を触媒としてダイヤモンドを成長させる。すでに合成ダイヤモンドは宝
飾品や精密加工用工具など幅広い分野で利用されているが、より低圧か
つ短時間で合成ダイヤモンドを作る方法を発見できれば、合成ダイヤモ
ンドの製造に革命がもたらされる可能性がある。

ところで、研究チームは、合成ダイヤモンドの新しい製造方法を探るプ
ロセスを短縮ひ、「RSR-S」という独自真空システムを開発。これにより
液体金属の比率や温度などのパラメーターを調整する研究が大幅に加速
し、常圧の環境下で合成ダイヤモンドを作り出すパラメーターを発見し
た。この合成ダイヤモンドの製造方法は、1気圧(約1013hPa)・セ氏1025
度の条件下で、ガリウム・ニッケル・鉄・ケイ素を「77.75：11.00：
11.00：0.25」の比率で混合した液体金属に、純粋なメタンと水素を暴
露するというもの。メタンに含まれる炭素原子が液体金属の表面下に広
がり、わずか15分程度で小さなダイヤモンドの核が形成され、最終的
に液体金属の表面にダイヤモンド膜が作られた。蔚山科学技術大学の筆
頭著者のYan GONG氏は、「ある日、RSR-Sシステムを使って実験を行い、
グラファイトのるつぼを冷却して液体金属を凝固させ、固化した液体金
属片を取り除いたところ、破片の底面数mmにわたって『虹のような模
様』が広がっていることに気づく。この虹色がダイヤモンドによるもの
だと判明。ダイヤモンドの再現性がある成長に有利なパラメーターを特
定することができた。
今回の研究では、合成ダイヤモンドと接する液体金属の表面下領域に厚
さ30～40mmのアモルファス(非晶質)領域が存在し、この領域上部に存
在する原子の約27％が炭素原子であることも判明。炭素はガリウムに溶
解しないと考えられ、ガリウムの豊富な液体金属にこれほど高濃度の炭
素が溶け込んでいることは予想外であった。また、液体金属にわずかに
含まれるケイ素が、合成ダイヤモンドの成長に重要な役割をはたしてい
ることも突き止めた。ケイ素が最適値よりも増えるとダイヤモンドのサ
イズは小さく、密度は高くなるという。ケイ素がないとダイヤモンドは
まったく成長できない。これは、合成ダイヤモンドの初期形成にケイ素
が関与していることを示唆する。
今回の研究ではガリウム・ニッケル・鉄・ケイ素からなる液体金属が用
いられたが、ニッケルをコバルトに置き換えたり、ガリウムをガリウム
とインジウムの混合物に置き換えたりしても、高品質のダイヤモンドを
成長させることができたという。（Gigazine 2024年4月25日）
掲載誌：
・Growth of diamond in liquid metal at 1 atm pressure | Nature　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
・https://www.nature.com/articles/s41586-024-07339-7

🪄ということで、廉価な人工燃料合成方法による成功で、この革命が担
　  保されることになった。

　　『The Story of the First Rock 'n' Roll Song』




●　今日の言葉：踏破は最初の一歩から（苦楽鬼）



　　　　　　　　　春が来ても、鳥たちは姿を消し鳴き声も聞こえない
　　　　　　　　　　　　　　　　春だというのに自然は沈黙している。
　　　　　　　　　　　　　　　　レイチェル・カーソン 『沈黙の春』
