エネルギーと環境 307

彦根藩の当主である井伊直孝公をお寺の門前で手招き雷雨から救ったと伝え
られる招き猫と井伊軍団のシンボルとも言える赤備え（戦国時代の井伊軍団
編成の一種、あらゆる武具を朱りにした部隊編成のこと兜（かぶと）を合体
させて生まれたキャラクタ。　　

　　　　　　　　　　　　　　　　　　　　

【季語と短歌：７月２６日 】
　　　　　　　　
　　　　　　　　　気怠さを取り払いしや冷奴　

　　　　　　　　　　　　　　　　　　多嘉山　宇（独創鬼）　

🪄近江は豆腐が美味しい。キンキンに冷やし、胡麻ドレに、颪蒜、辛油が
　 暑さ疲れに効果あり。卵黄、ジェル、粉砕氷等。　

🟡 日本発Ｚ革命 ⓳
✳️ 高品位太陽電池編

　　　

太陽光電池等を手がける中国の新エネルギー企業、Risen Energyが、太陽光
パネルを大幅に進化させました。一般的な太陽光パネルの出力は、1枚（お
よそ150cm×80cm）あたり200~250W程。Risen Energyはその約3倍にもな
る平均740Wpの出力を持つ「Hyper-ion」という太陽光パネルを、量産でき
るようになった。一般的な太陽光パネルの出力は、1枚（およそ150cm×80c
m）あたり200~250W程度。Risen Energyはその約3倍にもなる平均740Wp
の出力を持つ「Hyper-ion」という太陽光パネルを、量産できるようになっ
たと言うのです。一般的な家庭の場合、5kW前後の太陽光発電システムが目
安とされます。250Wクラスのパネルなら、20枚必要な計算です。
それがRisen Energyのパネルを使えば、7枚ほどでOKな計算です。パネルの
大きさが異なるので単純には言えませんが、限られた屋根などのスペースで
も、少ない枚数で、効率的に電力を賄えそうですよね。ポイントは、Risen
Energyが、そんな高出力で高効率な太陽光パネルを、量産の工程に落とし込
み、製品化に繋げることに成功したこと。実験は成功したけど、流通はまだ
先の話、ではなくて、革新的なプロダクトがこれから一気に広がっていくこ
とが予想できます。 Risen Global PV研究所 所長の楊伯川（ヤン・ポーチュ
アン）博士は、「今後3年以内にセル効率27%以上と、790W超のモジュール
の実現を目指す」と話す。

ライゼンソーラーは、トップペロブスカイトセルとボトムシリコンヘテロ接
合（HJT）デバイスを組み合わせたタンデム型太陽電池で、30.99%の電力変
換効率を達成したと発表した。中国国家太陽光発電製品品質監督検査センタ
ーがこの成果を認証した。同社の広報担当者はpv magazineに対し、「10mm
x 10mmのセルサイズでこのマイルストーンを達成しました」と語った。
ライゼンソーラーのグローバル太陽光発電研究所所長ヤン・ボチュアン氏は、
独自の構造的利点を持つHJTセルは、将来の太陽電池開発における単一p/n
接合技術の中で究極の選択肢と考えられていると強調した。「この利点は、
ペロブスカイト-シリコンタンデムセルの分野でさらに顕著です」と同氏は
述べた。
ヘテロ接合セルは透明導電層としてインジウムスズ酸化物（ITO）を使用し
ますが、BC、TOPCon、PERCなどの他のセルは絶縁層を使用。ライゼン氏
によると、この設計によりタンデムセルの統合が容易になり、全体的なパフ
ォーマンスが向上するという。また、ITOフィルムのない他のシリコンベー
スのセルでは、タンデム技術にはまったく新しい構造設計が必要となり、コ
ストと複雑さが増すとも主張している。
🟡至急連絡を取り、実用性と市場性等の判断が必要
🪄いまさらの太陽電池だが、その事業調査も重要だと特集する。

✳️　高品質異種接合太陽電池製造及び装置編
1️⃣ 特表2023-534606 ペロブスカイト太陽電池モジュールのための高速ハイ
ブリッドＣＶＤ　学校法人沖縄科学技術大学院大学学園（有効）
要約：下図1のごとく、急速ハイブリッド化学気相成長を行うためのシステ
ムおよび方法を説明する。一実施形態では、第１の前駆体材料が、基板上に
堆積される。基板は、加熱装置の保持部に配置され、加熱装置は保持部の少
なくとも一部を加熱する。第２の前駆体材料は、有機化合物が基板よりも加
熱装置のガス源に近くなるように、加熱装置の保持部に配置される。ガス流
が、加熱装置の保持部を通じて生成される。加熱部は、基板と第２の前駆体
材料とを含む保持部の一部を加熱するために用いられる。加熱プロセスの間、
第２の前駆体材料の少なくとも一部が、第１の前駆体材料の少なくとも一部
の上に堆積する。

【特許請求の範囲】　割愛
図面の簡単な説明：

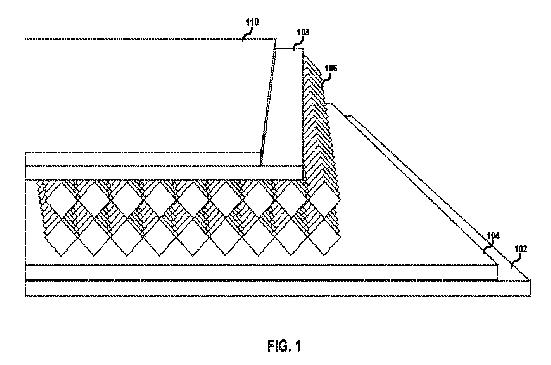

図１、平面型ペロブスカイト太陽電池の例を示す図

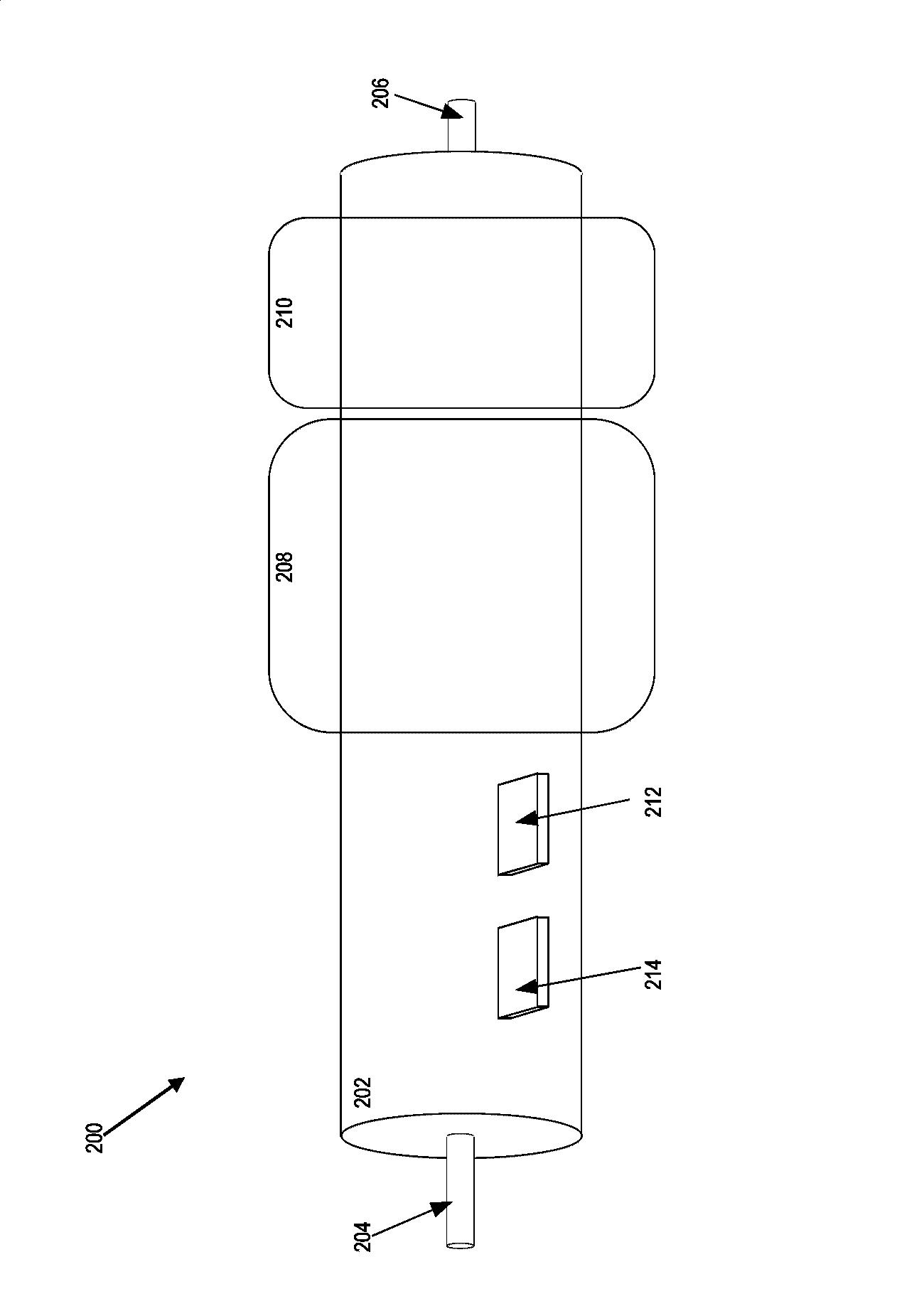

図２、ペロブスカイト膜を生成するための装置の例を示す図

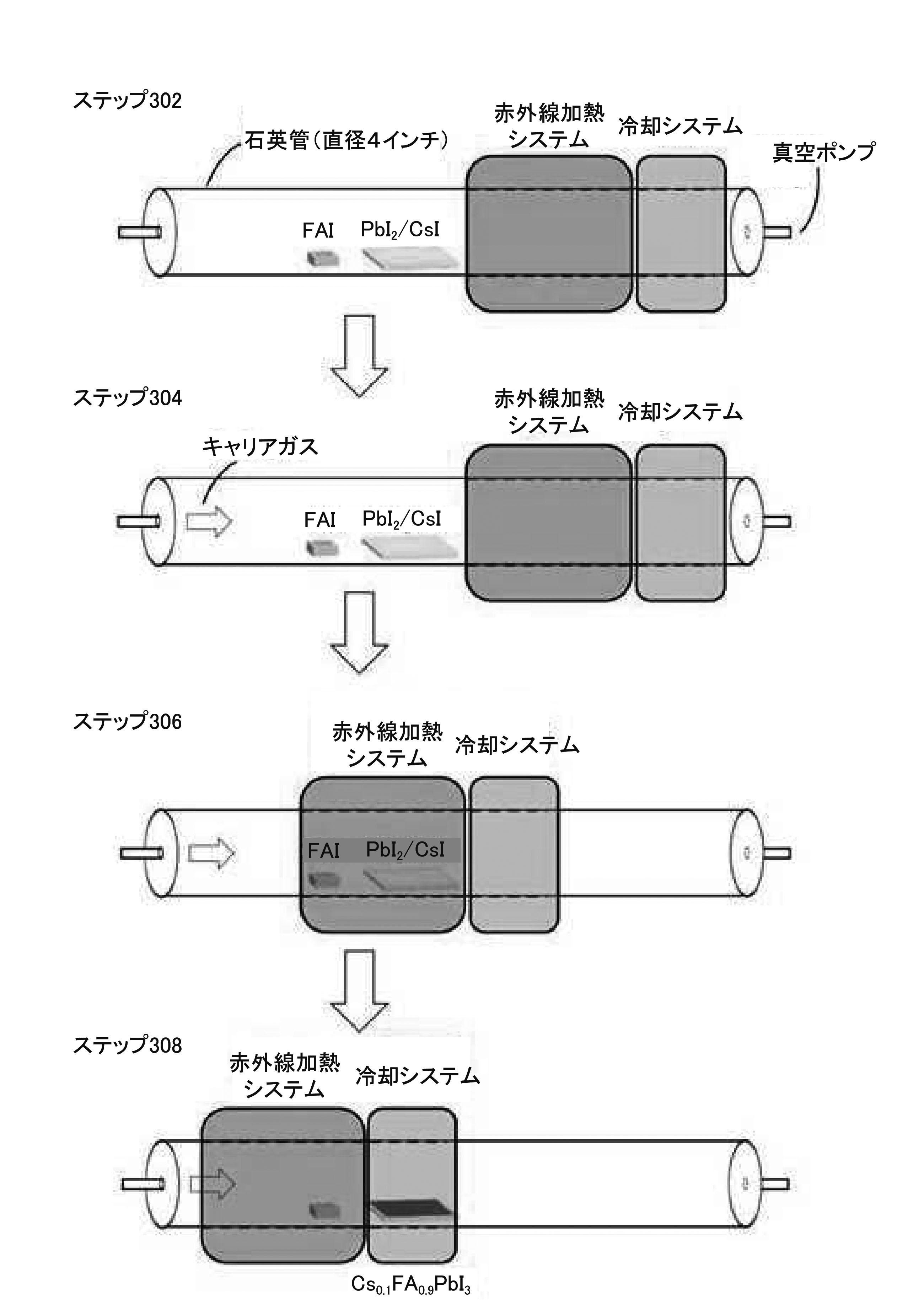

図３、急速ハイブリッドＣＶＤプロセスの例を示す図

2️⃣ 特許第7705621号 太陽電池及びその製造方法、積層電池並びに太陽電池
モジュール ジョジアン  ジンコ  ソーラー  カンパニー  リミテッド（有効）
要約：図２のごとく、太陽電池は、第１方向に沿って交互に設けられる電極
領域及び非電極領域を含む第１表面を有する基板と、各電極領域に位置する
とともに、少なくとも一つの非電極領域の一部領域に位置するドープ導電層
と、第１表面とドープ導電層との間に位置する誘電体層と、を含み、ドープ
導電層に対向する第１表面は、複数のプラットフォーム構造を含む第１表面
構造を有し、残りの第１表面は、複数の第１ピラミッド構造を含む第２表面
構造を有する。

発明の効果：
 一方では、電極領域における第１パッシベーション接触構造が形成されるよ
うに、電極領域に順次積層される誘電体層及びドープ導電層が設計されるこ
とに加えて、少なくとも一つの非電極領域の一部領域にも順次積層される誘
電体層及びドープ導電層が設計されている。当該一部の誘電体層及びドープ
導電層は、非電極領域における第２パッシベーション接触構造を形成するた
めに用いられる。非電極領域は、第２パッシベーション接触構造を通じて非
電極領域におけるキャリアの再結合の確率を低下させることに有利であるだ
けではなく、非電極領域におけるキャリアを輸送して収集し、電極領域に提
供することに有利である。それによって、第１表面全体のキャリア収集効率
がさらに向上し、すなわち、第１表面全体のキャリア損失がさらに低下する。
また、少なくとも一つの非電極領域の一部領域が誘電体層及びドープ導電層
によって遮られていないため、誘電体層及びドープ導電層を通過せずに一部
の非電極領域に一部の光を照射できるため、一部の非電極領域による光の吸
収率の向上に有利であり、それによって、第１表面の光電変換効率がさらに
向上する。【００２６】
他方では、ドープ導電層に対向する第１表面は、電極領域及び一部の非電極
領域を含む。当該一部の非電極領域には、ドープ導電層が設けられている。
ドープ導電層に対向する第１表面は、複数のプラットフォーム構造を含む第
１表面構造を有する。換言すれば、当該一部の第１表面は、研磨構造であり
完全なピラミッド構造と比較して表面形態が比較的平坦であり、形成される
誘電体層及びドープ導電層の均一性の向上に有利であるため、電極領域に形
成される誘電体層及びドープ導電層も比較的平坦な形態を有する。それによ
って、第１表面に対する誘電体層及びドープ導電層のパッシベーション効果
の向上に有利であり、第１表面の欠陥密度がさらに低下する。【００２７】
これとは異なり、残りの第１表面、すなわち、ドープ導電層に対向しない第
１表面は、複数の第１ピラミッド構造を含む第２表面構造を有するため、異
なる角度で残りの第１表面に入射する光が第１ピラミッド構造を介して残り
の第１表面に吸収される確率が高くなり、それによって、残りの第１表面に
よる光の吸収率がさらに向上する。【００２８】
  したがって、電極領域及び一部の非電極領域のいずれにも誘電体層及びドー
プ導電層を設けるとともに、ドープ導電層に対向する第１表面がプラットフ
ォーム構造を有し、かつ、ドープ導電層に対向しない第１表面が第１ピラミ
ッド構造を有するように設計することにより、第１表面に対する誘電体層及
びドープ導電層のパッシベーション効果を向上させ、第１表面におけるキャ
リアの再結合の確率を低下させることに有利であるだけではなく、第１表面
による光の吸収率の向上に有利である。二つの態様が連携することにより、
第１表面の光電変換効率の向上に有利であり、それによって、太陽電池の両
面係数の向上に有利である。
【図１】本開示の一実施例に係る太陽電池の一種の局所断面構造概略図

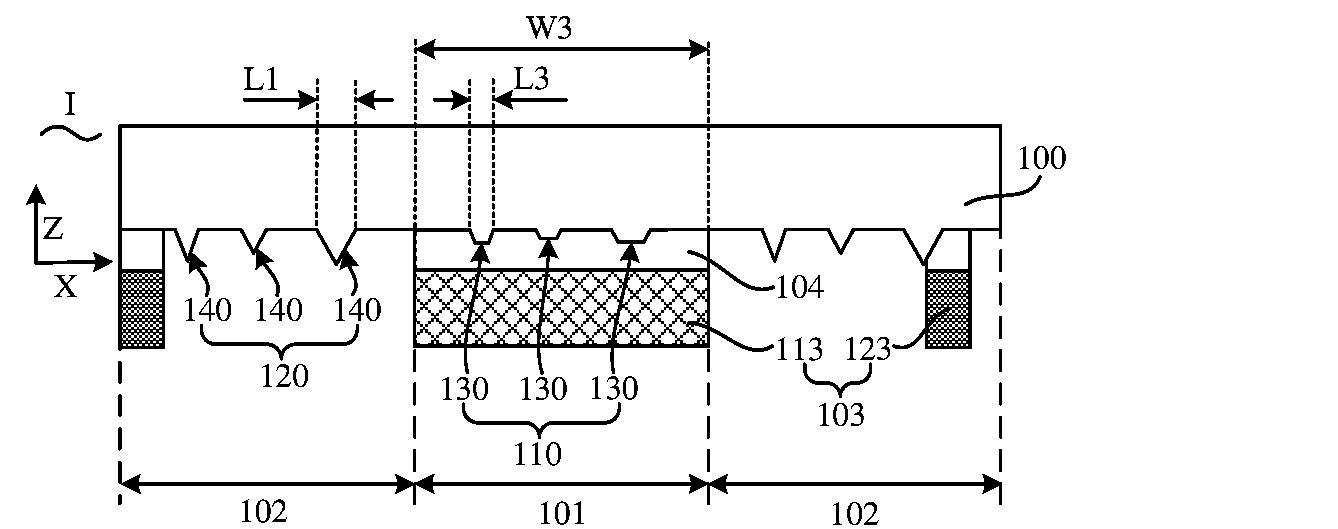

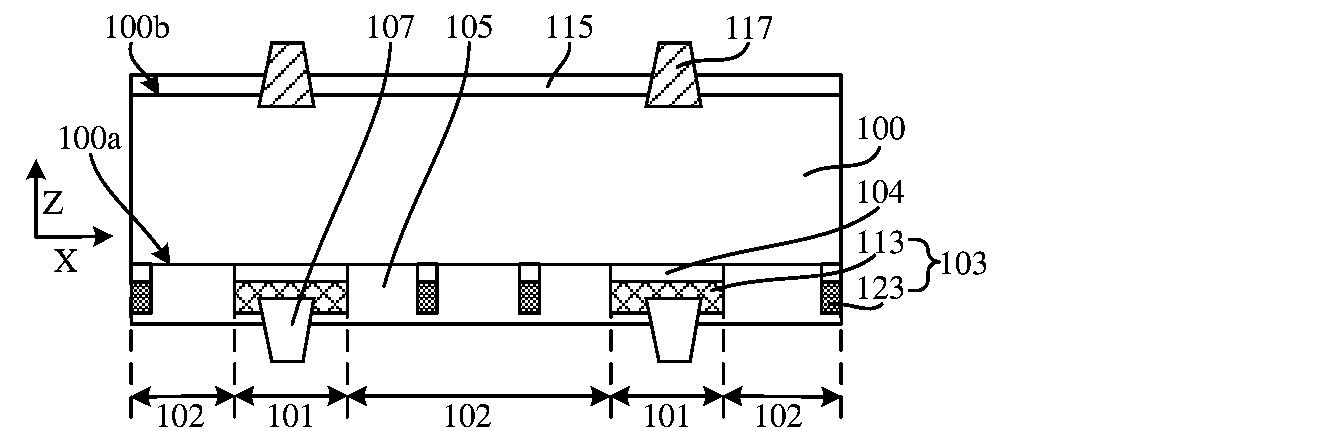

【図２】図１の四角い囲みＩにおける拡大断面構造概略図

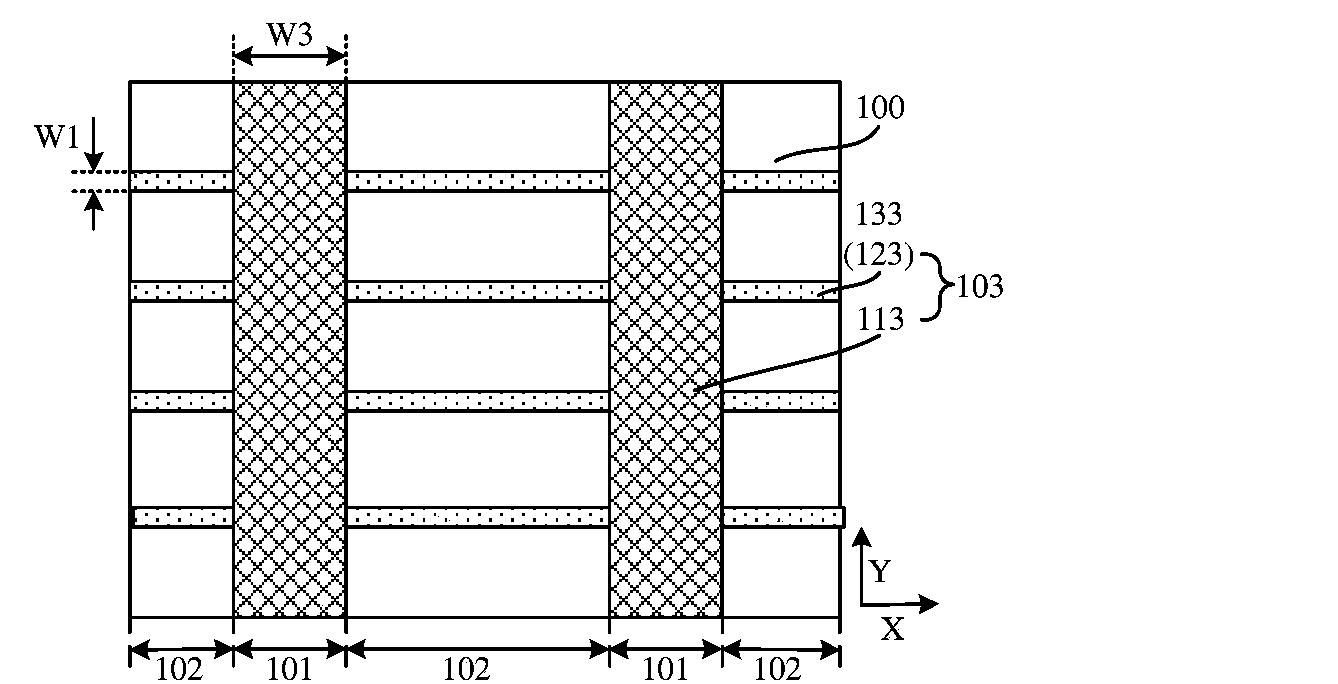

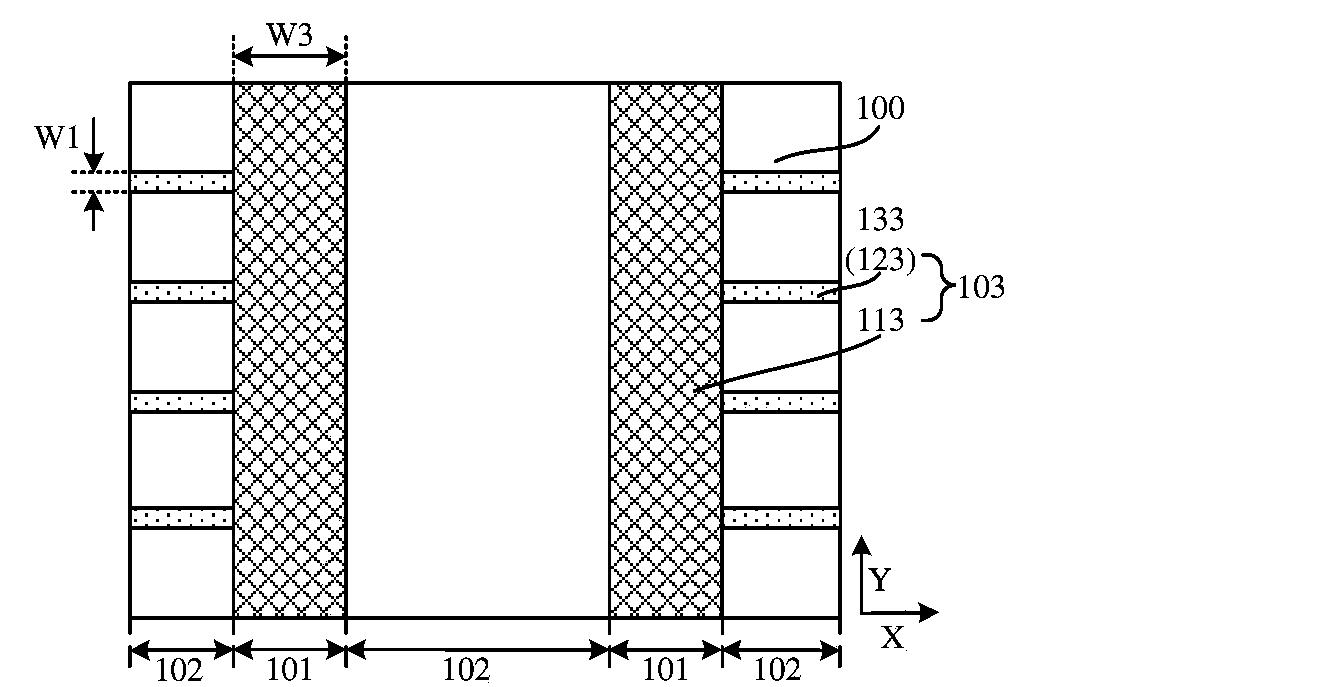

【図３】本開示の一実施例に係る太陽電池の第１種の局所上面構造概略図

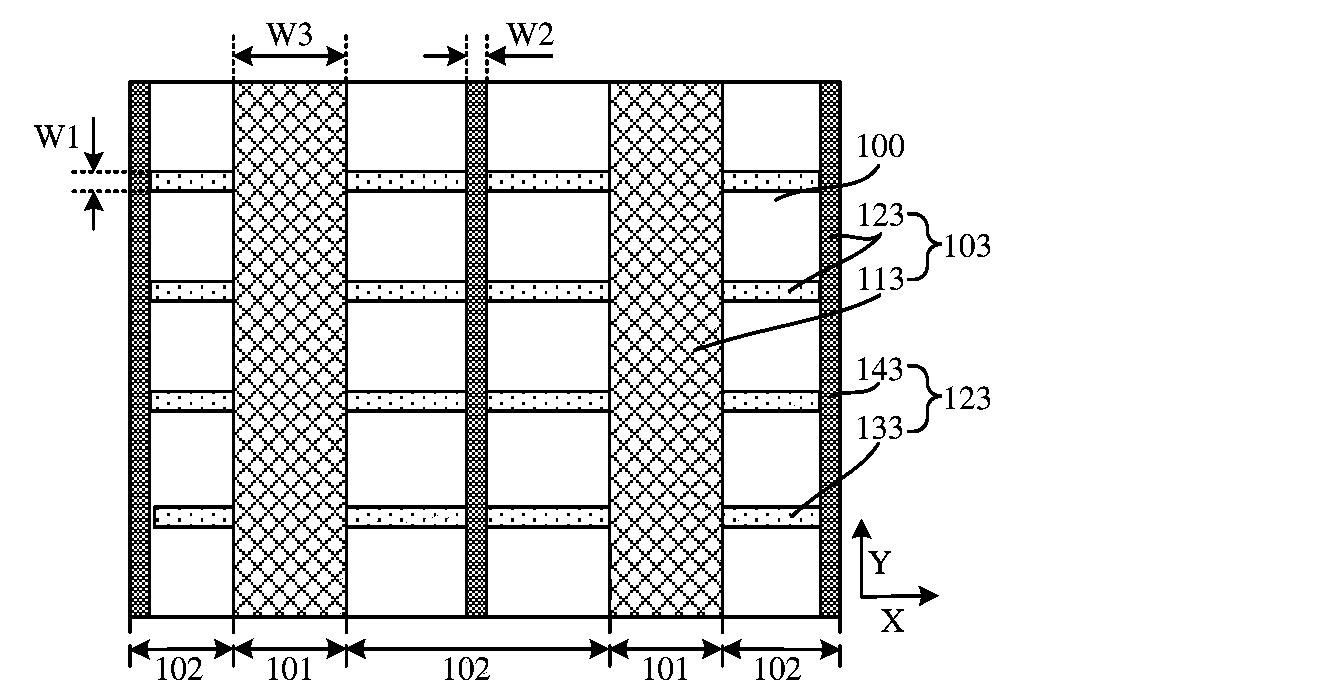

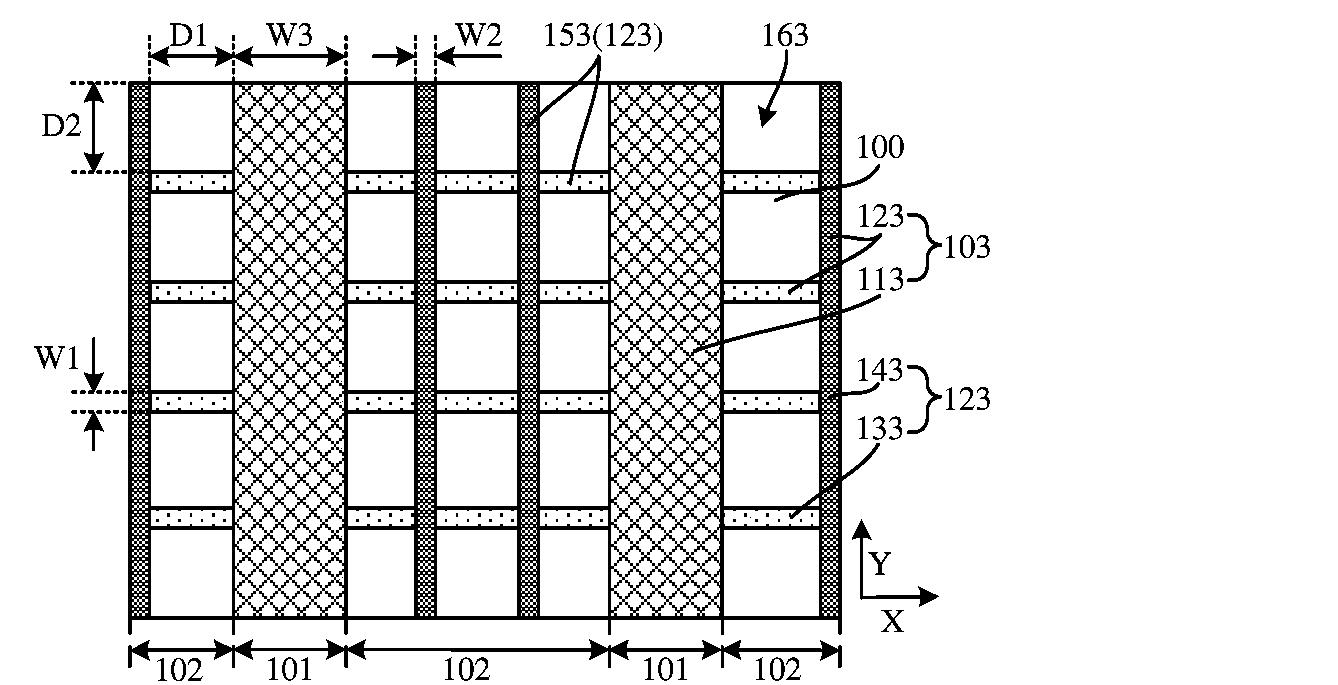

【図４】本開示の一実施例に係る太陽電池の第２種の局所上面構造概略図

【図５】本開示の一実施例に係る太陽電池の第３種の局所上面構造概略図

【図６】本開示の一実施例に係る太陽電池の第４種の局所上面構造概略図

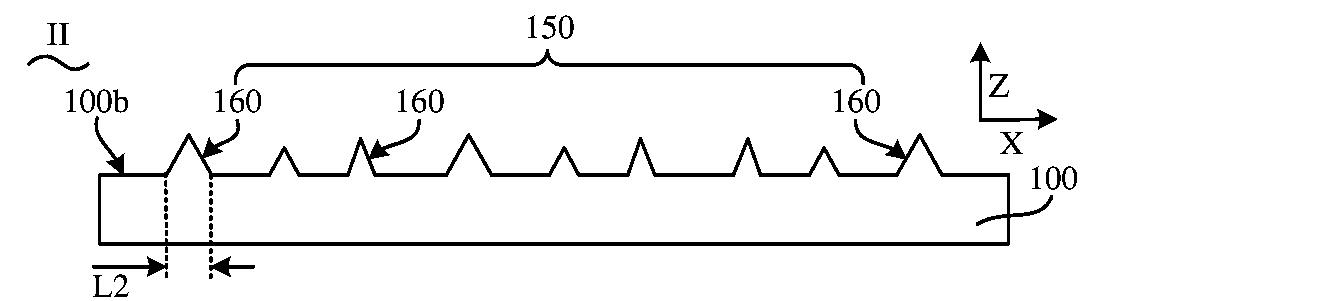

【図７】図１の四角い囲みＩＩにおける拡大断面構造概略図である。

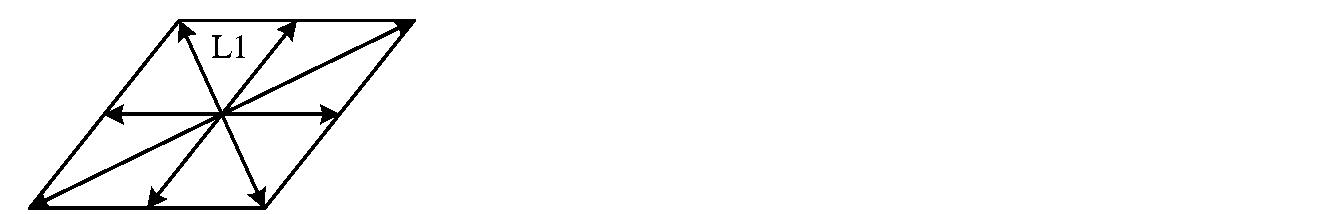

【図８】本開示の一実施例に係る太陽電池における第１ピラミッド構造の底
部の一種の上面構造概略図


【図９】本開示の一実施例に係る太陽電池における第１ピラミッド構造の底
部の別の上面構造概略図

【図１０】本開示の一実施例に係る太陽電池の別の局所断面構造概略図

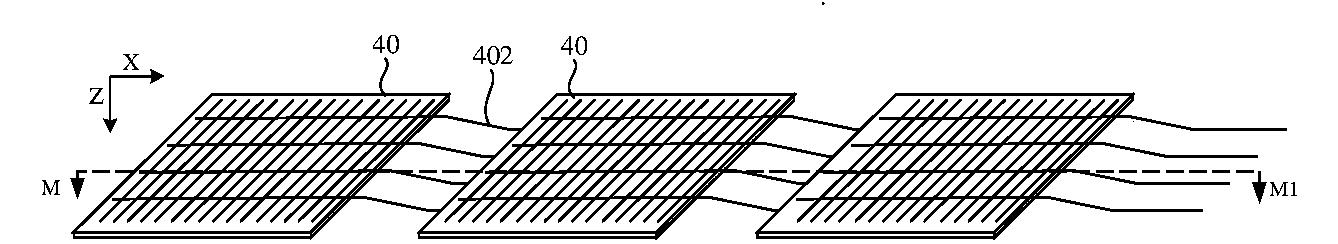

【図１９】本開示のさらに別の実施例に係る太陽電池モジュールの局所立体
構造概略図

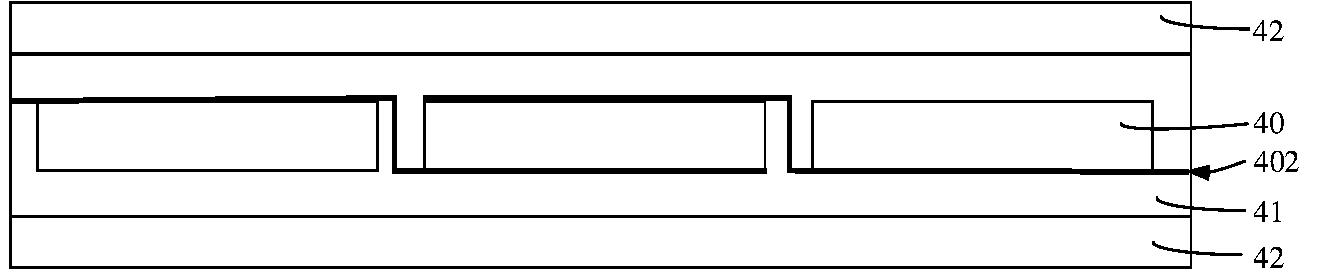

【図２０】図１９の断面方向ＭＭ１に沿った一種の断面構造概略図


　　　　　　　　　　　　　　　　　　　　　　　　以上、一部掲載し了

角川新書
知らないと恥をかく世界の大問題〈１６〉トランプの“首領モンロー主義時代
池上 彰【著】
出版社内容情報
アメリカの「第2期トランプ政権」が、古典的帝国主義の再来を決定づけた。
予測不能なトランプの行動に振り回される世界。アメリカ・ロシア・中国―
強権国の縄張り争いはますます熾烈になる。ジャングルのルールがまかり通
る「弱肉強食の時代」で混沌とする世界。日本はどう対応していけばいいの
か？世界、そして日本が抱える大問題を、歴史的な背景を交えながらわかり
やすく解説していく池上彰の人気新書「知ら恥」シリーズ最新第16弾。大転
換の時代に必読のニュース解説本の登場。内容説明古典的帝国主義が世界を
覆う。アメリカ・ロシア・中国―強権国家の熾烈な縄張り争い。

著者略歴：1950年、長野県生まれ。ジャーナリスト、名城大学教授、東京科
学大特命教授、東京大学客員教授、愛知学院大学特命教授、立教大学客員教
授。73年、慶應義塾大学卒業後、NHK入局。94年から11年間、「週刊こども
ニュース」のお父さん役として活躍。2005年に独立。『そうだったのか！現
代史』『知らないと恥をかく世界の大問題』『世界を動かす巨人たち』等の人
気シリーズはじめ、著書多数。
内容説明：
古典的帝国主義が世界を覆う。アメリカ・ロシア・中国―強権国家の熾烈な
縄張り争い。

目次
プロローグ　弱肉強食のジャングルに戻る世界
第１章　福音派とテクノ・リバタリアンの“ハイブリッド国家”へ
第２章　ＥＵの試練
第３章　変わる中東のパワーバランス
第４章　転機を迎えた中国
第５章　核軍縮と逆行する世界
第６章　内憂外患の日本
エピローグ　「真理がわれらを自由にする」

■トランプ発言に揺れるNATO
ヨーロッパ加盟国と協調していかなければならないのに、そんなことは無視。
逆にNATO内での対立をつくりだしています。これまで積み上げてきたもの
をすべて、ちゃぶ台返しするかのようです。
ユーラシア·グループは世界10大リスクの５番目に、「ならず者国家のままの
ロシア」をあげました。「停戦は戦後の欧州の安全保障体制を損なうリスク
があり、欧州はロシアの新たな攻撃にさらされることになるだろう」と分析
しています。ロシア寄りのトランプ大統領は、プーチンに有利な形で停戦を
実現させようとしています。これをどう考えたらよいのか。戦後の国際秩序
を大きく破壊します。トランプ大統領の言い方をすれば、少なくとも殺し合
いは終わります。人が死ななくて済みます。これ自体はとても望ましいこと
です。しかしそれは、軍事力で勝るロシアがウクライナに侵攻したことによ
って20%の土地を奪い取ったことになります。これは戦後の国際秩序を大き
く破壊します。力によってよその国に攻め込んでも、それが否定されなけれ
ば、中国は台湾を攻撃しようという誘惑に駆られるでしょう。これはチャン
スと、領土紛争を抱えるアルメニアがアゼルバイジャンに取られた領土を奪
い返そうと考えるかもしれません。国際紛争があちこちで起きる可能性があ
るのです。
戦後の民主主義を守るなら、ロシアのウクライナ侵攻を許してはいけないは
ずなのです。世界は大変なジレンマにさらされています。戦争の当事者であ
るロシアとウクライナ、そして難民や移民を追い出すべきだという極右勢力
が増えるヨーロッパ(欧州)については、第2章で解説します。



■日本はどうする?
そんな中、日本はどう振る舞えばよいのか。イアン·ブレマー氏はこの問いに
日本は悪目立ちしないように」と忠告しています。ジャイアンの前ではおと
なしく、スネ夫(同じく漫画『ドラえもん』に登場するキャラクター)のよう
に子分のようにしていろ」ということでしょうか。やれ、やれ。
日本はさっそくUSスチール買収問題でアメリカともめています。日本の日本
製鉄がアメリカの大手鉄鋼メーカー·USスチールを買収することで企業同士の
間では合意していたのに、当時のバイデン大統領がUSスチールの買収を阻止
する大統領令を出したことがきっかけです。もちろんトランプ大統領も「絶
対に阻止」で、「買収でなく投資ならOK」と言っています。これは言い換え
れば、「金は出しも口は出すな」ということでしょう。これでは日本製鋼側に
とってメリットはありません。
USスチールは1901年創業のまさにアメリカを代表する会社。古くからあるア
メリカ人の誇りです。それを日本の会社が買収するということに反対してい
るのです。感情論としては理解できます。ただ、2025年2月8日に行われた日
本の石破茂首相とトランプ大統領の日米首脳会議で、「日本はもっと防衛費を
増やせ」とか、「アメリカ軍の駐留費をもっと出せ」とか言われるかと思った
ら言われなかったのですね。トランプ大統領は、同盟国である日本のためにア
メリカの防衛力と抑止力を100%提供するという言い方をしました。つまり、
沖縄県の尖閣諸島にアメリカの防衛義務を定めた日米安全保障条約の第５条
が適用されることを確認したのです。この段階に限って言うと、日本として
はトランプ大統領の態度に一安心というところだったわけでいたが、日本は
2025年8月15日には終戦から80年を迎えます。ウクライナ戦争や、ガザでの
の戦闘など武力衝突がおさまらない世界で、日本の首相は戦後80年の節目に
合わせ、どうだったのですが。どのような態度で臨むのか。自民党内保守派
に遠慮したのでしょうか、石破首相は「談話」を出さないと決めましたが、
個人としては何らかのコメントをしたい意向を示しています。どんなスタン
スで戦後80年を迎えるのでしょうか。かつてない「内憂外患」の時代を迎え
ている日本については、第6章で解説しましょう。


■進む大国間の分断
トランプ氏の主導するアメリカが旧来の国際秩序や規範ルールを打破しよう
としていこと。これはグローバルな大問題、世界共通の問題です。
ユーラシア·グループが2025年のリスクの1番にあげたのは、「深まるGゼロ世
界の混迷」でした。Gゼロとは、グローバルな課題への対応を主導し、国際
秩序を維持する意思·能力を持つ国家が存在しない状態のことです。2025年に
はそのリスクが私たちが生きてきた中で見たことがないほど高まっていると
いうのです。イアン·ブレマー氏は次のように言います。



「グリーンランドとパナマ運河の獲得に軍事力行使を否定しない、カナダは
引番目の州になればいい、領土拡大ともとれる発言を繰り返し、物議を醸し
ています。アメリカ第一主義を掲げるトランプ氏。彼は1対1で取引をし、相
手が民主主義であれ権威主義であれ、自分にとって利益や優位性をもたらす
かどうかを重要視しています。ソ連崩壊後、ロシアは西側に統合されなかっ
たため衰退し、アメリカに強い憤りを抱えています。中国は西側やグローバ
ル経済に統合されましたが、アメリカとの連携はありませんでしいま、アメ
リカを筆頭に西側の先進国で、多くの人々が自分たちのリーダーが自分たた
」ちを代表していないと感じ始め、既存の体制に反対するようになりました。
ヨーロッパで移民問題が顕在化し、アメリカでも「移民が私たちの暮らしを
圧迫している」と声を上げました。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　この項つづく

　　　　

　　　　　　 『 Sister Sledge - When the Boys Meet the Girls  』
                                                                  　　　               1965年

YouTube

●  今日の言葉：市井に生まれ、そだち、生活し、老いて死ぬといった生
　　　　　　　　涯をくりかえした無数の人物は、千年に一度しかこの世
　　　　　　　　にあらわれない人物の価値とまったく同じである。

　　　　　　　　　　　　　　　　　　　　　　　　　

エネルギーと環境 145

彦根藩二代当主である井伊直孝公をお寺の門前で手招き雷雨から救ったと
伝えられる招き猫と、井伊軍団のシンボルとも言える赤備え（戦国時代の
井伊軍団編成の一種、あらゆる武具を朱りにした部隊編成のこと）と兜（
かぶと）を合体させて生まれたキャラクタ。

季語と短歌：2月16日　　　　　　　

　　　　　　　　　春の雪ただ者でなや立往生

　　　　　　　　　　　　　　　　　　高山 宇 （赤鬼）　
　
ながらく、短歌を詠めなかった。俳句は、季語をたより簡潔に些細な日常
表現可能だが、膨大な「日記」を叩くことに疲労困憊のなかでそれはでき
ない（余裕がない）。


　　　　　　特集「ふたたび能登、北陸の歌人だちと作る短歌研究」より

　能登を肋けて　　　　　　　　　　　　　　　永井正子
　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　ことも有ろうに昨年の一月一日の地震に襲われた奥能登が、九月に再び
線状降水帯による豪雨に見舞われた。河川が氾濫し、流木が濁流と共に家
を押し流し、震災で地割れしていた山や道路、学校の運動場などから大量
の土砂が流失、奥能登を泥土の海と化した。水道の全面復旧を喜んだのも
束の間で、増えたブルーシートの家々は声もなく工事の長い順番待ち。仮
設住宅も浸水し、夜具や冷蔵庫なとのぎりぎりの生活用品が又も奪われて
しまい、多くの命が失われた。二重被災に心が折れてしまった人たちが、
再びの避難所生活を余儀なくされている。
　先般、奥能登の人口に位置する穴水駅まで行く機会があり国道２４９号
線を通った。山間部では、道路の凹凸と路肩の木立の流失で、舗装飾の下
まで挟られた箇所が続出、応急措置の鉄板道路では舌を噛みそうな振動に
堪えた。眼下は海の波が打ち寄せる千尋の谷。滑り落ちた樹木の上に、赤
土が生々しく崩れ落ちていた。衆院選前に多くの大臣が能登入りしている
が、羽田と能登空港往復ではこの道は知らない。半壊の国道を往復せざる
を得ない工事関係者やボランティア。人や機材の大量輸送が叶わないばか
りではなく、常に命の危険が伴う。あらゆる悪条件を克服し、一本しかな
い国道２４９号線をまず復旧してほしい。能登を多くの人に見に来てもら
い、窮状を全国に発信し、助けてほしいと心底思った。

　特集「ふたたび能登、北陸の歌人たちと作る短歌研究」

　「ちきない」　　　　　　　　　　　　
----------------------------------------------------------------
復興の兆し見えしと豪雨前応へくれしが電話にも出ず
うなだれて未だも死者と居る如し声かけがたく門扉を離る
「ちきない」と涙を噛める声のあと無音が続く受話器のなかに
尻擦りて畳の泥を援く老いが頑張ると言ふ言葉のむごし
山腹の地震の亀裂を砥めくだり泥土が覆ふ人の心も
挟られてなだるる舗波路屋下の入り江びつしり倒木が浮く
鉄板に補強の道のいくところ車輪が悲鳴のごとき音立つ
上様と呼び下様と親しみき平家ゆかりの屋敷も平む
海底の隆起に海胆も海藻も枯れしと海女の絶望のこゑ
地震あとに復旧したる水道管ふたたび埋まり水を吹き上ぐ
液状化に傾ぐ街並み中空に挑ふ電線かげの不気味に
軒並みにブルーシートの覆ふ街静まりかへり人語を聞かず
復旧の人影あらぬ午後の陽に穴水駅前静寂の不気味
千枚の棚田に水引く取り口の埋まりて白米千枚田死す
新米を積みたる納屋ごと流されて実感なきと男がわらふ
退き残る泥土を掻き出すユニホーム野球部員のみな天使めく
乾きたる泥が舞ひ立つ視野の中マスクの友が手を振りて立つ
取り壊し家無き子よと手を振りて仮設に帰りゆくを見送る
みぎひだり徐行に段差の続く道舌など噛まぬやうに身構ふ
ボランティアに手を合はせつつ涙する吾かもしれぬテレビの老いは
----------------------------------------------------------------
ながい・まさこ－１９４１年、金沢市生まれ。高校生にて「国民文学」入
会、松村英一のち千代國一に師事。現在「国民文学」「北国新聞」選者。
歌集『風の渚』など７冊。一昨年、石川県の「国民文化祭短歌大会」を運
営。　　　　　　　　　　　　　　　（「短歌研究」2025　１+２より）

　　


財務省亡国論　あさ出版
【内容財務省は「スキあらば増税したい！」人たちの集まりで、本心から
は財政再建のことなど考えていない――！？
自分たちの歳出権(※お金を使う権利)という権益を広げるために暗躍し、
増税を説く。
●政財界を巻き込んで日本国民　総・洗脳計画進行中
増税 ＝ 「財務省のおかげで」予算が膨らむことで各省庁に予算増(配分)の
恩をきせ、見返りとして天下りを認めさせる。
国民の血税を使って、巧妙に世論を誘導・洗脳する財務省。
その片棒を担ぐ人。
そして、真実を何もわかっていないのに、「いかにもわかっている」よう
に語る人。それを見て、さらにほくそ笑む財務省……。元財務官僚の髙
橋洋一氏がその洗脳をスパッと解く。
■著者　高橋洋一
1955年東京都生まれ。都立小石川高校(現・都立小石川中等教育学校)を経
て、東京 大学理学部数学科・経済学部経済学科卒業。博士(政策研究)。
1980年に大蔵省(現・財務省)入省。
大蔵省理財局資金企画室長、プリンストン大学客 員研究員、内閣府参事官
(経済財政諮問会議特命室)、総務大臣補佐官、内閣参事官 (総理補佐官補)
等を歴任。小泉内閣・第一次安倍内閣ではブレーンとして活躍し、「霞が
関埋蔵金」の公表や「ふる さと納税」「ねんきん定期便」など数々の政策
提案・実現をしてきた。2008年退官。その後、菅政権では内閣官房参与も
つとめ、現在、嘉悦大学経営経済学部教授、株式会社政策工房代表取締役
会長。

目次
●１章　 大義名分にゴマかされるな！財務省のエゴとは？
・なぜ財務省はスキあらば増税したいのか
・「消費税＝財務再建」に正当な根拠はない
・「借金」も「資産」も世界一！　日本に「財政問題」はないほか
●２章　 財務省の口車に乗らないために知っておきたい経済の基礎知識
・ダマされないためには「全体を見渡す視点」が必要
・なぜ国は経済成長を目指すべきなのか――「オークンの法則」
・「実質賃金はとうぶん上がらない」――その理由とは？ほか
●３章　 日本をわざと経済成長させない財務省
・二つの呪縛が日本の経済成長を止めている
・「タラレバ日本」の経済成長は悪くない
・「公共投資はムダ遣い」という財務省の洗脳　ほか
●４章　 親玉「財務省」子分「日銀」─その本当の関係とは？
・物価は「モノとお金のバランス」で決まる――貨幣数量理論
・日銀が行う経済対策「金融政策」
・政府が自ら行う経済対策「財政政策」
●５章　「金利」からも見えてくる！ 財務省の大好きな増税は「意味不明」
　で「愚かな策」
・「金利」と「お金の量」は表裏一体
・知らなくては話にならない「実質金利」
・マイナス金利って、どういうこと？ほか
●６章　 何が何でも増税したい！「財務省のウソ」
・今日も経済成長に逆行する財務省
・遅すぎた定額減税。財務省が次に狙うものとは
・コロナウイルス感染症対策で復興増税を阻めた理由　ほか
●７章　「円安で儲かる」は世界の常識。 でも財務省は動かない
・金融緩和＝円安にhる向ける政策
・「近隣窮乏化」を知れば怖くない　ほか
●８章　「国債がまた増えた！」と騒ぐウラにある財務省の思惑とは
・何の知識もなく語っている人が多すぎる
・「借金をなくせ」で国債がなくなったら、大変なことになる　ほか
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
２章　財務省の口車に乗らないために知っておきたい経済の
基礎知識　「実質賃金はとうぶん上がらない」
－その理由とは？
　さて、ここで実質賃金について少々触れておきたい。
　賃金について、マスコミが報道で使ってるのは厚生労働省（以下／厚労
省）のデータである。厚労省が労働者を調査して、いろいろなところの賃
金（定期昇給だけではなく、ボーナスも含めたものすべて）を調査してい
る。
　これが、毎月動労統計だ。
　名目賃金の数字が出たら、機械的に名目賃金を消費者物価指数で割り戻
すと、実質賃金が出てくる。これを「実質化」という。ただ、機械的に割
算するときにちょっとテクニカルな留保があり、消費者物価指数には普通、
全部の総合（全休の総合といっている）を使うが、厚労省が使っているデ
ータは「除く帰属家賃」というものが入っている。

日本はちよつと、へんちくりん
　ただ、１９７０年ぐらいに世界的にそういう話になったにもかかわらず、
厚労省は国際比較の感覚がないためか、今現在に至るまで帰属家賃を除い
た数字でずっと計算し、統計を出してきた。はっきりいって間違いに近い
のだが、世界的な動きにとりのこされたまま、ずっとそのままでやってき
てしまったのだ。
　そうなると、実質賃金を計算するときに、帰属家賃を除いた消費者物価
で計算するため、帰属家賃を入れた普通の消費者物価指数と、帰属家賃を
除いた消費者物価指数で差が出てしまう。家賃はあまり上がらないからだ。
つまり、帰属家賃を除いた消費者物価で、実質賃金がプラスになるという
ことは、名目賃金の上昇率が２・５％のときには、仮にインフレ率（１７
３ページ）が２％だとして、実質賃金は２・５％から２を引いたＯ・５％
となる。帰属家賃を除いた消費者物価は２・５％ぐらいになるため、たと
え名目賃金の上昇率が２・５％でもほぼ０になってしまうのだ。厚労省の
数字を使う限り、実質賃金がプラスになるのはかなり難しい。

厚労省はデータを変えないのかと、思うかもしれない。あるいは、変えら
れない理由でもあるのかと思っただろうか。
　本来は変えてもいいはずだが、今このタイミングで変えると、「もっと
前にやれよ」という話に、当然のことながらなってしまう。それがイヤで
変えないのかもしれない。
　本当にトロく、そのときにポケーッとしているから、こういうことにな
ってしまう。
　ただ、国際比較するためにも、今からでも変えた方がいい。他の国は帰
属家賃を含んだ消費者物価で、実質化しているからである。
🪄何度繰り返されているのか？！再度『政府会計学黒書』シリーズを掲載
していこう。🎈

P2025022617　メタタングステン酸塩化合物の製造方法、レジスト用
メタタングステン酸塩化合物、及び、レジスト材料
------------------------------------------------------------------------------
【課題】本発明は、メタタングステン酸塩のカチオン部が、所定のカウン
ターカチオンで所定の数、置換された、メタタングステン酸塩化合物を選
択的に製造する方法を提供すること。また、新規なレジスト用メタタング
ステン酸塩化合物、及び、かかるレジスト用メタタングステン酸塩化合物
を含む、新規なレジスト材料を提供すること。
【解決手段】ｐＨ３未満の酸性溶液中でメタタングステン酸塩の塩交換反
応を行うことで、オニウムカチオン又はオニウムジカチオンを５つ含むメ
タタングステン酸塩化合物を選択的に製造する方法、かかる製造方法によ
り製造されたレジスト用メタタングステン酸塩化合物、及び、これを含む
レジスト材料。

【発明の効果】
本発明によれば、オニウムカチオン又はオニウムジカチオンを５つ含むメ
タタングステン酸塩化合物を選択的に製造することができる。また、上記
メタタングステン酸塩化合物は、感活性光線性及び／又は感放射線性が向
上しており、レジスト用メタタングステン酸塩化合物として好適に用いる
ことができる。さらに本発明の製造方法により選択的に製造されたメタタ
ングステン酸塩化合物は一定程度の均一性を有するため、これをレジスト
材料に含有させた場合に、パターン寸法（ＣＤ：Ｃｒｉｔｉｃａｌ Ｄｉ－
ｍｅｎｓｉｏｎ）変化の少ない新規なレジスト材料を提供できる。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　この項了
----------------------------------------------------------------------------

特2022-183446　過酸化水素分解用触媒電極およびその製造方法　
国立大学法人弘前大学
【特許請求の範囲】
【請求項１】電極基材の上にｎ型有機半導体層が設けられ、前記ｎ型有機
半導体層上に酸化鉄（III）を含む助触媒が担持されていることを特徴とす
る過酸化水素分解用触媒電極。
【請求項２】電極基材の上にｎ型有機半導体層が設けられ、前記ｎ型有機
半導体層上に酸化鉄(III)前駆体が担持されていることを特徴とする過酸化
水素分解用触媒電極。
【請求項３】電極基材の上にｎ型有機半導体層を設ける第１工程と、前記
ｎ型有機半導体層上に酸化鉄（III）を担持する第２工程と、を含むことを
特徴とする過酸化水素分解用触媒電極の製造方法。
【請求項４】前記第２工程は、前記ｎ型有機半導体層上に酸化鉄（III）前
駆体を担持する工程と、前記酸化鉄（III）前駆体から酸化鉄（III）を生成す
る工程と、を有していることを特徴とする請求項３に記載の過酸化水素分
解用触媒電極の製造方法。
----------------------------------------------------------------------------------
【特許請求の範囲】
【請求項１】四三酸化鉄粒子と微粒子二酸化チタンを一体化した後、
一体化物表面に水の薄膜を形成し、大気中で、
波長３６５ｎｍの紫外線と波長４００～２０００ｎｍの全部または一部を
照射波長とする光線または、波長４００～２０００ｎｍの全部または一部
を照射波長とする光線を照射し、大気中の窒素分子をアンモニアに還元す
ることを特徴とするアンモニアの合成方法。
【請求項２】一体化物が四三酸化鉄粒子と微粒子二酸化チタンを加圧しつ
つ混合することを特徴とする請求項１に記載のアンモニアの合成方法。
【請求項３】一体化物の形成後、その表面に水の薄膜を形成させる前に、一
体化物をマイナス１０℃以下に冷却することを特徴とする請求項１に記載
のアンモニアの合成方法
【請求項４】紫外線および光線の光源が、太陽光である請求項１に記載の
アンモニアの合成方法。
【請求項５】紫外線の光源が、３６５ｎｍＬＥＤライトである請求項１に
記載のアンモニアの合成方法
【請求項６】光線の光源が、白熱灯である請求項１に記載のアンモニアの
合成方法
--------------------------------------------------------------------------------
特開2023-50194　固体触媒粒子と光触媒粒子からなる一体化物（コン
ポジット）触媒を用いたアンモニアの合成方法　森屋  市郎
【要約】固体触媒である四三酸化鉄粒子と光触媒である微粒子二酸化チタ
ンを一体化物（コンポジット）とし、両者の界面を形成させ、マイナス１０
℃以下の温度に冷却した後、一体化物表面を水の薄膜で覆い、紫外光を含
む波長３５０～２０００ｎｍの光線または白熱灯を照射する。大気中の窒
素分子と水蒸気から温和な条件でアンモニアを合成する。また、合成反応
において二酸化炭素を発生させない。
【発明の効果】【００３９】
  本発明によって、触媒反応によるアンモニアの生成量が大幅に増大する。
あるいは、触媒の効率が大幅に増大するので、触媒の使用量を減じること
が出来る。従来、高温高圧を必要としていた反応条件が５０～９０℃の温
度と低圧力（常圧）で反応を行うことが可能になる。さらに従来はメタン
ガスなどから多量の二酸化炭素の生成伴いながら反応物である高純度の水
素ガスを生成させる必要があったが、光触媒作用を利用することで一体化
物表面に凝結した水の分解による水素を利用できるので設備を小規模に出
来、二酸化炭素の発生も無いので大気中の二酸化炭素の削減につながる。
 高温高圧仕様の設備が必要ないので小規模低コストで製造設備が構築でき
る。また小規模生産にも適するので、アンモニアを消費する場所に設備を
作りアンモニアを必要量作り消費する形態が可能になる。
【発明を実施するための形態】【００４３】
  固体触媒粒子である四三酸化鉄は、試薬でも良いし産業用の製品でも良い。
粒径が小さいものが好ましいので、電子コピーのトナー用の微粒子四三酸
化鉄も利用できる。【００４４】
  光触媒である微粒子二酸化チタンとしては、アナターゼ型微粒子製品を
利用できる。粒径は５０ｎｍ以下が好ましく１０ｎｍ以下がさらに好まし
い。【００４５】そして、一体化物の調製の際に界面ができるような調製
法を用いる必要がある。方法は特に限定しないが、実施例で用いた物理的
な方法（固体触媒粒子と微粒子光触媒を単に押し付けながら混合する）が
好ましい。工業スケールで実施する場合にはボールミル等が利用できる。
【００４６】一体化物は銅などの導電性金属板上に散布すると生成物の生
成量が増大する。（これは、本発明者が特願２００９－０７７４６７（特
開２００９－２７５０３３）以来提案し続けている有効な方法である。）
  一体化物を触媒として実際に使用する際には、まず、静電気除去器など
で表面の静電気を除去して主に電気的に一体化物表面に付着している微粒
子や分子等を取り除くことが重要である。調整後の一体化物をそのまま使
用すると反応生成物が全く得られない時がある。（これは、本発明者が特
願２０１５－１８２２６４（特開２０１７－０４７４０６）以来提案して
いる有効な方法である。）
 また一体化物調整後、静電気除去しても初回の実験では収量は小さく、数
回の使用後に安定した収量が得られた。一度高い収量が得られれば以降は
安定して高い収量が得られた。続けて、一体化物表面に水の薄膜を形成さ
せるために一体化物を冷却する。冷却には冷蔵庫（１～５℃）を用いても
良いが、より低温（マイナス１０℃以下）に冷却するのが良い。フリーザ
ーなどでマイナス１０℃以下に保持すると一体化物表面に多量の窒素分子
が吸着する。これは低温ほど粒子の吸着が増大するという一般則による。
例えばＢＥＴ法による固体粒子の表面積測定においては、液体窒素温度（
マイナス１９６℃）に冷却した窒素雰囲気中にサンプルを保持することに
より、その表面に窒素分子の最大の単分子層吸着が得られる性質を利用し
ている。
【００５１】低コストで容易に実現できる方法として、フリーザー中（マ
イナス１５～２５℃）に一体化物を保持する方法が好ましい。この場合に
は一体化物の調整後、低温低湿度（１～５℃、約３０％）の冷蔵庫内に数
日置いてからフリーザーにて冷却した場合に比較的高収量のアンモニア
が得られる傾向があった。
比較的安価に実現する方法は、ドライアイス（マイナス７９℃）で雰囲気
温度を下げ、その中に空気または窒素ガスを満たし、その中に一体化物を
置く方法でも良い。
さらに、液体窒素温度に冷却した雰囲気中に一体化物を置けば窒素分子の
吸着速度が上がるし、一体化物表面に最大の窒素分子の吸着が得られる。
収量は冷却時間と正相関した。つまり冷却時間に比例して増大した。冷却
のために家庭用冷蔵庫に付属のフリーザーを用いた場合には、冷却時間が
７１～２３８時間の間は時間とともに増大した。
 次に、一体化物表面に水の薄膜を形成させることが必要である。水の薄膜
の形成方法は、一定量の水を一体化物に噴霧しても良いし、滴下しても良
いが、均一な液膜を触媒の全表面に形成させるには、冷却した一体化物表
面に大気中の水蒸気を結露等によって凝結させる方法が好ましい。
一体化物表面の水の薄膜は、光触媒反応によってそれ自身が分解して反応
物である水素イオンを生成することと、光触媒の還元反応を維持してアン
モニア収量を増大させる働きをするので、生成物の量が最大となる液膜の
作成条件（主に大気の温度と湿度）を実験によって求める必要がある。
【００５７】一体化物表面の水膜は、市販の温度計を用いた時一体化物近
傍の温度が５０～６０℃に昇温すると短時間（５分程度）で蒸発して消失
する。触媒反応は温度が高いほど活性が増大するが、水膜を維持するため
には光線の照射時間は長くても５分～１０分間であった。また一体化物近
傍の温度は紫外光を併用する場合に７０℃（一体化物表面温度では９０℃）
が上限であった。
【００５８】放射温度計で測定した一体化物表面の温度は、市販の温度計
で測定した一体化物近傍温度より約２０℃高かった。これは一体化物が黒
色であり光線を効率よく吸収して発熱するからである。
【００５９】さらに調整して未使用の一体化物の表面積は、４３ｍ^２／ｇ
であり、４６回実験に使用した一体化物も４２ｍ^２／ｇで差は無かった。
また同じ一体化物を複数回使用して実験してもアンモニア収量は減少しな
かった。つまり本発明の一体化物は繰り返し使用が可能であって、［冷却
→光の照射］を繰り返す事によって連続的な操業が可能である。
水膜を大気中の水蒸気の凝結によって得る場合には、大気中の水蒸気量が
多いほど厚い水膜が得られるので好ましく、高温（２８℃以上）高湿度（
７０～９０％）の大気が好ましく３０℃以上で７５～９０％の大気がさら
に好ましい。
【００６１】さらに一体化物表面に形成された水の膜は、その前段階で一
体化物表面に吸着した窒素分子の脱離を防ぎ、水膜下の一体化物表面（主
に界面）での窒素分子の解離吸着を経て還元反応によるアンモニアの収量
を増大させる。一体化物表面の水の膜が存在しないと、触媒表面に吸着し
た反応物分子は室温への昇温中あるいは光線照射による昇温中に容易に脱
離してしまい還元反応生成物の収量が大幅に減少するか、得られない。
【００６２】明においては、一体化物表面に３６５ｎｍの紫外線と波長
４００～２０００ｎｍの光線または、４００～２０００ｎｍの光線を照射
することが必要である。なお、本発明においては、波長３６５ｎｍ付近の
電磁波を紫外線、波長４００～２０００ｎｍの電磁波を光線と呼ぶ。
本発明においては、光源としては、３５０－２０００ｎｍの波長領域を有
する電磁波が好ましく、太陽光や、３６５ｎｍＬＥＤライトと白熱灯（タ
ングステンライト）の組み合わせ、または、３６５ｎｍＬＥＤライトと可
視光領域の一般のＬＥＤライトと赤外線領域のライトの組み合わせが好適
であるが白熱灯（タングステンライト）のみでも有効である。また４００
ｎｍ以上のＬＥＤライトのみでも有効な場合がある。紫外線光源としてブラ
ックライトを用いても良い。
【００６４】一体化物の触媒作用は、温度に対して正に依存するので、一
体化物の温度を上げるために可視～赤外領域の光線の照射が必要であり、
また一体化物表面の水膜が十分に厚い場合には、光触媒成分による光触媒
効果を利用するために紫外～可視光領域の電磁波の照射が有効である。
【００６５】太陽光は紫外線成分と可視・赤外線成分すべてを有するので
波長領域は本発明に適しているが、照度の変化が大きく、昼の時間帯しか
有効に利用できない。それに対して人工光源は常時安定した照度を得られ
るので最適である。
【００６６】  近年、ＬＥＤライトなどの人工照明体の実用化が急速に進
んでいるので、［００６３］に挙げた光源以外でも波長３５０－２０００
ｎｍの安価な高効率人工光源が実用化されればその利用を積極的に考える
のが有効である。
【００６７】ここで一体化物とは、２種類以上の粒子が圧着し接合した状
態の粉体を言う。つまり、２種類以上の固体粒子が機械的な力でこすり合
わされて、圧着、接合し一体になったものである。なお、一体化という文
言は広辞苑にも記載のある一般語である。
【００６８】従来、複合体あるいは複合化物という名称が一般的に用いら
れているが、複合とは２種類以上の物質が付着した状態にあるのか、また
、不均一に混合された状態にあるのか、または、均一に混合された状態に
あるのかが、あるいは化学反応した状態で存在しているのかが不明確であ
る。本発明の一体化物は、２種類以上の物質が単にこすり合わされた状態、
つまり、互いに界面を維持したまま、圧着、接合して一体になったものを
言う。次に実施例により、大気中の窒素分子の還元の例を説明するが、本
発明は以下に示す実施例に限定されるものではない。また、実施例中の「
％」および「部」は特に別途注記しない限り重量基準である。
【実施例１】【００７０】
１．１  一体化物（Ａ）の調製
  乳鉢に関東化学株式会社製試薬１級の四三酸化鉄（粉末、純度９５％以
上）の０．５ｇと関東化学株式会社より購入のアナターゼ型の結晶構造
を有する白色の微粒子二酸化チタン粉末（ＮＯ－００５８－ＨＰ－００２
５粒径１０－３０ｎｍ  ９９．５％）の０．５ｇを取り均一にかきまぜた
後強く擦りながらかき混ぜて一体化物（Ａ１）（四三酸化鉄／二酸化チタ
ン＝１／１）を調製した。【００７１】
１．２  大気中の窒素分子の還元実験
  内径５５ｍｍと６２ｍｍのガラス製シャーレを２重にして底部に銅板を
敷いたものに１．１で得られた一体化物（Ａ１）０．２ｇ（実験のための
使用回数７回目のもの）を銅版上に一様に散布し、（以降、シャーレ内に
銅板と一体化物を配置させたものを試験体と呼ぶ。）静電気除去器（春日
電機製ＫＤ－１５０Ｗ）を用いて試験体にイオン化空気を当てて（一体化
物の上方に静電気除去器を置き一体化物と静電気除去器の間隔を約１５ｃ
ｍとした。）一体化物表面の電荷を除去した後、試験体を家庭用冷蔵庫に
付属のフリーザー中で冷却した。冷却後取り出し（取り出し時のフリーザ
ー内温度はマイナス２２．０℃）、ガスバリア袋（大倉工業株式会社製、
ＯＥ－４）に入れ、藤田電機製の温度計（ＷＡＴＣＨ  ＬＯＧＧＥＲ  ＫＴ
－２５５Ｕ）も入れて入り口を熱シールする。ガスバリア袋に１ｃｍ角の
ウレタンテープを貼り袋内の空気が約１０００ｍｌになるように注射器で
空気を注入し、紫外光を含む真夏の太陽光下に５分間静置した。実験日は
２０２２年９月６日（天候晴れ）、実験場所は千葉県船橋市  北緯３５．
７０°東経１４０．０２°である。太陽光照射中の３６５ｎｍ紫外線平均照
度は１．０４ｍＷ／ｃｍ^２であった。（紫外線照度はウシオ電機製ＵＮＩ
ＭＥＴＥＲ  ＵＩＴ－２０１にＵＶＤ－３６５ＰＤセンサーをつけて測定
した。）太陽光照射後、試験体の入ったバリア袋を保冷剤の上に置き袋内
の気体温度が３５℃に降下した時点で、袋内のアンモニアガス濃度を株式
会社ガステック製検知管Ｎｏ．３Ｌａ（検出範囲：２．５～２２０ｐｐｍ）
を用いて測定し、光触媒１ｇで１時間照射あたりのアンモニアガスのμｍ
ｏｌ数を算出（ガス濃度（ｐｐｍ）×温度補正係数（０．９３）×残存空気
容積（ｍｌ）／｛照射時間（Ｈｒ）×光触媒重量（０．２ｇ）×２２４０
０｝）した。注入した空気（室内空気と同じ）の温湿度と実験条件および
実験結果は表１の通りであった。なお、ブラックライト照射後にバリア袋
内に残った気体はガス検知管の測定で吸引した吸引量を含め１０００ｍｌ
であった。
【実施例２】【００７２】
２．  大気中の窒素分子の還元実験
  実施例１で調整した一体化物（Ａ１）の０．２ｇ（実験のための使用回
数９回目のもので，実施例１で使用したサンプルとは別のもの）を用い、
光源を３６５ｎｍＬＥＤライトと３００Ｗ白熱灯の両方を用いて、実施例
１の大気中の窒素分子の還元実験と同様に実験した。試験体をフリーザー
内に保存冷却後取り出し（取り出し時のフリーザー内温度は、マイナス
２１．２℃）、３６５ｎｍＬＥＤライトの直下約３０ｃｍに置き、試験体
内の一体化物付近の３６５ｎｍ紫外線照度が１．５ｍＷ／ｃｍ^２の照度に
なるようにＬＥＤの光量を調節し、また試験体が３００Ｗ白熱灯の斜め下
約３０ｃｍになるようにして白熱灯の光を照射した。
３６５ｎｍＬＥＤライトと白熱灯を同時に５分間照射後、袋内の気体温度
が３５℃に降下した時点で、袋内のアンモニアガス濃度を株式会社ガステ
ック製検知管Ｎｏ．３Ｌａ（検出範囲：２．５～２２０ｐｐｍ）を用いて
測定し、光触媒１ｇで１時間照射あたりのアンモニアガスのμｍｏｌ数を
算出した。実験条件および実験結果は表１の通りであった。
なお、ブラックライト照射後にバリア袋内に残った気体はガス検知管の測
定で吸引した吸引量を含め１０００ｍｌであった。
【実施例３】【００７３】
３．  大気中の窒素分子の還元実験
  実施例１で調整した一体化物（Ａ１）の０．２ｇ（実験のための使用回
数８回目のもので、実施例１で使用したサンプルと同じもの）を用い、光
源を３６５ｎｍＬＥＤライトと３００Ｗ白熱灯の両方を用いて、実施例２
の大気中の窒素分子の還元実験と同様に実験した。試験体をフリーザー内
に保存冷却後取り出し（取り出し時のフリーザー内温度は、マイナス２３
．１℃）、３６５ｎｍＬＥＤライトの直下約３０ｃｍに置き、試験体内の
一体化物付近の３６５ｎｍ紫外線照度が１．５ｍＷ／ｃｍ^２の照度になる
ようにＬＥＤの光量を調節し、また試験体が３００Ｗ白熱灯の斜め下約３
０ｃｍになるようにして白熱灯の光を照射した。
３６５ｎｍＬＥＤライトと白熱灯を同時に５分間照射後、袋内の気体温度
が３５℃に降下した時点で、袋内のアンモニアガス濃度を株式会社ガステ
ック製検知管Ｎｏ．３Ｌａ（検出範囲：２．５～２２０ｐｐｍ）を用いて
測定し、光触媒１ｇで１時間照射あたりのアンモニアガスのμｍｏｌ数を算
出した。実験条件および実験結果は表１の通りであった。なお、ブラック
ライト照射後にバリア袋内に残った気体はガス検知管の測定で吸引した吸
引量を含め１０００ｍｌであった。
【実施例４】【００７４】
３．  大気中の窒素分子の還元実験
実施例１と同様に調整した一体化物（Ａ２）の０．２ｇ（実験のための使
用回数９回目のもの）を用い、光源を３００Ｗ白色灯のみで、実施例１の
大気中の窒素分子の還元実験と同様に実験した。
試験体をフリーザー内に保存冷却後取り出し（取り出し時のフリーザー内
温度はマイナス２５．０℃）、試験体が３００Ｗ白熱灯の斜め下約３０ｃ
ｍになるようにして白熱灯の光を５分間照射した。
白熱灯照射後、袋内の気体温度が３５℃に降下した時点で、袋内のアンモ
ニアガス濃度を株式会社ガステック製検知管Ｎｏ．３Ｌａ（検出範囲：２
．５～２２０ｐｐｍ）を用いて測定し、光触媒１ｇで１時間照射あたりの
アンモニアガスのμｍｏｌ数を算出した。実験条件および実験結果は表１
の通りであった。なお、ブラックライト照射後にバリア袋内に残った気体
はガス検知管の測定で吸引した吸引量を含め１０００ｍｌであった。
【実施例５】【００７５】
３．  大気中の窒素分子の還元実験
実施例１で調整した一体化物（Ａ１）の０．２ｇ（実験のための使用回数
６回目のもので、実施例１～４で使用したサンプルとは別のもの）を用い、
光源を３００Ｗ白熱灯のみで、実施例４の大気中の窒素分子の還元実験と
同様に実験した。試験体をフリーザー内に保存冷却後取り出し（取り出し
時のフリーザー内温度はマイナス２２．９℃）、試験体が３００Ｗ白熱灯
の斜め下約３０ｃｍになるようにして白熱灯の光を５分間照射した。
白熱灯照射後、袋内の気体温度が３５℃に降下した時点で、袋内のアンモ
ニアガス濃度を株式会社ガステック製検知管Ｎｏ．３Ｌａ（検出範囲：
２．５～２２０ｐｐｍ）を用いて測定し、光触媒１ｇで１時間照射あたり
のアンモニアガスのμｍｏｌ数を算出した。実験条件および実験結果は表１
の通りであった。なお、ブラックライト照射後にバリア袋内に残った気体
はガス検知管の測定で吸引した吸引量を含め１０００ｍｌであった。
【００７６】【表１】

実施例１～５により、本発明の一体化物は太陽光、３６５ｎｍＬＥＤライ
トと白熱灯、および白熱灯の短時間の照射で、多量のアンモニアを生成し
た。【００７８】
 実施例５（３００Ｗ白熱灯のみ照射）で最大のアンモニア収量が得られた
が、これはフリーザー内に１０日間保存した場合であった。
実施例２，３（３６５ｎｍＬＥＤライトと３００Ｗ白熱灯の同時照射）で
も多量のアンモニア収量が得られたが、照射時間が５分以上の実験では収
量が低下した。５分間照射でも室内温度が低いと収量は低くなり、バラツ
キが大きかった。室内大気の温度と湿度が小さいと、水の膜厚が薄く光線
の照射による昇温で水の膜が蒸発消失して光触媒作用が還元作用から酸化
作用に変化してしまい、生成していたアンモニアを分解してしまったと思
われる。室内温湿度の最適条件（温度３０℃以上、湿度７５～９０％）は、
２０２２年夏の実験では得られず、最適条件よりもやや低い温湿度では、
３００Ｗ白熱灯のみの照射の方が安定して高い収量が得られた。
【産業上の利用可能性】
大気中の窒素分子を温和な条件でアンモニアに変換でき、従来法における
メタンガスからの高純度水素ガス精製プラントも省略できるので、製造設
備の大幅コストダウンが可能になる。小規模生産にも適するので、アンモ
ニアの消費地近傍での生産にも適している。さらにアンモニア合成以外に、
安定な分子を還元したい場合にも応用が可能である。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　この項了
