LL550/K 分解 (スピーカの交換)

2012年05月13日 13時29分19秒 | ハードウェア
先日の予定通り、LL550/Kをメモリ4GB・HDD250GBにしました。
ここでWindows7をインストールして動作確認をしたところ、ほとんどのインターフェイスはOKでした。
無線LANもSDカードも読み書きできますし、felicaポートもOKです。

ところが・・・・
右のスピーカが死んでるのに気づいてしまった。(汗)
ヘッドフォンを挿し込むとちゃんと両方とも聞こえるので、これはスピーカの不良と判断。

ど~するか・・・ 一応音は聞こえるから「よし」とするか・・・ いやいや、せっかくだから完璧をめざそう!!

ヤフオクで運よくこの機種のスピーカが出てたので、即落札しました。



ふ~ん、こんなスピーカなんやねぇ。

・・・と言うことで、今日朝も早く(5時半頃)から開腹手術をしました。(ワクワクして寝てられなかった ^^;)



今回の手術は難易度が高かったんで、根気のある人向きです。 私は全部バラした後で1回休憩を挟み、気を取り直して組み上げました。




まず①と②のレバーを矢印の方向にスライドさせて、バッテリーを外します。




例のごとく、マイナスのドライバ等でコジます。




液晶パネルは直角以上開いていたほうが、外すのに楽です。




キーボードを外します。




カップラーも外しますね。




CPUクーラの下のカップラが、目指すスピーカのラインです。




液晶パネルを外します。 ヒンジのビスは、左右2個づつ。 左のヒンジ付近に、ビデオ出力のカップラとそのアースラインがあるので外します。



右のヒンジ付近に走っているのは、無線LANのアンテナケーブルです。




アンテナケーブルを追って行くと、裏面のユニットにたどり着くので2本とも抜いておきます。
これで、液晶パネルと本体が分離します。




裏面のビスを全部外すと、表面のパームレストが外れます。 カードスロットあたりから右にかけて爪で引っ掛けになっているので、マイナスのドライバ等でコジます。 パームレストの上側は挿し込みになってます。




表側のビスを全部外します。 貼り付けてあるハーネスの下にもビスがあるので注意!

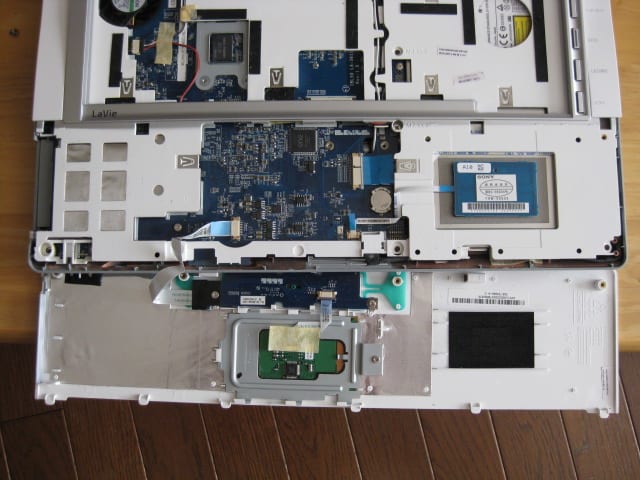

上側の引っ掛けを外すと、本体が2つに分かれます。 ハイ!記念撮影! (笑)

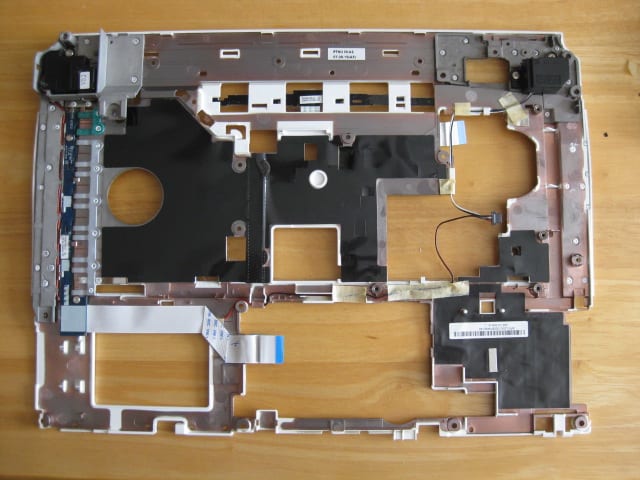

問題のスピーカが、顔を出しました。




左側の縦長の基板(スイッチ群)は、ビスを2コ外して左に回転させるようにして下にスライドさせると外れます。
スピーカの配線は殆どテープで貼ってあるので、交換して同じようにマスキングテープ等で貼っときます。




逆の工程で組み上げて動作確認をしましたが、特に問題もなく両方のスピーカから音が出るようになりました。
ただ・・・・ ビスが2本余りました・・・・どこのやろ??? (笑)


あと残すところ、CPUの交換のみとなりました。
Turion64×2 TL-64に1度換装してみたんですが、ブートしてくれませんでした。
LL550/Gとチップセットが違うので、未対応だったのかなぁ・・・。 勉強不足の授業料です。

今度TL-60を試してみますので、その時はまたアップします。
