WR Compositi ロード用ハブ 分解 整備

先日 WR Compositi のリアハブに遊びが出ているのを調整しようとしたが
その時は試合前であまり無理をしたく無かったので見送りましたが　今回
腰を据えて分解、整備をしてやりました




WR Compositi のロード用 リア・ハブ　新品の時から回転部に　
指先に感じる位のガタが有った　使用後走行が 500Kmを越えた頃に
その遊びが大きくなりこれは放っておけない　調整してやりましょう






この写真で解るだろうか　ハブボディとロックナットの隙間を見て欲しい　左右に約 1mm シャフトが動く
使われているのがシールドベアリングなので、縦方向の遊びは発生しないが　自転車に装着すると
固定されたシャフトに対して　ハブ・ボディが左右に動く症状になる 当然ハブに良く無いし　
ホイールセンターがずれた状態で走行する事になります






ではハブを分解して行きましょう　まずはカセットフリーを取り外します








左側のロックナットを外します　ハブスパナは 14mm 中空シャフトは
5mm のアーレンキーです　そしてネジは正（マサ）です
ロックナットはシールドベアリングに当るまで締め込んであるだけです





シールドベアリングの納まりです　ベアリングの外部とハブボディは圧入と言う程でも無く
シャフトを左右に動かすと　そのシャフトと一緒にベアリングが左右に動きます、この遊びがガタの原因です
この状態を見ると　ベアリングはハブ本体に圧入されているのでは無く、ベアリングの内径部が　シャフトに
圧入されている様です






右のフリー側もロックナットを外します　これは左側とする事は一緒です
見えているベアリングはフリー用でハブの回転部とは関係が有りません




フリーボディは簡単に抜く事が出来ます






フリーのラチェット部は 3枚爪　しっかりした造りです




フリーのハブ側 boss ボス部です　この奥に見えているのが
ハブ本体のベアリング　左右で規格の違う物が使われていました






ハブシャフトのフリー装着部にアルミのスリーブが入っています
この役割は良く解りませんが　フリーボディ内部が多少干渉しているのかも
分からないですね






じゃここから回転部の遊びを無くす作業をしましょう

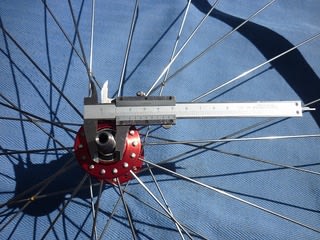

シャフトの直径は 12mm弱　シールドベアリングにサイズが合うワッシャーを
シャフトに通しナットで締め込んでみましょう




事前に用意をしておいた　ワッシャーとナット達






ここでピタと合うワッシャーのサイズは 12mmの外径が 23mm
しかし用意した物にそれが無い 10mm X 22mmの物が有るから
その内径を拡げましょう
使う工具は回転工具用のリーマー　私達はタケノコと呼びます

ワッシャーをベアリングに当てがいナットで目一杯締め込みましたが
ベアリングは奥に入りません・・・

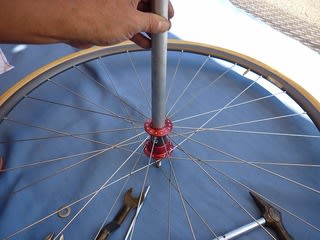

う～ん　仕方がない　なるべくしたくは無かったが　パイプ(鋼管）を
ベアリングに当て、かち込む事にします　パイプは SGP 一般的にガス管と
呼ばれサイズは 15A
ベアリングを叩くのは左側　フリー側のベアリングが奥に入りフリーボディが
ハブ本体に当れば困りますから

一気に叩くのでは無くコツコツと叩いていると　ベアリングが奥に入って行く
気配　注意しながら何回か繰り返すと上手く遊びが無くなりました
ベアリングはやはりシャフトに圧入されていた様です　調整は成功しました

この後はフリーボディのグリスを入れ換え組上げの作業ですが　長くなって
来たのでそれは次回にさせて頂きます




寄り道



今回ハブを分解する時　ロックナットにハブスパナを使いました

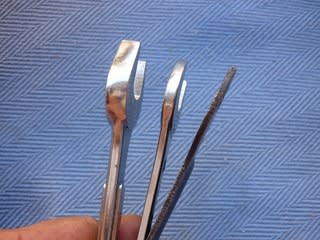

スパナには色々な物が有り　左から一般的な物　薄型　ハブスパナ

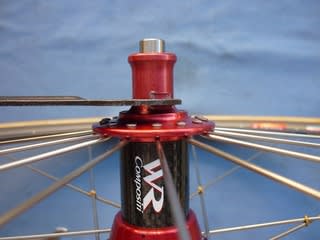

これは標準の厚さのスパナ　ロックナットに掛かりません






上はハブスパナで　下は薄型スパナ　今回はハブだから何も考えずに
ハブスパナを使いましたが　スパナに限らず薄い工具は保持力も弱く力も
充分掛ける事が出来ません　この様な工具は使える範囲で　しっかりした物を
使うべきでした　これはちょっと反省です

では次回はフリーボディのグリスアップと組み付けです
