ミッシングリンクの 交換時期とその方法

2018-02-02 20:20:09 | 自転車整備 チェーン
最近のロードバイクなどのチェーンの繋ぎに良く使われるコネクトリンクの一つミッシングリンクですが
これを新しい物に交換します また何回使えるのかと良く言われますがそれにも少し触れてみます





私のロードレーサーには 10速のシマノ用を使っています Missing Link とはチェーンのメーカー
KMC が出している商品名です シマノの純正は クイックリンクと呼びます 他社にも類似した物が有り
それらを総称してコネクトリンク或いはマスターリンクと呼んでいます






このミッシングリンクの脱着は何回まで行えるかと良く話題になりますが
パッケージには 3~5 回と書かれています これについては概ねその程度だと思います




私のチェーンは手入れをし絶えず良い状態にしています 新品から 1870km 程度の走行距離で
チェーンに大きく負担が掛る様な乗り方はしていません しかし先日からコネクトリンクの脱着工具の
試用を何度か繰り返していると この様にプレートが開いて来ました、加えて装着時の手応えが殆んど有りません

当然使用状況でも交換時期は変ると思いますが、それ以上に脱着を繰り返す事でピンを銜える部分に
僅かな突起(膨らみ)が有りますが それが痩せて装着感の手応えも無くなりこの様な状態になるのだと感じます

いずれにしろ目視では今回の様なプレートの隙間、脱着時にピンが収まる時に感じる手応えそれが無くなると
ミッシングリンクの交換時期ですね

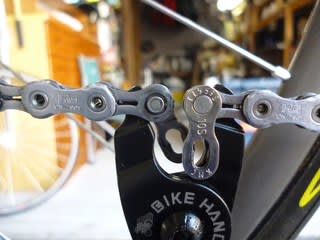

ミッシングリンクのピン装着部のわずかな突起(膨らみ)
脱着を繰り返すとこれが痩せて来ます






では新しいミッシングリンクに交換します チェーンはインナートップに
掛けておきます チェーンのテンションが低く仕事がやり易いです

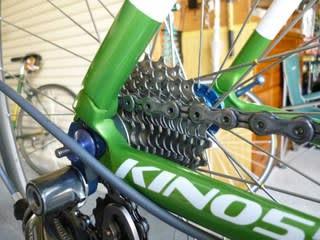

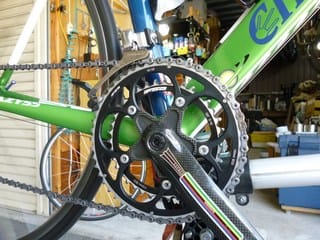

ミッシングリンクの交換はチェーンステーの下で行います
これに決まりは無いので自分のやり易い所で構いません






マスターリンクプライヤーをセットしハンドルを握ります
リンクのピンが引き寄せられました








これでミッシングリンクを外す事が出来ます






チェーンが切れたので新しいミッシングリンクを用意します







新しいミッシングリンクは使う前に良く観察して下さい
まれに歪んでいる物が有ります その様な物はトラブルの
原因になります 使わない方が賢明です








チェーンフィキサーとかチェーンフッカーと呼ばれる道具です
これが無くても出来ますが有れば両手が自由に使えます






ミッシングリンクの装着部は異物を挟まない様に
綺麗に拭き取ります これは切ったチェーンの後ろ側です






そこへチェーンの裏側からミッシングリンクのピンを
差し込みます






前側も同じ様に進めて行きます






こちらはミッシングリンクのピンはチェーンの表側から
差し込みます






ここで両方のピンをミッシングリンクのプレートに差し込みます






工具をセットします これでハンドルを拡げるとミッシングリンクの
ピンが固定位置に移動します
これは誰でも出来る作業ですがミッシングリンクに与えるダメージが
少ない方法も有り ここは繋ぎ方で技術の差が出る部分でも有ります






ミッシングリンクのプレートを指で挟み付けます








プレートを強く指で挟んだまま工具を開きます
これでミッシングリンクの取り付けが出来ました
※ プレートを強く挟み付けながら工具を使うこれは大切な事です
  外す時も同様に行います




工具を外し繋ぎ部分の動き方をチェックします






ミッシングリンクにオイルを注しておきます
SPIN スピンのオイルです








チェーンフッカーを外しました






交換前の様にプレートは開いていません






変速をして不具合が無いかチェックします




変速も問題無く行えます




ここで方向の事

コネクトリンクの装着方向はシマノの様に部品に矢印が刻まれている物は
それに従えば結構ですが ミッシングリンクの装着方向はパッケージの裏に
作業手順が書かれています、しかしこれではチェーンステーの上下どちらでの
作業か解らず それに依って装着方向が変ります






これに付いて以前トラブルが少ないであろう方向の検証をしています
装着方向はチェーンステーの上でこの方向になるのが良いと思います
その時の考察記事も良ければご覧下さい

過去記事、今でも多くのアクセスが有ります 【 ミッシングリンクの 取付け方向 】





ミッシングリンクを使う以上便利な反面トラブルになる可能性は有ります
脱着を繰り返し甘くなった物はチェーンにテンションが掛っていない時に
チェーンが暴れたり幾つかの条件が揃うと必ず外れます そう言う事を
防ぐ為にも絶えず異常がないかの気配りは必要ですね

関連記事 【 ミッシングリンクの 歪み 】
