ワイヤーに アイを作る

日常的に使う物では無いかと思いますが、金属で出来たワイヤーの先にアイ（輪）を作ります
これには色々な方法が有りますが、簡易的な素人工作のご紹介です

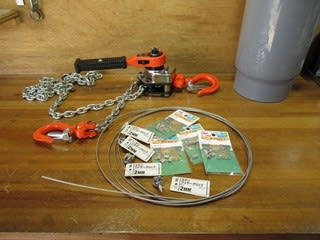

私達設備屋ではこの様な荷締め機を使う事が有ります　荷締め機には色々な種類が有りますが
この写真の物はレバーブロックとかチェーンブロックと呼ばれます






レバーブロックには内部にクラッチ機能を持った物も有りますが
この写真の物はラチェット機能だけでそれ程複雑な物では有りません
能力は 1/4ton = 250kg を引く事が出来ます




元々が荷締め機ですから　トラックなどに積んだ荷物をロープや
ワイヤーを使い固定するのが目的です




私達設備屋はこの道具を使い　パイプを継ぎ手に挿入する時に
お互いを引き寄せる為に使います

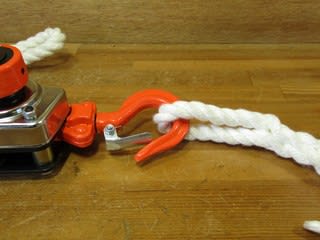

ロープの場合、先端の輪は　ロープを編む、さつまを取ると言いますが
この様に編み込んで作ります




ナイロンロープや金属のワイヤーの代わりに　この青い色をした
ナイロンスリングと言う繊維の帯（おび）を使う事も有ります






ここまでにご紹介した様にレバーブロックを使うには
ロープ等何かが必要です　今回はそれをステンレスワイヤーで
作ってみます




用意したのは 2mm 径のステンレスワイヤー






オーバルスリーブと呼ばれる　ワイヤーを固定する為の金具です

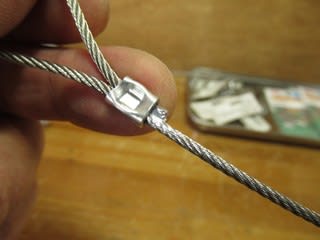

オーバルスリーブは内部にワイヤーを通し　この後ここをカシメます

この輪の部分をアイと言いますが　これを作る方法は色々と有ります
ただお断りしておきますが、私はそれを確実に作る知識も技術も有りません
今回は自分の使う目的ではこの位で大丈夫と言う程度の工作です






そう言っても使えなくては困ります　手持ちの工具を駆使します
スリーブのカシメはこの電工工具を使います　リングスリーブ用の
カシメ工具です






この様な圧着工具でも結構な力が加わります






圧着後のオーバルスリーブはこの様になります
中でワイヤーが幾らか潰れています






ワイヤーを私が使い易い　必要な長さにカットしもう片方にもアイを作ります
使っているワイヤーカッターは自転車用の専用工具 Park Tool の道具です






これで目的の物が 2本出来ました






先程のカシメに少し不安を感じます　スリーブからワイヤーが
スッポ抜けない様、一部分に半田付けをします






スリーブからワイヤーが抜けるとすれば　切り口の先端の方でしょう
その部分を半田で2本のワイヤーを固定しました　補強程度の半田です






半田のフラックスを使った部分は水で良く洗い流します
その後腐食を防止する為にオイルを塗布しておきます
Super Lube の多目的オイルです

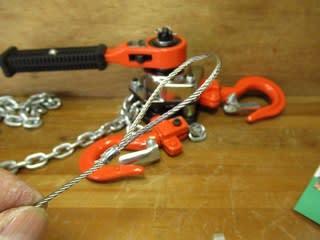

ワイヤーはこの様に使います　先程のナイロンロープは滑りますが
ワイヤーは樹脂に食い込むので同業者も良くワイヤーを使っています






レバーブロックの駆動部にオイルをスプレーします
自転車愛好家らしくヴィプロスのグレサージュです





今回の用途には　パイプ挿入機と言う専用道具も有ります　使う材料に依っては
その様な道具が必要ですが　私が使う範囲ではこの程度の物で大丈夫です
