水道 バルブ開閉 道具 を作る

給水用のバルブのハンドルを回す為の道具が有ります　今回はそれを自作します
作業風景をご紹介させて頂きます





少し変った形状の写真ですが　バルブのハンドルを回す為の道具です この道具は商品として
販売されています　今回これを自分で作ります、その製作風景をご紹介させて頂きます






基本的な形はこれです 道具を回す為のハンドル部と
バルブ側の U字型の操作部です これを買うと結構な
価格がします

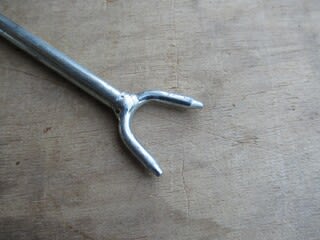

これも市販されている 商品です　お金を出すのが
惜しい様な工作です

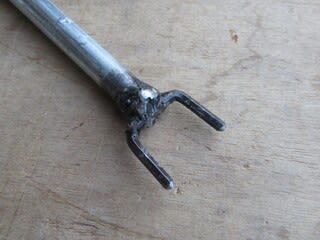

これは以前自作した物で 今回はこれの少し大きな奴を
作ります

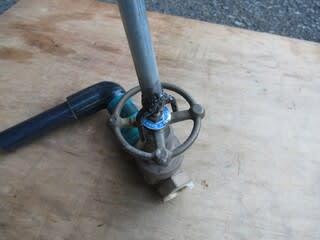

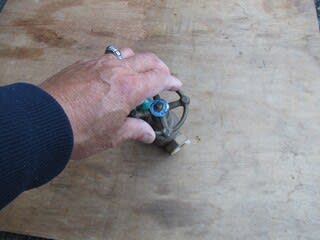

これは現場で引き上げて来た 給水用のバルブです




ハンドルを回す事でバルブの開閉が出来ます ただバルブが地上に
有るものばかりでは無く 地中に埋設された物も多く有ります
その様な時はバルブボックスを設置しますが、それが狭かったり
バルブが深くてハンドルを手で回せない時が有ります






その様な時にこの道具を使います

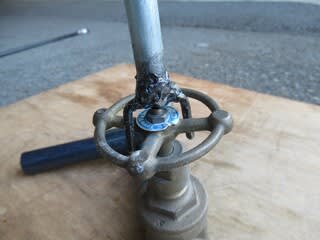

バルブボックスの中に工具を差し入れ　道具の先端を
バルブのハンドルに差し込み使います

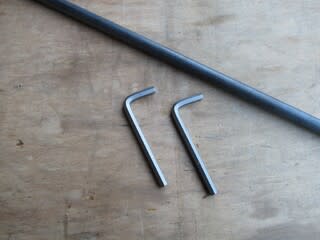

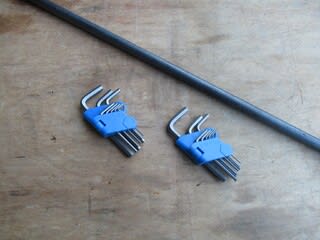

自作する為の材料は 2種類だけです　13mm の丸棒
アーレンキー 6mm を 2本 これは 100均で買って来ました






まず丸棒を必要な長さに切ります　今回は 800mm に
します

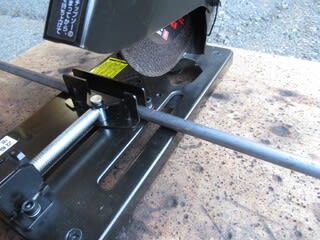

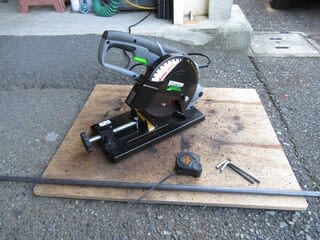

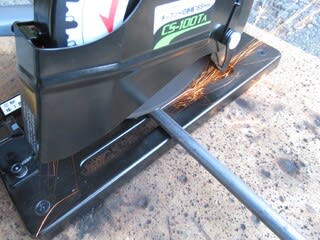

小さな高速カッターにセットします　チップソーでは無く
火花は出ますがレジトンの刃を使っています

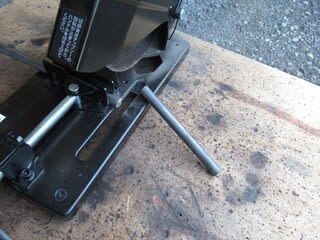

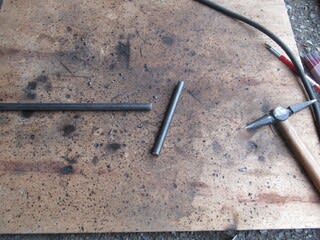

800の長さの物と　ハンドル部 140mm の二本を切りました






6角のアーレンキーを溶接し U字型の物を作ります

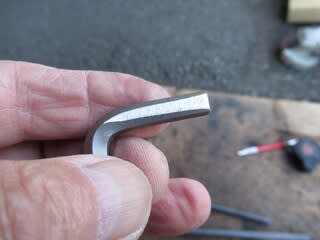

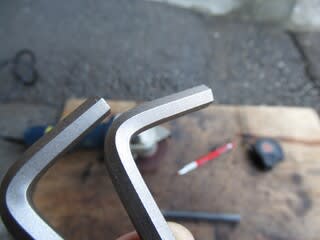

アーレンキーの角が邪魔なので サンダーで角を削り
全体を平にします

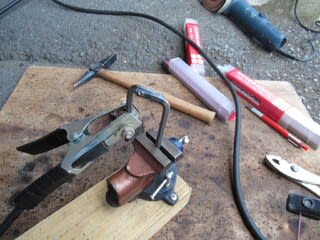

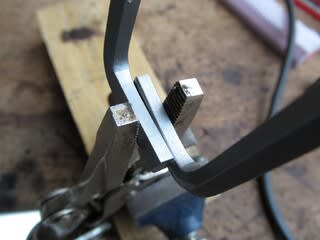

サンダーで削った部分同士を合わせ 中心巾 40mm で
クランプしました　これを溶接します






アーク溶接機を準備し ました 100V で使える道具です

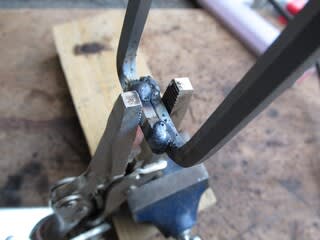

まず仮付け　溶接機の調子は最高ですが、腕の調子は
もう一つです・・

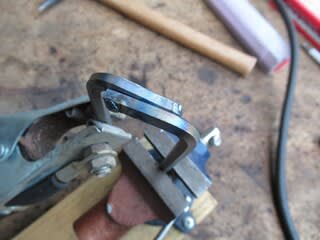

溶接部分の方向を変えながら作業を進めます　アーレンキーが
90度の矩手に曲がっていませんが 他の奴もそうなのかな・・

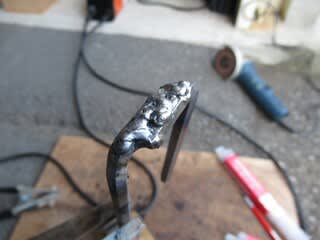

溶接の特盛り・・　何時まで経っても上手くなりません

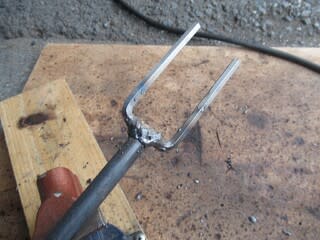

途中で形を整えながら U字型の物が出来ました

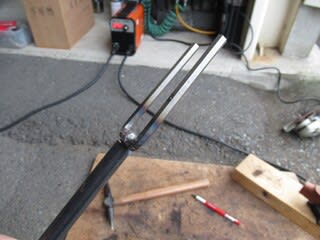

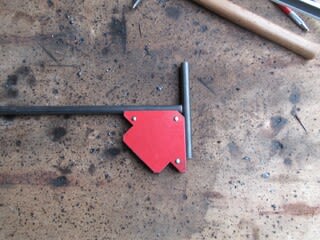

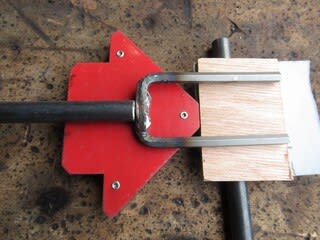

丸棒の先に アーレンキーを溶接します 赤い物は磁石です
便利な道具です






丸棒に対して　真っ直ぐに付けないと見栄えも悪く
使い難い道具になってしまいます

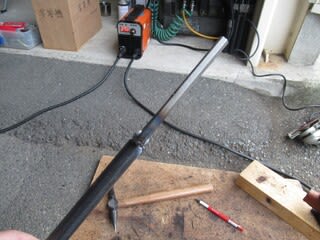

その辺りは気を付けて進めています 仮付けです

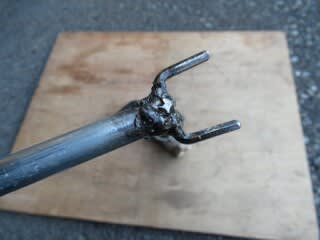

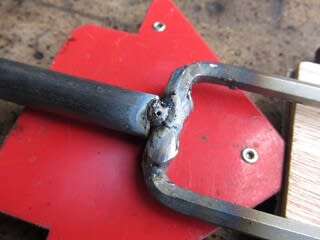

本付けをしました　丸棒の中心、それぞれの角度もOK です
これは上手く出来ました




溶接はコテコテです　結構力が必要な道具なので
つい溶接も多くやってしまいます

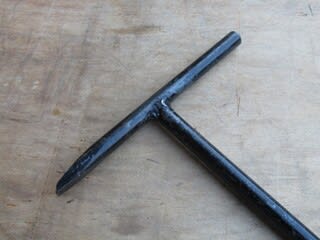

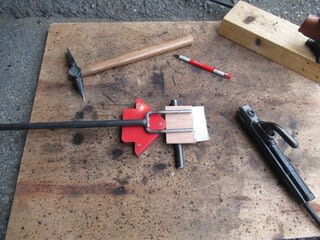

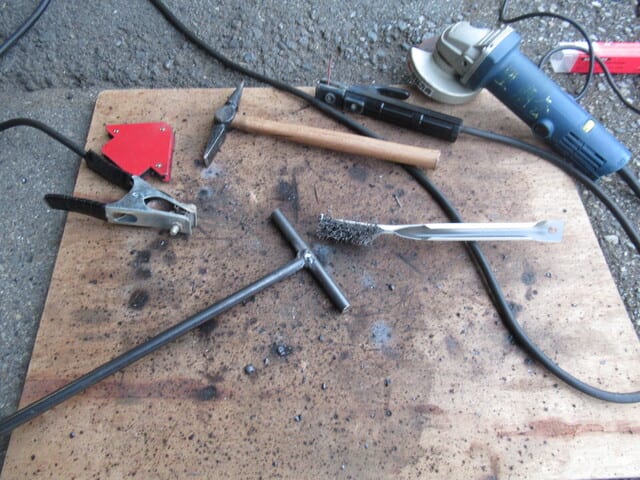

ハンドル部分に掛かります

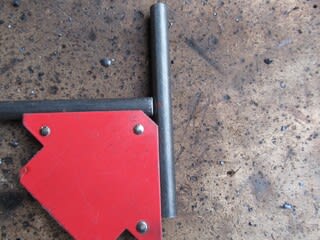

先程の赤いマグネットを使い 矩手には気を付けます

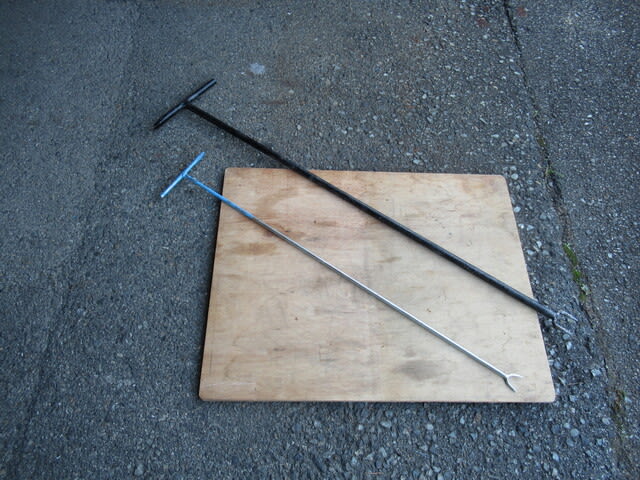

形としては良い具合に出来ています





作業を始めた時間も遅かったのですが　自分が思い描いていた形の物は出来ました
この後 工作部分の研磨と塗装をします　その続きはまた次回お付き合い下さい
