オクタリンク BB-7700 JIS 規格 グリスアップ

シマノ DURA-ACE BB-7700 使わず保管していたオクタリンクの B.B 小物の
グリスアップを行います

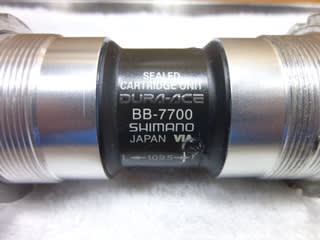

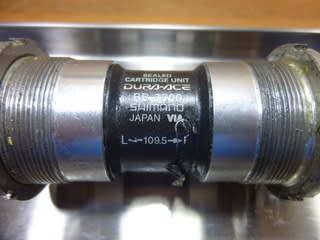

DURA-ACE BB-7700 JIS 規格　良く使われたオクタリンク用の B.B 小物ですが
これの洗浄～グリスアップを行います






5～6 年前すでに良く使われていた小物でしたが
その時に丁寧にグリスアップをししばらく使って
いた物です

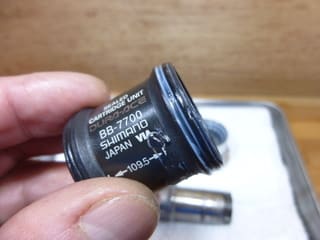

黒いインナーカバーから片方のアダプターユニットを外し
シャフトを抜きました




当時マイクロロンのルブリカントを使いましたが
まだ劣化もせずにとても良い状態を保っています

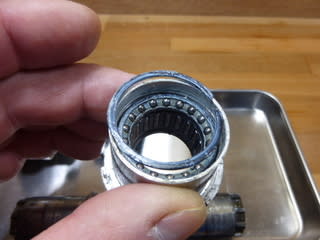

最初に取り外すのはケースにハメ込んで有る
C リング　先の細い物で引っ掛けて外します

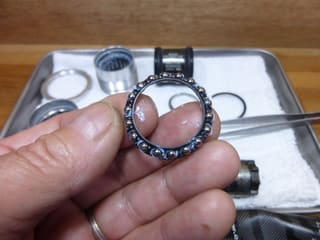

その次はボールリテーナー　一分玉が 18個
使われています

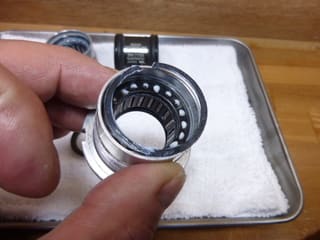

その奥はニードルベアリングです






これでアダプターユニットは空になりました

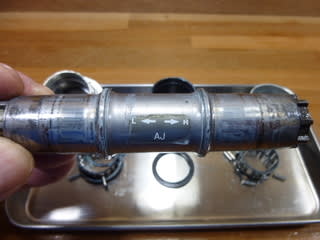

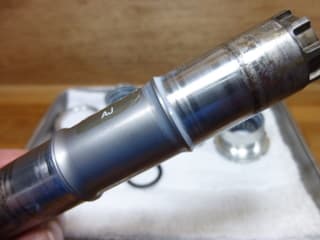

シャフトにはコーンが左右 2 つ使われています




分解はここまでです

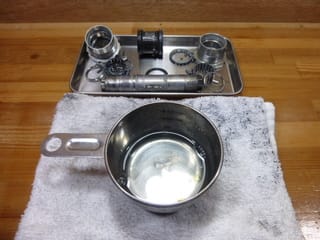

今日は外のお天気が良く無いので　作業台の上で
パーツを洗います　台の天板にはワックスも掛けて
メンテナンスをしているので　ガソリンや洗浄液は
こぼしたくないです・・

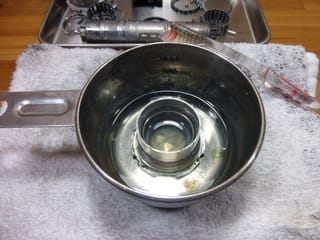

とは言え洗浄は丁寧に行います　グリスアップで
大切なのはやはり綺麗に洗ってやる事だと思います




洗浄液は　マイクロロンの青味かかった色になりました

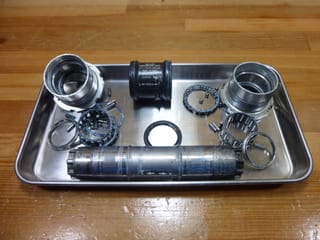

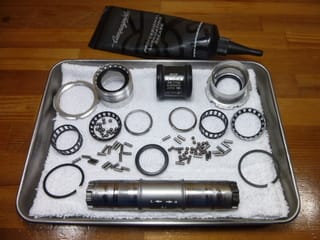

構成パーツの洗浄が終わりました　この小物を触るとその繊細さに何時も
感心させられます　凄いです




今回のグリスは Campagnolo LB-100 を使いましょう

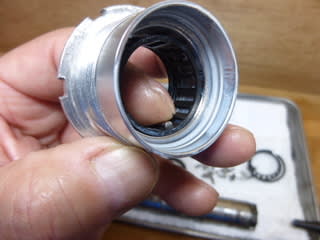

ユニットケースの内側に薄くグリスを塗ります
皮膜が出来る程度で良いですね

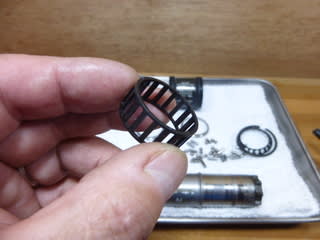

ニードルベアリングの樹脂ケースにも薄くグリスを
塗布します




樹脂ケースだけをユニットの中に入れました

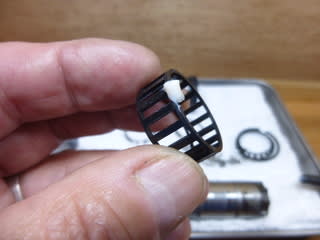

ケースの溝にニードルを乗せて　指で押し込みます






少しの手応えを感じながらケースにはまり込みます
全部のニードルをケースに収めました






次はリテーナーです　黒い樹脂ケースにボールが
引っ付く位のグリスを塗ります

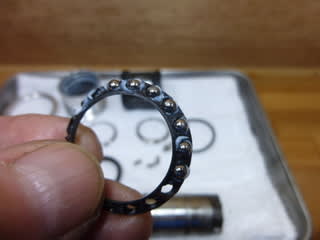

そこへボールを乗せて行きます 1/8 サイズが 18個です
仁丹と呼ばれるサイズです　ヘッド小物のバラ玉に良く
使われていますね








それを先程ニードルベアリングを入れたケースに
入れます

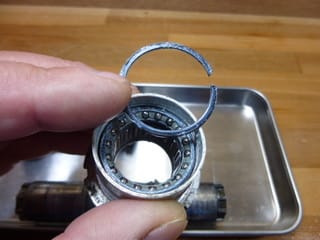

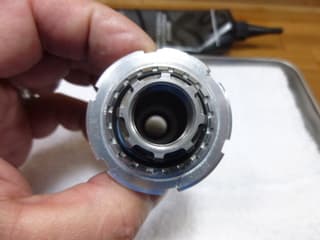

次は C リングです　これも黒い樹脂で出来ています
ユニットケースの内側に溝が切ってあるので　そこに
ハメ込みます








難しい事は有りません簡単に装着できます
確実に入っているか確認はしましょう
これでケース内のベアリングが落ちる事は
有りません






C リングが入ると整備性が上がります　グリスの
充填はこのタイミングで行うのが良いですね

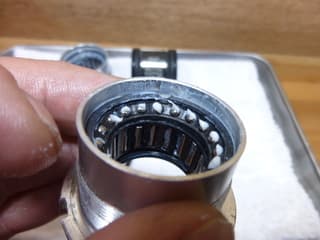

ニードルやリテーナーにしっかりとグリスを塗り込みました　ここはボールや
ニードルが小さいのでかなり負担が掛っていると思います　グリスを切らすのは
絶対に良くないですね　多目のグリスで良いと思います

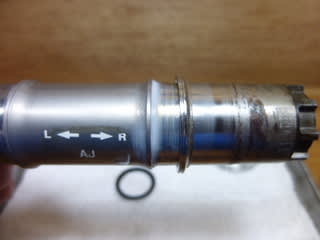

シャフトには左右二ヶ所にコーンが収まります
グリスを塗っておきます

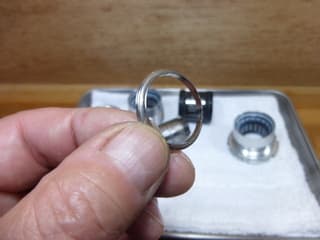

コーンです






シャフトに通し当りの有る所まで入れるだけです




インナーカバーです　両サイドにゴム質の
O リングが付いています






O リングにはグリスを塗っておきます　防水と
ユニットケースへ装着する時の潤滑剤です






片方のユニットケースに圧入し　圧入と言っても
O リングの圧が掛るだけです　そしてシャフトを
通します　シャフトの方向は間違わない様に注意
しましょう　（右側が 1mm 程度長いです）

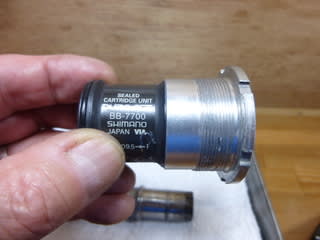

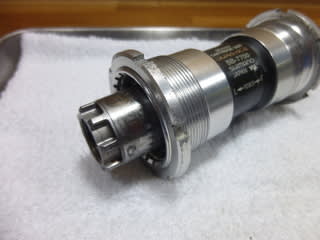

もう片方にアダプターユニットを取付けます




これはシールガード　小物の外部に使う
樹脂パーツです






外側からシャフトにハメ込み、奥のシールに当るまで
押し込んでおきます






左側のロックリングです BC 1.37 ハンガーネジの
呼び寸ですね
ネジ山 24　雌ねじの内径 34.8mm で JIS 規格を
表します

B.B小物の規格
JIS　　　　　 左 正ネジ　右 逆ネジ　巾68mm　
ITA （イタリアン）　左右共　正ネジ　巾70mm
FRE （フレンチ）　　左右共　正ネジ　巾68mm 　が有ります

ワンの規格もそれぞれ異なり
JIS 　1.37X24TPI
ITA　 M36X24TPI
FRE　 M35X1　　　となっています

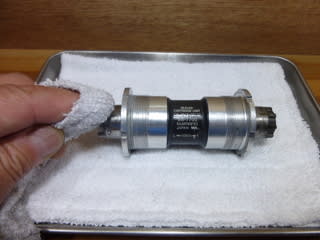

はみ出したグリスは拭いておきます




ケースも文字も綺麗になって気持ちが良いです






オクタリンク　シャフトがオクタ＝8　のスプラインを
持っているのでそう呼びます　シマノの特許です





このオクタリンク規格の B.B 小物の整備は過去に何度もご紹介しています
今はロードレーサーで使う事は無くなりましたが　トラック用としてまだ
オクタリンクのクランクが現行商品として存在するので　お使いの方は
たまに分解整備をしてあげれば良いですね
