薄型イコライザーアンプ(16)(設計通り動作しない)

2023-04-15 18:36:08 | イコライザアンプ

長々とやってましたが、一応、配線は完成しました。

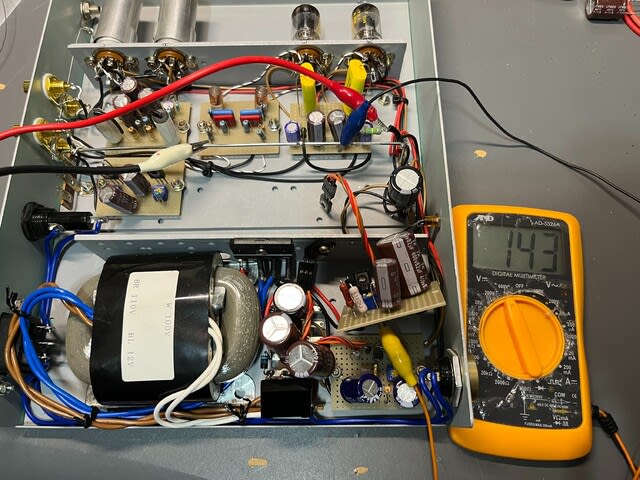

そして配線をチェックし電源投入しましたが、ここでちょっと動作に問題が発生。

B電圧の出力が低いのと、なんだか匂う。どうも電源の抵抗が予想外の高温になっており、焦げかけていたのと、トランジスタも予想以上に熱くなっていました。また、レギュレータ用のトランジスタを外しても電圧が出力されるので、恐らく基板の配線をミスした可能性があります。

一方、ヒータの電源はちゃんと動作していました。

そこで、代替の回路を検討し、基板にして確認してみましたが、出力電圧は少し上がったものの、設計通りいかない。希望では250V出てほしい。

そんなこんなで今は、悩み中です。

気晴らしに先週植えたきゅうりとピーマンがちゃんと植わっているか確認しておきました。

何とか大丈夫そうです。

電源回路はもう少し頑張ってみます。
