足首
足首の可動軸を詳しく検討する
型紙と部品をスキャンする
![](https://blogimg.goo.ne.jp/user_image/65/e1/9d24982eec656e6698a7d85cab0b6d52.jpg)
スキャン画像をパソコン上で、作図して可動軸を検討する
![](https://blogimg.goo.ne.jp/user_image/15/e7/063e71ae2feaefa4c77f125552cb3767.jpg)
前回、可動軸を上にして後ろ側の開きを少なくするとしましたが、可動軸を上にすると、下肢側面の切込みが大きくなると判明したので、切込みが見えない位置まで可動軸を下げます、この図では何を検討しているか良く分らないと思いますが、すぐに判ってくると思います
最初は、横方向にも可動するように考えていましたが、デザイン変更無しでは無理そうなので、可動範囲拡大は前方向だけにします
元の稼動軸に3mmの穴をあける
![](https://blogimg.goo.ne.jp/user_image/4b/ff/12412bcaea1672fa3cbb75ce98109dc2.jpg)

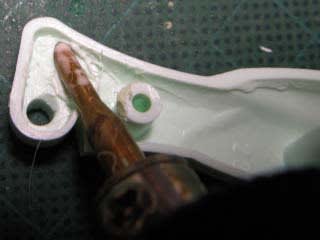

軸取付基部を16回でも使用した株式会社十和田技研のEasy Welderで融かしたランナーを充填して作る
![](https://blogimg.goo.ne.jp/user_image/2e/b1/0f79400b7fdf6d28396fd7bf9343ddf4.jpg)
盛り付けるときは温度を高めにして、表面を整える時は温度を低めにする
プラ板で、可動軸の位置決めの型紙を作る
![](https://blogimg.goo.ne.jp/user_image/68/52/0a9665837c03641e1677a3f5c1b0a656.jpg)
3mm穴をあける
![](https://blogimg.goo.ne.jp/user_image/64/66/90a8b732b308c2c56156108282d67191.jpg)
加工後
![](https://blogimg.goo.ne.jp/user_image/12/0b/4643296e4474161dc6fbf655017fb83a.jpg)
キットの下肢固定ピンの位置がずれていて組み合わせると、かなり大きな段差になるので、ピンを削ってズレをなくす
ポリジョイントの代わりに3mmプラ棒を切ったものを差し込んで仮組してみる
![](https://blogimg.goo.ne.jp/user_image/39/0f/d48841a1483513ffa4bf31a1b1d7adee.jpg)
仮組後
![](https://blogimg.goo.ne.jp/user_image/06/af/225878ffa358b65bc943c3df71cc5616.jpg)
位置が合わない等の問題はなさそうです
肘、足首関節に3mmポリキャップを使う予定なので軸受けを3mmにする
軸受け穴をドリルで5mmに広げる
![](https://blogimg.goo.ne.jp/user_image/38/aa/61779c8eeb60cd9e0cb14aab66e1b3ed.jpg)
ミツビシマテリアル穴あけ上手5mmで仕上げる
![](https://blogimg.goo.ne.jp/user_image/09/ca/89da809197a2eccb8f1e841f0dd0e018.jpg)
真鍮パイプを組み合わせて作った穴あけ冶具を使ってタミヤ5mmプラ棒の中心に3mm穴をあける
![](https://blogimg.goo.ne.jp/user_image/6a/75/9183531bb20e93e7c0056538cfe617d4.jpg)
タミヤで5mmプラパイプ(内径3mm)が発売していて、寸法は適合するのですが、材質が硬く粘りがないので、ポリキャップの軸受けには、不適合ではないかと考えているので、うちでは5mmプラ棒に穴をあけて使っています
切出して、軸受けに差込んで接着します
![](https://blogimg.goo.ne.jp/user_image/17/0c/a4ff69c22c628b35e2a8e7b71a7959af.jpg)
今回ここまで
次の回を読む
1/144ガンダム 旧キット製作20回(ポリキャップ組込み17 足首)
前の回を読む
1/144ガンダム 旧キット製作18回(ポリキャップ組込み15 手首、足首)
第1回から読む
1/144ガンダム 旧キット製作1回(キットの解説1)
参考ブログ
ブログ記事一覧 「1/144ジム 旧キット製作」編
ブログ記事一覧 「手首をなんとかする」編
1/144ジム 旧キット製作15回(ポリキャップ組込み12 足首、膝)
1/144ジム 旧キット製作16回(ポリキャップ組込み13 下腿、太股)
1/144ジム 旧キット製作17回(ポリキャップ組込み14 足首)
1/144ジム 旧キット製作18回(ポリキャップ組込み15 下腿)
1/144ジム 旧キット製作19回(ポリキャップ組込み16 足首)
1/144ジム 旧キット製作20回(ポリキャップ組込み17 膝)
足首
足首の可動軸を詳しく検討する
型紙と部品をスキャンする
![](https://blogimg.goo.ne.jp/user_image/65/e1/9d24982eec656e6698a7d85cab0b6d52.jpg)
スキャン画像をパソコン上で、作図して可動軸を検討する
![](https://blogimg.goo.ne.jp/user_image/15/e7/063e71ae2feaefa4c77f125552cb3767.jpg)
前回、可動軸を上にして後ろ側の開きを少なくするとしましたが、可動軸を上にすると、下肢側面の切込みが大きくなると判明したので、切込みが見えない位置まで可動軸を下げます、この図では何を検討しているか良く分らないと思いますが、すぐに判ってくると思います
最初は、横方向にも可動するように考えていましたが、デザイン変更無しでは無理そうなので、可動範囲拡大は前方向だけにします
元の稼動軸に3mmの穴をあける
![](https://blogimg.goo.ne.jp/user_image/4b/ff/12412bcaea1672fa3cbb75ce98109dc2.jpg)
軸取付基部を16回でも使用した株式会社十和田技研のEasy Welderで融かしたランナーを充填して作る
![](https://blogimg.goo.ne.jp/user_image/2e/b1/0f79400b7fdf6d28396fd7bf9343ddf4.jpg)
盛り付けるときは温度を高めにして、表面を整える時は温度を低めにする
プラ板で、可動軸の位置決めの型紙を作る
![](https://blogimg.goo.ne.jp/user_image/68/52/0a9665837c03641e1677a3f5c1b0a656.jpg)
3mm穴をあける
![](https://blogimg.goo.ne.jp/user_image/64/66/90a8b732b308c2c56156108282d67191.jpg)
加工後
![](https://blogimg.goo.ne.jp/user_image/12/0b/4643296e4474161dc6fbf655017fb83a.jpg)
キットの下肢固定ピンの位置がずれていて組み合わせると、かなり大きな段差になるので、ピンを削ってズレをなくす
ポリジョイントの代わりに3mmプラ棒を切ったものを差し込んで仮組してみる
![](https://blogimg.goo.ne.jp/user_image/39/0f/d48841a1483513ffa4bf31a1b1d7adee.jpg)
仮組後
![](https://blogimg.goo.ne.jp/user_image/06/af/225878ffa358b65bc943c3df71cc5616.jpg)
位置が合わない等の問題はなさそうです
肘、足首関節に3mmポリキャップを使う予定なので軸受けを3mmにする
軸受け穴をドリルで5mmに広げる
![](https://blogimg.goo.ne.jp/user_image/45/8c/93d8d73710bbab01fdd26efdb13d09ce.jpg)
![](https://blogimg.goo.ne.jp/user_image/38/aa/61779c8eeb60cd9e0cb14aab66e1b3ed.jpg)

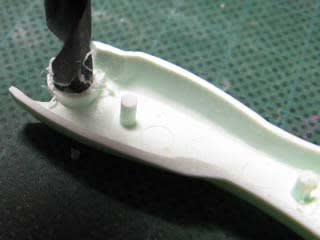

ミツビシマテリアル穴あけ上手5mmで仕上げる
